Реферат

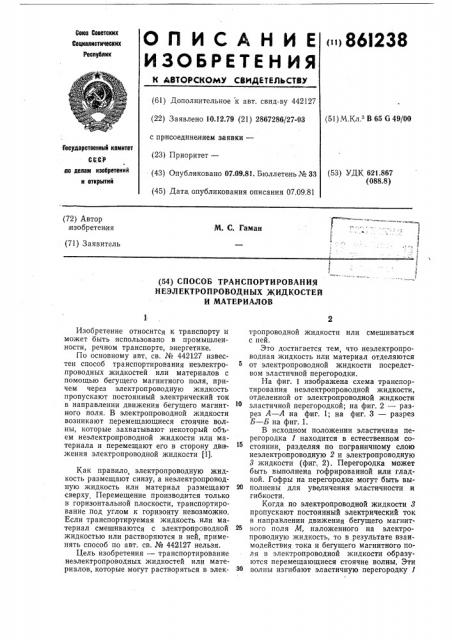

86I238

Союз Советских

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву 442127 (22) Заявлено 10.12.79 (21) 2867286/27-03 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.09.81. Бюллетень № 33 (45) Дата, опубликования описания 07.09.81

Социалистических

Реснублик (51) М.Кл з В 65 б 49/00

Государственный комитет ао делам изобретений и открытий (53) УДК 621.867 (088.8) (72) Автор изобретения

i I

М. С. Гаман (71) Заявитель (54) СПОСОБ ТРАНСПОРТИРОВАНИЯ

Н ЕЭЛ ЕКТРОПРОВОДНЫХ ЖИДКОСТЕЙ

И МАТЕРИАЛОВ

Изобретение относится к транспорту и может быть использовано в промышленности, речном транспорте, энергетике.

По основному авт., св. № 442127 известен способ транспортирования неэлектропроводных жидкостей или материалов с помощью бегущего магнитного поля, причем через электропроводную жидкость пропускают постоянный электрический ток в направлении движения бегущего магнитного поля. В электропроводной жидкости возникают перемещающиеся стоячие волны, которые захватывают некоторый объем неэлектропроводной жидкости или материала и перемещают его в сторону движения электропроводной жидкости (1).

Как правило, электропроводную жидкость размещают снизу, а неэлектропроводную жидкость или материал размещают 2С сверху. Перемещение производится только в горизонтальной плоскости, транспортирование под углом к горизонту невозможно.

Если транспортируемая жидкость или материал смешиваются с электропроводной 25 жидкостью или растворяются в ней, применять способ по авт. св. № 4421.27 нельзя.

Цель изобретения — транспортирование неэлектропроводных жидкостей или материалов, которые могут растворяться в электропроводной жидкости или смешиваться с ней.

Это достигается тем, что неэлектропроводная жидкость или материал отделяются от электропроводной жидкости посредством эластичной перегородки.

На фиг. 1 изображена схема транспортирования неэлектропроводной жидкости, отделенной от электропроводной жидкости эластичной перегородкой; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез

Б — Б на фиг, 1.

В исходном положении эластичная перегородка 1 находится в естественном состоянии, разделяя по пограничному слою неэлектропроводную 2 и электропроводную

8 жидкости (фиг, 2). Перегородка может быть выполнена гофрированной или гладкой. Гофры на перегородке могут быть выполнены для увеличения эластичности и гибкости.

Когда по электропроводной жидкости 8 пропускают постоянный электрический ток в направлении движения бегущего магнитного поля М, наложенного на электропроводную жидкость, то в результате взаимодействия тока и бегущего магнитного поля в электропроводной жидкости образуются перемещающиеся стоячие волны. Эти волны изгибают эластичную перегородку 1

861238

Формула изобретения

1,Т ь ф Д (У

Составитель Б, Толчанов

Техред М, Гайдамак

Редактор С. Хейфиц

Корректор И. Оснновская

Заказ 1085 930 Изд. № 515 Тираж 842 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» в сторону неэлектропроводной жидкости 2.

Изогнутая эластичная перегородка захватывает некоторый объем неэлектропроводной жидкости или материала и перемещает его под действием движущихся волн электропроводной жидкости в сторону движения магнитного поля.

Величина транспортирующих волн выбирается в зависимости от параметров транспортируемых материалов или жидкос- 10 тей и регулируется изменением величины тока или напряженности магнитного поля.

Скорость перемещения неэлектропроводного материала или жидкости определяется скоростью движения бегущего маг- 15 нитного поля.

Предлагаемый способ может быть реализован с помощью насоса для перемещения глинистого раствора. Этот насос не имеет трущихся и вращающихся частей, 20 что значительно снижает затраты на ремонт.

На основе предлагаемого способа могут быть созданы движители для речных судов, а также разработаны насосы для перекачки специальных растворов дистиллированной или химически очищенной воды, транспортирование которой можно вести под углом к горизонту.

Способ транспортирования неэлектропроводных жидкостей или материалов по авт. св. № 442127, отличающийся тем, что, с целью транспортирования неэлектропроводных жидкостей или материалов, которые могут растворяться в электропроводной жидкости или смешиваться с ней, неэлектропроводную жидкость или материал отделяют от электропроводной жидкости посредством эластичной перегородки.

Источник информации, принятый во внимание при экспертизе:

1. Авторское свидетельство СССР № 442127, кл. В 65 G 49/00, 1971
