Класс 24е, 11
СССР

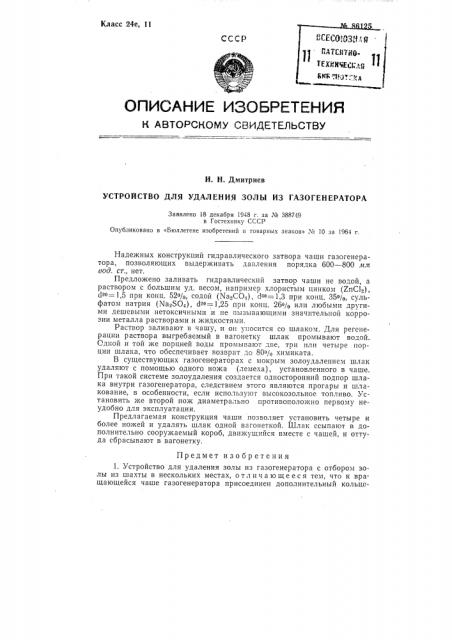

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н АВТОБУСНОМУ СВИДЕТЕЛЬСТВУ
И. Н. Дмитриев
УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ЗОЛЫ ИЗ ГАЗОГЕНЕРАТОРА
Заявлено 18 декабря 1948 г. за № 388749 в Гостехнику СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» ¹ 10 за 1964 г.
Надежных конструкций гидравлического затвора чаши газогенератора, позволяющих выдерживать давления порядка 600 — 800 л л вод. ст., нет.
Предложено заливать гидравлический затвор чаши не водой, а раствором с большим уд. весом, например хлористым цинком (ХпС1а), с1ев=1,5 при конц. 52%, содой (Na CO,;), Фа=1,3 при конц. 35%, сульфатом натрия (Ха.$0 ), с1зв=1,25 при конц. 26>/в или любыми другими дешевыми нетоксичными и не вызывающими значительной коррозии металла растворами и жидкостями.
Раствор заливают в чашу, и он уносится со шлаком. Для регенерации раствора выгребаемый в вагонетку шлак промывают водой.
Одной и той же порцией воды промывают две, три или четыре порции шлака, что обеспечивает возврат до 80% химиката.
В существующих газогенераторах с мокрым золоудалением шлак удаляют с помощью одного ножа (лемеха), установленного в чаше.
При такой системе золоудаления создается односторонний подпор шлака внутри газогенератора, следствием этого являются прогары и шлакование, в особенности, если используют высокозольное топливо. Установить же второй нож диаметрально противоположно первому Нрудобно для эксплуатации.
Предлагаемая конструкция чаши позволяет установить четыре и более ножей и удалять шлак одной вагонеткой. Шлак ссыпают в дополнительно сооружаемый короб, движущийся вместе с чашей, и оттуда сбрасывают в вагонетку.
Предмет изобретения
1. Устройство для удаления золы из газогенератора с отбором золы из шахты в нескольких местах, о т л и ч а ю щ е е с я тем, что к вращающейся чаше газогенератора присоединен дополнительный кольце№ 86125 вой короб, вращающийся вместе с чашей, через который зола окончательно удаляется из газогенератора.
2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что вместе с чашей вращается только поддон кольцевого короба, а золу удаляют через выгрузочное отверстие неподвижной стенки.
3. Гидравлический затвор газогенератора, отл ич а ю щи и с я тем, что вместо воды применяют нетоксичные и не вызывающие значительной коррозии металла растворы и жидкости с высоким удельным весом 1например, раствор хлористого цинка, соды, сульфата натрия).
4. Затвор по п, 2, отличающийся тем, что для затвора используют растворы, регенерированные путем промывки выгребаемого из газогенератора шлака водой.
