п11 861278

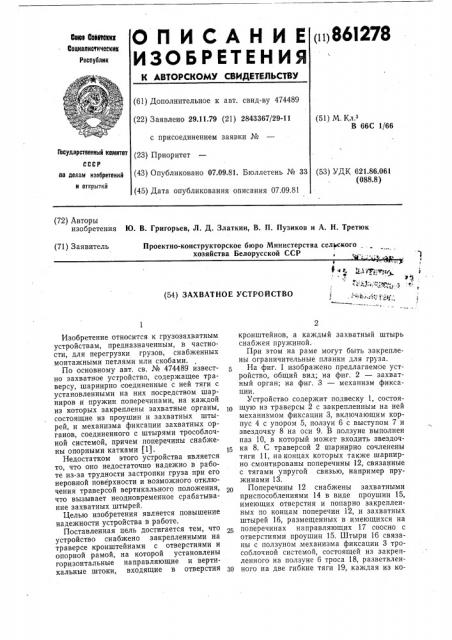

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ьо1еа 6еййтеМа

Социалистических

Республик (61) Дополнительное к авт. свид-ву 474489 (22) Заявлено 29.11.79 (21) 2843367/29-11 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.09.81. Бюллетень № 33 (45) Дата опубликования описания 07.09.81 (51) М Клз

В 66С 1/66

Государственный комитет ссср (53) УДК 621.86.061 (088.8) до делам изобретений н отнрытнй (72) Авторы изобретения Ю. В. Григорьев, Л. Д. Златкин, В. П. Пузиков и А. Н. Третюк (71) Заявитель

Проектно-конструкторское бюро Министерства сельского, хозяйства Белорусской ССР .В 1-: <

» » 1т, Г Я;;ч т»

:L »;

1 (54) ЗАХВАТНОЕ УСТРОЙСТВО

Изобретение относится к грузозахватным устройствам, предназначенным, в частности, для перегрузки грузов, снабженных монтажными петлями или скобами.

По основному авт. св. № 474489 известно захватное устройство, содержащее траверсу, шарнирно соединенные с ней тяги с установленными на них посредством шарниров и пружин поперечинами, на каждой из которых закреплены захватные органы, состоящие из проушин и захватных штырей, и механизма фиксации захватных органов, соединенного с штырями трособлочной системой, причем поперечины снабжены опорными катками (1).

Недостатком этого устройства является то, что оно недостаточно надежно в работе из-за трудности застропки груза при его неровной поверхности и возможного отключения траверсой вертикального положения, что вызывает неодновременное срабатывание захватных штырей.

Целью изобретения является повышение надежности устройства в работе.

Поставленная цель достигается тем, что устройство снабжено закрепленными на траверсе кронштейнами с отверстиями и опорной рамой, на которой установлены горизонтальные направляющие и вертикальные штоки, входящие в отверстия кронштейнов, а каждый захватный штырь снабжен пружиной.

При этом на раме могут быть закреплены ограничительные планки для груза.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — захватный орган; на фиг. 3 — механизм фиксации.

Устройство содержит подвеску 1, состоящую из траверсы 2 с закрепленным на ней механизмом фиксации 3, включающим корпус 4 с упором 5, ползун 6 с выступом 7 и звездочку 8 на оси 9. В ползуне выполнен паз 10, в который может входить звездочка 8. С траверсой 2 шарнирно сочленены тяги 11, на концах которых также шарнирно смонтированы поперечины 12, связанные с тягами упругой связью, например пружинами 13.

Поперечины 12 снабжены захватными приспособлениями 14 в виде проушин 15, имеющих отверстия и попарно закрепленных по концам поперечин 12, и захватных штырей 16, размещенных в имеющихся на поперечинах направляющих 17 соосно с отверстиями проушин 15. Штыри 16 связаны с ползуном .механизма фиксации 3 трособлочной системой, состоящей из закрепленного на ползуне б троса 18, разветвленного на две гибкие тяги 19, каждая из кодрофы ь свбы очередь разделена ий две стяжки 20, соединенные с штырями, блоков

21 и 22, смонтированных в корпусе 4, блоков 23, установленных на осях шарнирных сочленений, и блоков 24, размещенных на поперечине 12. На поперечинах 12 смонтированы также катки 25, полые оси которых служат направляющими при перемещении штырей 16 для захвата изделия за петли 26. Штыри контактируют с размещенными в гильзах 27 пружинами 28, поджимающими штыри в рабочее положение.

Устройство снабжено опорной рамой 29 с вертикальными штоками 30 и ограничителями 31, а на траверсе 2 закреплены кронштейны 32 с отверстиями, через которые пропущены штоки. Рама 29 имеет горизонтальные направляющие 33 для перемещения по ним катков 25 и ограничительные планки 34 для точной ориентации захватного устройства при наведении его на изделие. Для подвески захвата на крюк крана служит скоба 35.

Устройство работает следующим образом.

В исходном положении ползун 6 размещен в нижней части механизма фиксации

3 и застопорен.

Устройство краном опускается на изделие до упора в его верхнюю плоскость рамы 29. Ограничительные планки 34 ориентируют его относительно изделия, При дальнейшем опускании траверса 2 под действием своей массы перемещается по вертикальным штокам 30 вниз по отношению к неподвижной раме 29. При этом тяги 11 начинают раздвигаться; перемещая установленные катками 25 на направляющих

33 поперечины 12 до упора последних в петли 26 изделия, а ползун 6, продолжая опускаться под действием силы тяжести, расцепляет механизм фиксации 3.

Затем поднимают крюк крана, в результате чего ползун 6 перемещается вверх, натяжение трособлочной системы ослабляется и Штьфй 16 под действией gcHJih1i fipgжин 28 через петли 26 входят в отверстия проушин 15. В конце движения ползун 6 находит на упор 5 корпуса 4, траверса 2 б занимает крайнее верхнее положение, упираясь в ограничители 31 вертикальных штоков 30, и захват с изделием поднимается за петли 26.

После укладки изделия траверса 2 отно1о сительно рамы 29, а затем ползун 6 траверсы относительно корпуса 4 под действием силы тяжести опускаются. При этом за счет натяжения трособлочной системы пружины 28 сжимаются и штыри 16 под дейц ствием усилия натяжения стяжек 20 выводятся из проушин 15, освобождая петли 26 изделия.

Ползун 6 фиксируется в нижнем положении механизмом фиксации 3, и захватное

go устройство снимается с изделия.

Положительный эффект от использования устройства достигается за счет повышения надежности его в работе, удобства обслуживания, сокращения времени на погрузоразгрузочные операции.

Формула изобретения

1. Захватное устройство по авт. св.

Зо № 474489, отличающееся тем, что, с целью повышения надежности его в работе, оно снабжено закрепленными на траверсе кронштейнами с отверстиями и опорной рамой, на которой установлены горизонз тальные направляющие и вертикальные штоки, входящие в отверстия кронштейнов, а каждый захватный штырь снабжен пружиной.

2. Устройство по п. 1, отличающееся

4о тем, что на раме закреплены ограничительные планки для груза.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

4 № 474489, кл. В 66С 1/66, 1973 (прототип).
