Переносный кухонный очаг (патент 8613)
Переносный кухонный очаг (патент 8613)
Показать все

Реферат



лажес М и, 3 ;у

М 8613

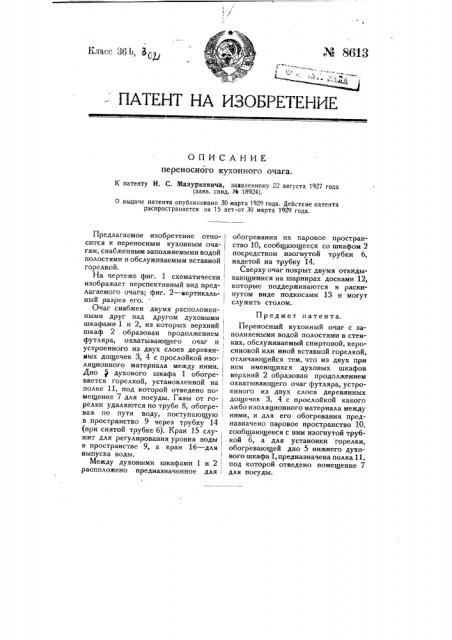

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ переносного кухонного очага.

К патенту И. С. Мазуркевича, заявленному 22 августа 1927 года (ваяв. свид. J4 18924).

0 выдаче патента опубликовано ЗО марта 1929 года. Действие патента распространяется на 15 лет.от 30 марта 1929 года.

Предлагаемое изобретение отно- I сится к переносным кухонным оча- гам, снабженным заполняемыми водой . полостями и обслуживаемым вставной

1 горелкой.

На чертеже фиг. 1 схематически, изображает перспективный вид пред- лагаемого очага; фиг. 2 — вертикаль- ный разрез его.

Очаг снабжен двумя расположенными друг над другом духовыми, шкафами 1 и 2, из которых верхний

) шкаф 2 образован продолжением, футляра, охватывающего очаг и устроенного из двух слоев деревян-

ыых дощечек 3, 4 с прослойкой изо- ляционного материала между ними.

Дно духового шкафа 1 обогре- вается горелкой, установленной на, полке 11, под которой отведено по- мещение 7 для посуды. Газы от го-, релки удаляются по трубе 8, обогре- вая по пути воду, поступающую в пространство 9 через трубку 14 (при снятой трубке 6}. Кран 15 слу- .

1 жит для регулирования уровня воды, в пространстве 9, а кран 16 — для . выпуска воды.

Между духовыми шкафами 1 и 2 расположено предназначенное для обогревания их паровое пространство 10, сообщающееся со шкафом 2 посредством изогнутой трубки 6, надетой на трубку 14.

Сверху очаг покрыт двумя откидывающимися на шарнирах досками 12, которые поддерживаются в раскинутом виде подкосами 13 и могут служить столом.

Предмет патента.

Переносный кухонный очаг с заполняемыми водой полостями в стенках, обслуживаемый спиртовой, керосиновой или иной вставной горелкой, отличающийся тем, что из двух при нем имеющихся духовых шкафов верхний 2 образован продолжением охватывающего очаг футляра, устроенного из двух слоев деревянных дощечек 3, 4 с прослойкой какого либо изоляционного материала между ними, и для его обогревания предназначено паровое пространство 10, сообщающееся с ним изогнутой трубкой 6, а для установки горелки, обогревающей дно 5 нижнего духового шкафа 1, предназначена полка 11, под которой отведено помещение 7 для посуды.

К патенту И. С. МАЗУРКЕВИЧА Х 8613

Фиг.).

ФигЯ

Р. Х.
