Способ образования уширения сваи

Способ образования уширения сваи

Иллюстрации

Показать все

Реферат

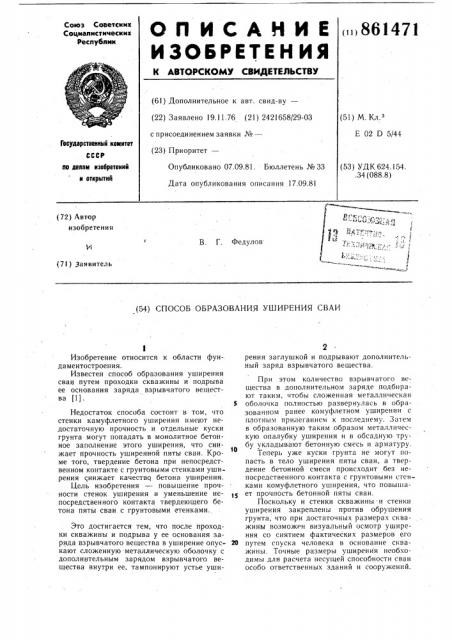

ОПИСАНИЕ

ИЗО6РЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

iii) 861471 (61) Дополнительное к авт. свид-ву— (22) Заявлено 19.11.76 (21) 242!658/29-03 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

Е 02 D 5/44

Гасударственные квинтет

Опубликовано 07.09.81. Бюллетень № 33

60 делам изебретений

N аткрытий (53) УДК 624.154..34 (088.8) Дата опубликования описания 17.09.81 (72) Автор изобретения

В. Г. Федулов (71) 9аявитель (54) СПОСОБ ОБРАЗОВАНИЯ УШИРЕНИЯ СВАИ

Изобретение относится к области фундаментостроения.

Известен способ образования уширения сваи путем проходки скважины и подрыва ее основания заряда взрывчатого вещества (1).

Недостаток способа состоит в том, что стенки камуфлетного уширения имеют недостаточную прочность и отдельные куски грунта могут попадать в монолитное бетонное заполнение этого уширения, что снижает прочность уширенной пяты сваи. Кроме того, твердение бетона при непосредственном контакте с грунтовыми стенками уширения снижает качество бетона уширения.

Цель изобретения — повышение прочности стенок уширения и уменьшение непосредственного контакта твердеющего бетона пяты сваи с грунтовыми стенками.

Это достигается тем, что после проходки скважины и подрыва у ее основания заряда взрывчатого вещества в уширение опускают сложенную металлическую оболочку с дополнительным зарядом взрывчатого вещества внутри ее, тампонируют устье уширения заглушкой и подрывают дополнительный заряд взрывчатого вещества.

При этом количество взрывчатого вещества в дополнительном заряде подбирают таким, чтобы сложенная металлическая

5 оболочка полностью развернулась в образованном ранее комуфлетном уширении с плотным прилеганием к последнему. Затем в образованную таким образом металлическую опалубку уширения и в обсадную трубу укладывают бетонную смесь и арматуру.

Теперь уже куски грунта не могут попасть в тело уширения пяты сваи, а твердение бетонной смеси происходит без непосредственного контакта с грунтовыми стенками комуфлетного уширения, что повышает прочность бетонной пяты сваи.

Поскольку и стенки скважины и стенки уширения закреплены против обрушения грунта, что при достаточных размерах скважины возмож и визуальный осмотр уширения со снятием фактических размеров его

20 путем спуска человека в основание скважины. Точные размеры уширения необходимы для расчета несущей способности сваи особо ответственных зданий и сооружений.

861471

Формула изобретения

Составитель Ю. Копырии

Редактор А. Багирова Техред А Бойкас Корректор В. Бутяга

Заказ 6470/10 Тираж 693 . Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! 13035, Москва, 7K — 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Способ образования уширения сваи путем проходки скважины и подрыва у ее основания заряда взрывчатого вещества, отличающийся тем, что, с целью повышения прочности стенок уширения и уменьшения непосредственного контакта твердеющего бетона пяты сваи с грунтовыми стенками, в уширение опускают сложенную металличес4 кую оболочку с дополнительным зарядом взрывчатого вещества внутри ее, тампонируют устье уширения заглушкой и подрывают дополнительный заряд взрывчатого вещества.

5 Источники информации, принятые во внимание при экспертизе

1. Кутузов Б. Н. и др. Проектирование взрывных работ, М.,пНедра, 1974, с. 214—

217.
