Реферат

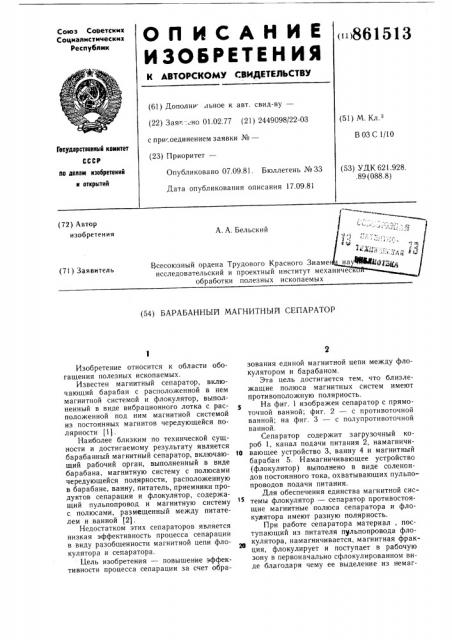

ОЛИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик »861513 (61) Дополни льное к авт. свид-ву— (22) Заяв:.но 01.02.77 (21) 2449098)22-03 с при оединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

В 03 С 1/10

Государстееииый комитет по делам иэооретеиий и открытий (53) УДК 621.928..89 (088.8) Опубликовано 07.09.81. Бюллетень №33

Дата опубликования описания 17.09.81 (72) Автор изобретения

А. А. Бельский

Всесоюзный ордена Трудового Красного Знаме исследовательский и проектный институт меха обработки полезных ископаемых (71) Заявитель (54) БАРАБАННЫЙ МАГНИТНЫЙ СЕПАРАТОР

Изобретение относится к области обогашения полезных ископаемых.

Известен магнитный сепаратор, включающий барабан с расположенной в нем магнитной системой и флокулятор, выполненный в виде вибрационного лотка с расположенной под ним магнитной системой из постоянных магнитов чередующейся полярности (1) .

Наиболее близким по технической сущности и достигаемому результату является барабанный магнитный сепаратор, включающий рабочий орган, выполненный в виде барабана, магнитную систему с полюсами чередующейся полярности, расположенную в барабане, ванну, питатель, приемники продуктов сепарации и флокулятор, содержащий пульпопровод и магнитную систему с полюсами, размещенный между питателем и ванной (2).

Недостатком этих сепараторов является низкая эффективность процесса сепарации в виду разобщенности магнитной цепи флокулятора и сепаратора.

Цель изобретения — повышение эффективности процесса сепарации за счет образования единой магнитной цепи между флокулятором и барабаном.

Эта цель достигается тем, что близлежащие полюса магнитных систем имеют противоположную полярность.

На фиг. 1 изображен сепаратор с прямоточной ванной; фиг. 2 — с противоточной ванной; на фиг. 3 — с полупротивоточной ванной.

Сепаратор содержит загрузочный короб 1, канал подачи питания 2, намагничи10 ваюшее устройство 3, ванну 4 и магнитный барабан 5. Намагничивающее устройство (флокулятор) выполнено в виде соленоидов постоянного тока, охватывающих пульпопроводов подачи питания.

Для обеспечения единства магнитной системы флокулятор — сепаратор противостоящие магнитные полюса сепаратора и флокулятора имеют разную полярность.

При работе сепаратора материал, поступающий из питателя пульпопровода флокулятора, намагничивается, магнитная фракция, флокулирует и поступает в рабочую зону в первоначально сфлокулированном виде благодаря чему ее выделение из немаг861513 нитной фазы происходит более эффектно.

Разрушение флокул не происходит, так как магнитные поля флокулятора и сепаратора составляют единую магнитную цепь, и намагниченные частицы все время находятся в сфлокули рова ином состоянии вплоть до выхода из сепаратора.

Формула изобретения

Барабанный магнитный сепаратор, включающий рабочий орган, выполненный в виде барабана, магнитную систему с полюсами чередующейся полярности, расположенную в барабане, ванну, питатель, приемники продуктов сепарации и флокулятор, содержащий пульпопровод и магнитную систему с полюсами, размещенный между питателем и ванной, отличающийся тем, что, 5 с целью повышения эффективности процесса сепарации за счет образования единой магнитной цепи между флокулятором и барабаном, близлежащие полюса магнитных систем имеют противоположную полярность.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 382428, кл. В 03 С 1/10, 1968.

2. Авторское свидетельство СССР № 511971, кл, В 03 С 1/10, 1971.
