Реферат

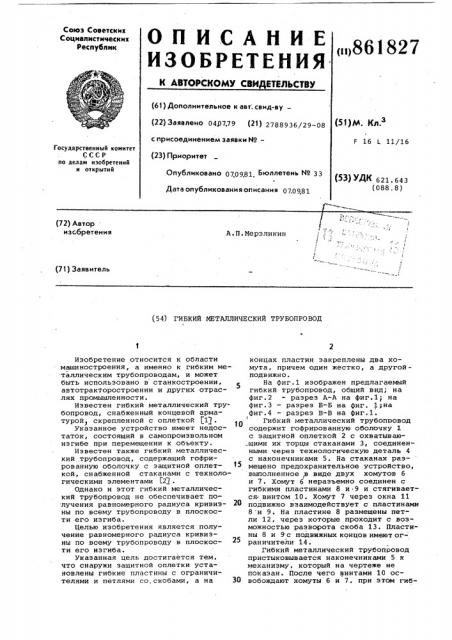

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ. СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистически к

Республик (1)861827 (61) Дополнительное к авт . свид-ву (22) Заявлено 040779 (21) 2788936/29-08 с присоединением заявки ¹â€” (23) Приоритет

Опубликовано p7pg81 Бюллетень № 33 (51)М. Кл З

F L 11/16

Государственный комитет

СССР по делам изобретений н открытий (5З) УАК 6 21. 6 4 3 (088.8) Дата опубликования описания 07,0981

1 1 (72) Автор изобретения

A.Ï.Ìåðçëèêèí (71) Заявитель (54) ГИБКИЙ МЕТАЛЛИЧЕСКИЙ ТРУБОПРОВОД

Изобретение относится к области машиностроения, а именно к гибким металлическим трубопроводам, и может быть использовано в станкостроении, автотракторостроении и других отраслях промышленности.

Известен гибкий металлический трубопровод, снабженный концевой арматурой скрепленной с оплеткой 11.

Укаэанное устройство имеет недос таток, состоящий в самопроизвольном изгибе при перемещении к объекту.

Известен также гибкий металлический трубопровод, содержащий гофрированную оболочку с защитной оплеткой, снабженной стаканами с технологическими элементами L2j .

Однако и этот гибкий металлический трубопровод не обеспечивает получения равномерного радиуса кривиэ- 20 ны по всему трубопроводу в плоскости его изгиба.

Целью изобретения является получение равномерного радиуса кривизны по всему трубопроводу в плоскости его изгиба.

Указанная цель достигается тем, что снаружи защитной оплетки установлены гибкие пластины с ограничителями и петлями со скобами, а на 30 концах пластин закреплены два хомута, причем один жестко, а другойподвижно, На фиг.1 изображен предлагаемый гибкий трубопровод, общий вид; на фиг.2 — разрез A-A на фиг.1; на фиг.3 — разрез Б-Б на фиг. 1;на фиг.4 — разрез В-В на фиг.1.

Гибкий металлический трубопровод содержит гофрированную оболочку 1 с защитной оплеткой 2 с охватываю.щими их торцы стаканами 3, соединенными через технологическую деталь 4 с наконечниками 5. Иа стаканах размещено предохранительное устройство, выполненное,в виде двух хомутов б и 7. Хомут б неразъемно соединен с гибкими пластинами 8 и 9 и стягивается винтом 10. Хомут 7 через окна 11 подвижно взаимодействует с пластинами

8 и 9. Иа пластине 8 размещены петли 12, через которые проходит с возможностью разворота скоба 13. Пластины 8 и 9с подвижных концов имеют ог- раничители 14.

Гибкий металлический трубопровод пристыковывается наконечниками 5 к механизму, который на чертеже не показан, После чего винтами 10 освобождают хомуты б и 7. при этом гиб861827 кие пластины 8 и 9 с имеющимися петлями 12 и скобами 13 устанавливаются, в плоскости перемещения механизма, после чего болты затягиваются. При включении механизма на перемещение по стреле Г под действием упругих сил гибкие пластины 8 и 9 начинают изгибаться, при этом пластина, например, 8 приближается, а пластина

9 удаляется от торца E наконечника 5 и создается равномерный радиус кривизны. При перемещении по стрелке

Д работа лент осуществляется в обратном порядке.

Такая конструкция гибкого метал-. лического трубопровода исключает самопроизвольное искривление трубопровода, снимает местные напряжения в гофрированнбй оболочке, что исключает излом трубопровода,.повышает,надежность и долговечность.

Формула изобретения

Гибкий металлический трубопровод,, содержащий гофрированную оболочку с защитной оплеткой, снабженной стаканами с технологическими элем нтами, взаимодействующими с наконечниками, отличающийся тем, что, с целью получения равномерного радиуса кривизны по всему трубопроводу в плоскости его изгиба, снаружи защитной оплетки установлены гибкие пластины с ограничителями и петлями со скобами, а на концах пластин закреплены два хомута,"причем один жестко, а другой, — подвижно.

Источники информации, 5 принятые во внимание при экспертизе

1. Патент США Р 3920270, кл.285 49, опублик.1973.

2. Авторское свидетельство СССР

Р 602736, кл. F 16 L 11/16, 1977

2О (прототип).
