(72) Авторы изобретения

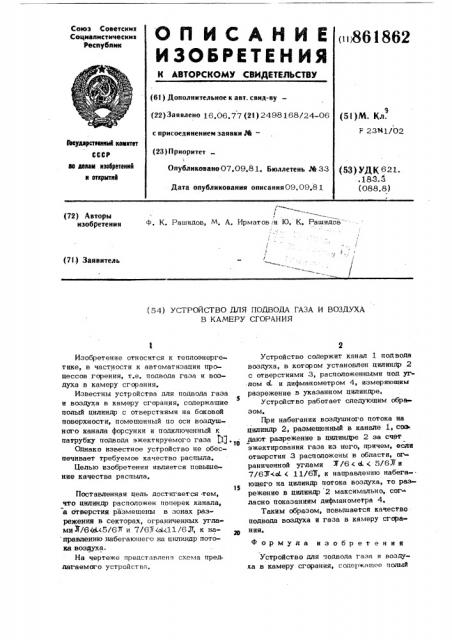

Ф. К, Рашидов, M. А. Ирматов,*и Ю. К. Рашидов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДВОДА ГАЗА И ВОЗДУХА

В КАМЕРУ СГОРАНИЯ

Изобретение относится к теплоэнергетике, в частности к автоматизации процессов горения, т.е. подвода газа и воздуха в камеру сгорания.

Известны устройства для подвода газа

5 и воздуха в камеру сгорания, содержащие полый цилиндр с отверстиями на боковой поверхности, помещенный по оси воздушного канала форсунки и подключенный к патрубку подвода эжектируемого газа Pl).

Однако известное устройство не обеспечивает требуемое качество распыла.

Целью изобретения является повышение качества распыла.

Поставленная цель достигается тем, что цилиндр расположен поперек канала, а отверстия размешены в зонах разрежения в секторах, ограниченных углами Х/6(ей<5>

На чертеже представлена схема пред. лагаемаго устройства, 2

Устройство содержит канал 1 подвода воздуха, в котором установлен цилиндр 2 с отверстиями Э, расположенными под углом d. и дифманометром 4, измеряющим разрежение в указанном цилиндре.

Устройство работает следующим обра зом.

При набегании воздушного потока на цилиндр 2, размещенный в канале i„сов дают разрежение в цилиндре 2 за счет эжектирования газа из него, причем, если отверстия 3 расположены в области, or раниченной углами У/6 (с (5/6TI и

7/63

Таким образом, повышается качество иодвода воздуха и газа в камеру сгорания.

Формула изобретения

Устройство для подвода газа и воздуха в камеру сгорания, содержащее полый

861862 ных углами 37/6 gd. < 5/6Л и 7/67М(11/6Э, к направлению набегающего на цилиндр потока воздуха. цилиндр с отверстиями на боковой поверх ности, помещенный по оси воздушного канала форсунки и подключенный к патрубку подвода эжектируемого газа, о т л и ч ам щ е е с я тем, что, с целью повышения качество распыла, цилиндр расположен по» пере к канала, а отвер ст и я раз ме щены в зонах разрежения в секторах, ограниченИсточники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

% 177720, кл. F 23Й 1/02, 1956.

Составитель ЕЬганов

Ресактор Г. Г!етроее ТекреаЖ.КастелевнчКорректср О. Ванек

Заказ 6510/30 Тираж 606 Понснсное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж35, Раущская наб., д. 4/5
