Вихревой эжектор

Иллюстрации

Показать все

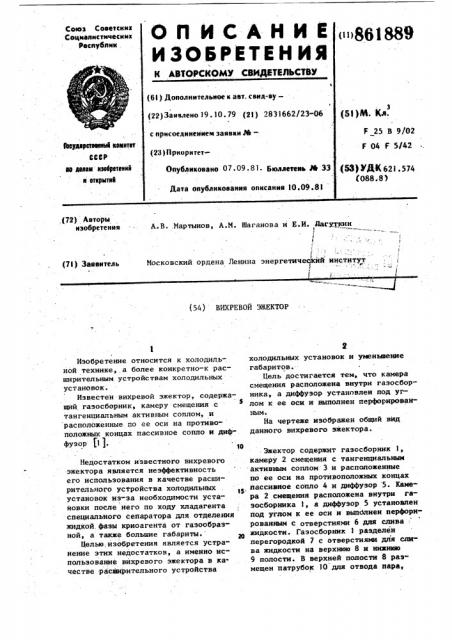

Реферат



(72) Авторы изобретения

А. В..Мартынов, А.М. Шаганова и Е.И. Дагугкин

1 (;r

5

Московский ордена Ленина энергетическнй институт

Ф (7l j Заявитель (54) ВИХРЕВОЙ ЭЖЕКТОР фуэор P ).

Изобретение относится к холодиль-. ной технике,,а более конкретно-к расширительным устройствам холодильных установок.

Известен вихревой эжектор, содержащий газосборник, камеру смещения с тангенциальным активным соплом, и расположенные. по ее оси на противоположных концах пассивное сопло и дифНедостатком известного вихревого эжектора является неэффективность его использования s качестве расширительного устройства холодильных установок из-за необходимости установки после него по ходу хладагента специального сепаратора для отделения жидкой фазы криоагента от газообразной, а также большие габариты.

Целью. изобретения является устранение этих недостатков, а именно использование вихревого эжектора в ка" честве расширительного устройства холодильных установок и уиеныяение габаритов.

Цель достигается теи, что камера смещения расположена внутри газосборника, а диффузор установлен под углом к ее оси и выполнен перфорированным.

На чертеже изображен общий вид данного вихревого зжектора.

Эжектор содержит газосборник 1, камеру .2 смещения с тангеициальныи активным соплои 3 и расположенные по ее оси на противоположных концах пассивное сопло 4 и диффузор 5. Каиера 2 смещения расположена внутри газосбориика 1, а диффузор 5 установлен под углом к ее оси и выполнен перфорированяаи с отверстняии 6 для слива жидкости. Газосборник 1 разделен перегородкой 7 с отверстияии для слива жидкости на верхнюю 8 и нижнюв

9 полости. В верхней полости 8 размещен патрубок 10 для отвода ара, 861889

Формула изобретения а в нижней полости 9 — патрубок 11 для слива жидкости.

Работает вихревой эжектор в составе холодильной установки следующим образом.

Поток сконденсированного холодильного агента из конденсатора холодильной установки через активное сопло

3 поступает в камеру 2 смещения вихревого эжектора. Через пассивное

10 сопла 4 поступает поток газа из испарителя холодильной установки. В камере 2 смещения потоки приобретают вращательное движение, смешиваются и поступают в перфорированный диффузор 5> где в результате центробежных сил капли жидкости отделяются из парожидкостной смеси и отводятся через отверстия в диффузоре в нижнюю полость, 9 газосборника 1, Паровая фаза.с оставшимися каплями жидкости выходит в верхнюю полость 8 газосборника 1.

Из-за уменьшения скорости потока в верхней полости.8 оставшиеся капли жидкости отделяются и через отверстия в перегородке 7 поступают в ниж. нюю полость 9, откуда отводятся через жидкостной патрубок 11 в испаритель. Пар из верхней полости 8 через паровой патрубок 10 отсасываетф ся компрессором холодильной установ"

КИ е

Выполнение вихревого эжектора согласно данному изобретению позво" ляет использовать его в качестве расширительного устройства холодильных установок, причем за счет высоких тангенциальных скоростей потока газа в диффузоре улучшается процесс центробежной сепарации. При этом снижаются и габариты конструкции.

Вихревой эжектор, содержащий га" зосборник, камеру смещения с тангенциальным активным соплом и расположенные по ее оси на противоположных концах пассивное сопло и диффузор, отличающийся тем, что, с целью использования эжектора в качестве расширительного устройства холодильных установок и уменьшения габаритов, камера смешения расположена внутри газосборника, а диффузор установлен под углом к ее оси и выполнен перфовивованным.

Источники информации, принятые во внимание при экспертизе

I. Авторское свидетельство СССР

В 545776, M. кл. F 04 F 5/42, 1975.
