Реферат



(72) Авторы изобретения

В.П.Степанов и В.Д.Петров

Чувашский сельскохозяйственный инс ут

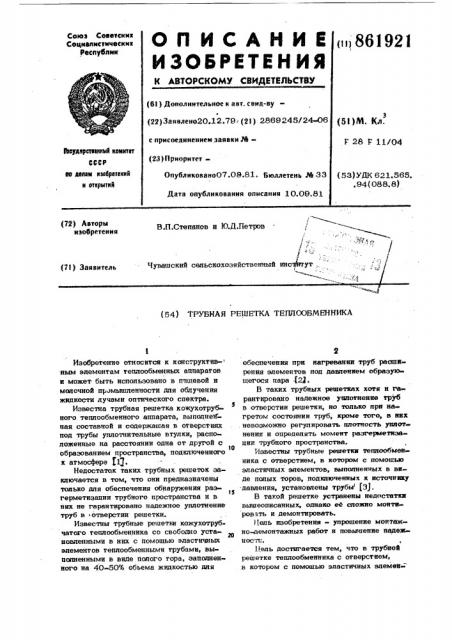

J p (71) Заявитель (54) ТРУБНАЯ РЕШЕТКА ТЕПЛООБМЕННИКА

Изобретение огносигся к конструктив- ным элемен гам геплообменных аппарагов и может быть использовано в пищевой и молочной промышленности для облучения жидкости лучами оптического спектра.

Известна трубная решетка кожухогруб5

aoro теплообменного аппарата, выполненная составной и содержащая в отверстиях под трубы уплотнительные втулки, расположенные на расстоянии одна от другой с

t0 образованием пространства, подключенного к атмосфере f1/.

Недостаток таких трубных решеток заключается в том, что они предназначены только для обеспечения обнаружения раз15 герметизации трубного пространства и в них не гарантировано надежное уплотнение труб в отверстии решетки.

Известны трубные решетьн кожухотрубчагого геплообменннка со свободно установленными s них с помощью эластичных элементов геплообменнымн грубамн, вы» пеяненнымн в виде полого гора, заполнен ного на 40-50% обьема жидкостью для

2 обеспечения при нагревании труб раехпи» рения элементов под давлением образующегося пара (2 .

В таких трубных решетках хотя и гарантировано надежное уплогнение груб в отверстии решетки, но только при нагретом состоянии труб, кроме того, в них невозможно регулировать плотность уплот нения и определять момент разгерметизации трубного пространства.

Известны трубные решетки теплообменника с отверстием, в котором с помощью эластичных элементов, выполненных в виде полых торов, подключенных к источнику давления, установлены трубы (Э).

В такой решетке устранены недостатки вышеописанных, однако ее сложно монтировать и демонтировать.

Цель изобретения - упрощение монтажно-демонтажных работ и повышение надежи ос.л .

Цель достигается тем, что в трубной решетке теплообменника с отверстием, в котором с помощью эластичных элемеи=

88 10 21

Сое ь Т. Едка

Тех п И.Асталощ Ко кто М ж

Редак ю Г.П сова

Заказ 6516/32 Тираж 706 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 тов, выполненных в виде полых торов, подключенных к источнику давления, уста новлены трубы, торы выполнены перфори-. рованнымии.

На чертеже изображена описываемая трубная решетка.

Решетка 1 содержит отверстие 2, трубу 3, эластичный элемент 4 в виде тора, подключенного к источнику давления и имеющего перфорапии 5. Тор снабжен труб- 0 кой 6, присоединяемой к источнику давления.

Уплотнение производится при подаче давления во внутрь элемента 4 - тора благодаря эластичности последнего. При ра- 5 боте аппарата и нагреве системы рабочая среда внутри тора расширяется, тем самым улучшая уплотнение.

В случай необходимости смены трубы или ее осевого перемещения давление в системе уплотнения снимается, вследствие чего уппотнитель изменяет свои геометрические размеры и освобо.кдает трубу.

Надежное уппомтение трубы в отверстии решетки обеспечивается при любом термическом состоянии труб.

Формула изобретения

Трубная решетка теплообменника с овверстиями, в которых с помощью эластичных элементов, выполненных в виде полых торов, подключенных к источнику давления, свободно установлены трубы, о т л н ч а ю щ а я. с я тем, что, с далью упрощения монтажно-демонтажных работ и повышения надежности, торы выполнены перфорированными.

Источники информапии, принятые во внимание при экспертизе.

1. Патент ФРГ ¹ 1027099, кл. 171 5/03, опублнк. 1961.

2. Авторское свидетельство СССР № 328317, кл. F 28 F 11/04, 1970.

3. Патент ФРГ № 961089, кл. 172 5/03, опублик. 1954 (прото» тнп),
