Реферат

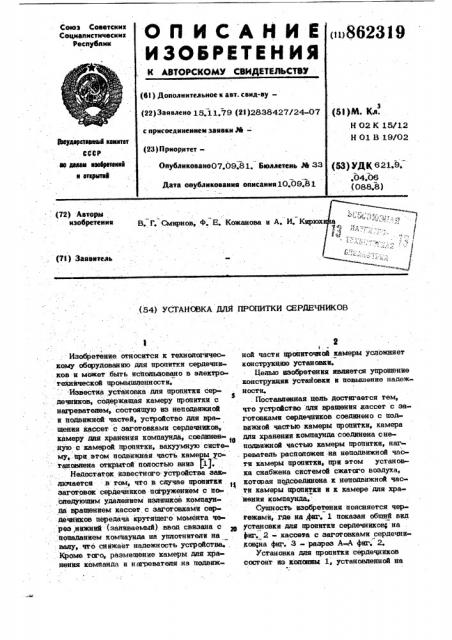

<и>862319

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ

CoIo3 Советски к

Социапистическик республик (51)M. Кю.

Н 02 К 15/12

Н 01 В 19/02 (Ol ) Дополнительное к ввт. саид-ву(22) Заивлеио 15.11.79 (21)2838427/24-07 с присоединением заявки М— (23) Приоритет—

3Ьвудерктеекные квинтет

CCCP ю делен веебретвкв1 н еткрмтиВ (53) УДК 821.9.

° 04.06 (088,8) ОпУбликоваио07.09.81. Бюллетень Рй 33

Дата опубликования описания 10.09.81

: (72) Авторы изобретения

В Г. Смирнов, Ф. Е Кожанова и А. И. Кир (7!) Заявитель,(54) УСТАНОВКА ДЛЯ ПРОПИТКИ СЕРДЕЧНИКОВ

Изобретение относится к технологическому обарудованию для пропигки сердечников и может .быть использовано в электротехнйческой промышленн ости, -Известна установка для пропитки сер- дениев, содержащая камеру пропигки с

3 нагрева элем, состоящую из неподвижной и подвижной частей, устройство для вращения кассет с заготовками сердечников, камеру дия хранения компаунда, соединен

10 ную с камерой нропитки, вакуумную систему, при атом подвижная часть камеры ус= ганоеиена открьггой полостью вниз (1).

Недосгаиис известного устройства зак лючается .в том, что в случае пропитКи . заготовок сердечников погружением с последующим удалением излишков компаунда вращением кассет, с заготовками сердечников передача крутящего момента через,нижний (заливаемый) .ввод связана с попаданием компаунда на уплотнители на . валу, что снижает надежность устройства„, . Кроме гаго, размещение камеры дла хранения компанда и нагревателя на подвиж= ной части пропигочной камеры усложняет конструкцию установки.

Целью изобретения является упрощение констружии установки и повышение надежности. . Поставленная дель достигается тем, что устройство для вращения aaccer с заготовками сердечников соединено с подвижной частьв камеры пропитки, камера для хранения компаунда соединена сне подвижной частью камеры пропитки, ны реватель расположен.на неподвижной части камеры пропитки, при этом установка снабжена системой сжатого воздуха, которая подсоединена к неподвижной части камеры нропитки и к камере для хранения компаунда.

Сущность изобретения поясняется чертежами, где на,фиг. 1 показан общий вид установки дла пропитки сердечников, на фиг. 2 - кассета с заготовками сердечник ; фг. 3 - разрез А А фиг. г.

Установка дла пропитки сердечников состоит из колснны 1, установленной на

3 86231 плите 2, к «отарой крепится неподвижная часть 3 камеры пропигки с нагрева гелем 4, подвижной части 5 камеры пропитки с устройством 6 дпя вращения кассет с заготовками сердечников, закрепленной на каретке 7, изготовленной с возможностью перемещения по колонне 1, привода устройства 6 для вращения состоящего из электродвигателя 8 и ременной передачи 9, размещенных на под- to вижной части 5 камеры пропитки, камеры 10 для хранения компаунда с нагревателем 4, установленной на плите 2, соединенной с неподвижной частью 3 камеры пропитки трубопроводом 11 и краном 12, вакуумной системы, состоящей из вакуум« ного насоса 13 с водоохлаждаемой ловушкой 14, маслосборн щов 15 и вакуумными вентилями 16-19. Подключение вакуумной системы к неподвижной части 3 камеры пропигки и камере 10 для хранения компаунда осуществляется через водоохлаждаемые ловушки 20 и 21.

Привод для подъема и опускания подвижной части 5 камеры пропитки с устройством 6 для вращения кассет с заготовками сердечников состоит из передачи винт 22гайка 23, редукта а 24, электродвигателя

8 и размещен на колонне 1.

Неподвижная часть 3 камеры пропитки и камера 10 для хранения компаунда подключены к системе сжатого воздуха, через пневмопанель 25 и воздушные краны

26 и 27. Кран 28 служит для заполнения камеры 10 компаундом.

Пропитка сердечников происходит следующим образом.

Заготовки сердечников 28 на оправах

29 укладываются в кассеты 30(фиг. 2), которые своими выступами размещаются в

40 мазах барабана устройства 6 для вращения кассет (фиг, 1). Опуская приводом 8,24, 22 и 23, соединяют подвижную часть 5 камеры пропитки,с неподвижной частью 3 камеры пропитки. Создают разрешение в камере пропитки, открывая кран 16 на ва45 куумнрй магистрали. Открывая кран 12, вытесняя компаунд из камеры 10 в часть

3 камеры эа счет создавшегося разрежения в камере. Пропитывают заготовки сердечников в режиме вакуум-давление, используя для этого попеременно краны 16 и 27.

После окончания пропитки компаунд сжатым

9 4 воздухом вытесняют в камеру 10 дпя хранения компаунда, а подвижную часть 5 ка.меры пропигки с устройством 6 для вра-, щения возвращают в исходное положение, :оединив предварительно часть 3 камеры . ю камеру 10 для хранения компаунда с атмосферой с помощью вентилей 17 и 19, снимают кассеты с заготовками сердечников с устройства 6 для вращения 6, за-. тем цикл повторяется.

Вакуумным вентилем 18 пользуются для создания разрежения в камере 10 при заполнении ее через кран 28 компаундом для хранения, краном 26 - для создания избыточного давления в камере 10 при вытеснении отобранного компаунда через кран 28.

Изобретение позволяет упростить конструкцию установки для пропигки сердечни-. ков и повысить надежность за счет размещения устройства для вращения кассет с изделиями на подвижной части пропиточной камеры.

Формула изобретен ия установка для пропитки сердечников, содержащая камеру нропигки с нагревателем, состоящую из .неподвижной и подвижной частей, устройство для вращения кас-. сет с заготовками сердечников, камеру для хранения компаунда, соединенную с камерой пропигки, вакуумную систему, llp8 этом подвижная часть камеры установле.на открытой полостью вНиз, о г л и ч а ю щ а я с я тем,что, с целью упрощения конструкции установки и повышения надежености, устройство для вращения кассет с заготовками сердечников соединено с подвижной частью камеры пропитки, камера для хранения компаунда соединена с неподвижной частью камеры пропитки, нагреватель расположен на нейодвижной части камеры пропитки, при этом установка снабжена системой сжатого воздуха, кога.рая подсоединена к неподвижной части ка- меры пропитки и к камере для хранения компаунда.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР..

No. 364970, кл. Н 01 В 19/02, 1972.
