Реферат

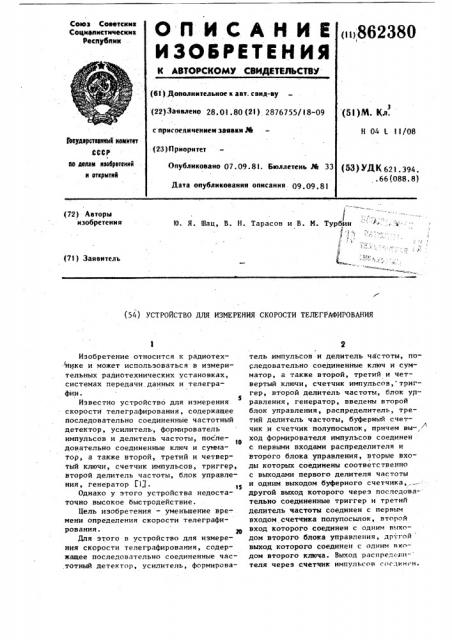

ОЛ ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсмнх

Сецивпистнчесмнх республик (и)862380

{61) Дополнительное и авт. свид-ву (22) Заявлено 28.01.80 (21) 2876755/18-09 (5! )М. Кл. с присоединением заявки,рм

Н 04 1. )!/08

Гееударстввииый ммитвт

CCCP ю лмллм имбрвтеиий и вткритий (23) Приоритет

Опублмковамо 07.09.81. Бюллетень Уй 33 (53) УДК 621. 394.. 66 (088. 8}

Дата опубликования описания 09.09.81

1

Ю. Я. Шац, В. Н. Тарасов и В. И. Турбин - .. ъ т ,3 » (?2) Авторы изобретения. (7l) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СКОРОСТИ ТЕЛЕГРАФИРОВАНИЯ

Изобретение относится к радиотех нике и может использоваться в измерительных радиотехнических установках, системах передачи. данных и телеграфии.

Известна устройство для измерения скорости телеграфирования, содержащее последовательно соединенные частотный детектор, усилитель, формирователь импульсов и делитель частоты, последовательно соединенные ключ и сумматор, а также второй, .третий и четверTbIH ключи, счетчик импульсов, триггер, второй делитель частоты, блок управления, генератор Г1Д.

Однако у этого устройства недостаточно высокое быстродействие.

Цель изобретения — уменьшение вре-. мени определения скорости телеграфирования. а

Для этого в устройство для измерения скорости телеграфирования, содержащее последовательно соединенные частотный детектор, усилитель, фармираватель импульсов и делитель частоты, последовательно соединенные ключ и сумматор, а также второй, третий и четвертый ключи, счетчик импульсов, триггер, второй делитель частоты, блок уттравления, генератор, введены второй блок управления, распределитель, третий делитель частоты, буферный счетчик и счетчик полупосылок, причем вы", ход формирователя импульсов соединен с первыми входами распределителя и второго блока управления, вторые входы которых соединены соответственно с выходами первого делителя частоты и одним выходом буферного счетчика, другой выход которого через последова-- тельно соединенные триггер и третий делитель частоты соединен с первым входом счетчика полупосылок, второй вход которого соединен с одним выходом второго блока управления, др гой выход которого соединен с одним вхо— дом второго ключа. Выход распрелеии- теля через счетчик импульсов с ч.;и;н-н.

862380 4

45

3 с первым входом первого блока управления, второй вход которого соединен с выходом формирователя импульсов.

I Первый выход первого блока управления соединен с другими входами счет1

;чика импульсов и сумматора, выходы которого через третий ключ соединены с входами буферного счетчика. Второй выход первого блока управления соеди- . нен с входами третьего и четвертого ключей, выходы счетчика импульсов через четвертый ключ соединены с входами третьего делителя частоты, выходы счетчика полупосылок через второй ключ содннены с входами первого и второго елителей частоты, соответствующие ,входы которых н первый вход первого ключа соединены с выходом генератора„ второй вход первого ключа соединен с

1 выходом формирователя импульсов.

На чертеже. изображена структурная электрическая схема предлагаемого устройства.

Устройство содержит частотный детектор 1, усилитель 2, формирователь 3 импульсов, блоки управления 4, 5, распределитель 6, делители 7-9 частоты, ключи 10-13, генератор 14, сумматор 15 буферный счетчик 16, триггер 17, счетчик 18 полупосылок, счетчик 19 импульсов.

Устройство работает следующим образом.

Входной. частотно-манипулированный сигнал подается через частотный детектор 1 на усилитель 2, на выходе которого сигнал представляет собой последовательность видеоимпульсов. Видео. импульсы поступают на формирователь 3, на выходе которого образуются короткие импульсы, совпадающие с передними и задними фронтами информационного сигнала. Эта .последовательность импульсов является опорным сигналом, по которому устройство определяет скорость телеграфирования. Импульсы с выхода формирователя 3 устанавливают в.исходное состояние делитель 7 и при условии разрешения точного определения ,скорости на входе ключа 10 (вход "Раз решение") переключают ключ 10 в состояние, при котором импульсы с выхода генератора 14 проходят на первый вход сумматора 15, Перед точным определением скорос- ти делитель 7 устанавливается в состояние при котором импульсы с его выУ хода имеют период 1 /2, где ь — длина телеграфной посылки. Это состояние может бить определено в результате грубого измерения скорости по длительности минимального интервала в заданном отрезке времени, как номинальное .значение ожидаемой скорости. Импульсы с выхода делителя 7 поступают на вто|рой вход распределителя 6.

Определение числа единичных телеграфных посылок цромсходит в распреде10 лителе 6. Соответствующие фронтам телеграфного сигнала импульсы с выхода формирователя 3 устанавливают в исходное состояние делитель 7 и распределитель 6. Таким образом, импульсы с вы g õoäà делителя появляются через время, кратное 1 /2, после установки его в исходное состояние. После установки в исходное состояние распределитель 6, пропускает на первый вход счетчика 19

20,первый и последующие нечетные импульсы с выхода делителя 7. Таким образом, ;в счетчике записывается число, со ответствующее количеству единичных посылок, а в сумматоре 15 — число импульсов стробирования общей длины анализируемых телеграфных посылок. .При накоплении .в счетчике единичных посылок больше заданного числа, определяющего время интеграции, им30 пульс с его выхода приводит в состояние готовности блок управления 4.

При поступлении на первый вход бло-1 ка 4 очередного импульса с выхода формирователя 3 он вырабатывает последовательно два импульса. Первым имЗ5 .пульсом код счетчика 19 переписывается через ключ 12 в делитель 9, а код сумматора 15 через ключ 11 - в буферный счетчик 16. Вторим: импульсом устанавливаются в исходное состояние счетчик 19 н сумматор 15. После установки в исходное состояние в сумматоре 15 начинается накопление импульсов стробирования общей длины следующей группы телеграфных посылок,. а в счетчике 19 — накопление числа единичных посылок в этой группе. Используя записанное в буферном счетчике 16 число импульсов стробироваиия дпины группы телеграфных посылок.и .записанное в де50 лителе 9 число едииичньи посылок, onределяют усредиенное значение половины телеграфной посылки. Для этого импульсы стробирования при выписке из буферного счетчика 16 делятся на чис55 ло единичных посылок в делителе 9 и дополнительно на два триггером 17.

Усредненное значение длины половины телеграфной посылки записывается

5 862380 6 в счетчик 18. По окончании записи бу» скорости телеграфирования, введены

:ферный счетчик 16 приводит в состоя- второй блок управления, распредели.ние готовности. блок управления 5. При тель, третий делитель .частоты, буферпоступлении на первый вход блока yn-, ный счетчик и счетчик полупосыпок, равления 5 очередного импульса с вы- причем выход формирователя импульсов хода формирователя 3 он вырабатывает соединен с первымн входами распреде;последовательно два импульса. Первым лителя и второго блока управления, .имиульсои код счетчика -18 переписыва- вторые. входы которых соединены соотется через ключ 13 в делители.7 и 8. ветственно с выходами первого делитеВторым импульсом приводится в исходное ля частоты и.одним выходом буферного состояние счетчик 18. Результаты опре счетчика, другой выход которого через деления скорости используются для опре- поспедовательно соединенные триггер деления числа одиночных поосылок сле- и третий делитель частоты соединен с дующей группы телеграфных посылок. первым входом счетчика полупосылок, Результаты:измерения скорости получа- js второй вход которого соединен с одним ютв виде импульсов с периодом l /2 с выходом- второго блока управления, друвыхода делителя 8, гой выход которого соединен с одним

Таким образом, .предлагаемое уст- входом второго ключа, выход распредеройство существенно сокращает время лителя через счетчик импульсов соедиизмерения скорости телеграфирования щ нен с первым входом первого. блока упблагодаря тому, что. все телеграфные равления, второй вход которого соедипосылки вне зависимости от их длитель-. нен с выходом .формирователя импульсов, ности влияют на определение скорости. первый .выход первого блока управления

Вторым фактором, сокращающим время соединен с другими входами счетчика измерения скорости телеграфирования, 25 импульсов и сумматора, выходы котороявляется зависимость шага подстройки . ro через третий . ключ соединены с вхоскорости от расхождения между номи- дами. буферного счетчика, второй выход иальной.и реальной скоростями. первого блока управления соединен с входами третьего и четвертого ключей, ЗО выходы счетчика. импульсов через четФормула изобретения вертый ключ соединены с входами тре- . тьего делителя частоты, выходы счетчиУстройство для измерения скорости ка полупосылок через второй ключ соедителеграфировання, содержащее последо- нены с входами первого и второго девательно соединенные частотный детек- gg лителей частоты, соответствующие вхотор,. усилитель, формирователь импуль- ды которых и первый вход первого клюсов и первый делитель частоты, после- ча соединены с выходом генератора, довательно соединенние первый ключ н второй вход. первого ключа соединен с сумматор, а также второй, третий и выходом формирователя импульсов. . четвертый ключи, счетчик импульсов, 40 триггер, второй делитель частоты, пер- Источники информации, вый блок управления, .генератор, о т- принятые во внимание при экспертизе л и ч а ю щ е е .с я тем, что, с це-, . 1. Авторское свидетельство СССР лью. уменьшения времени определения У 541042, кл. H 04 L 11(08 (прототип).
