Устройство для принудительной подачи воздуха
Иллюстрации
Реферат

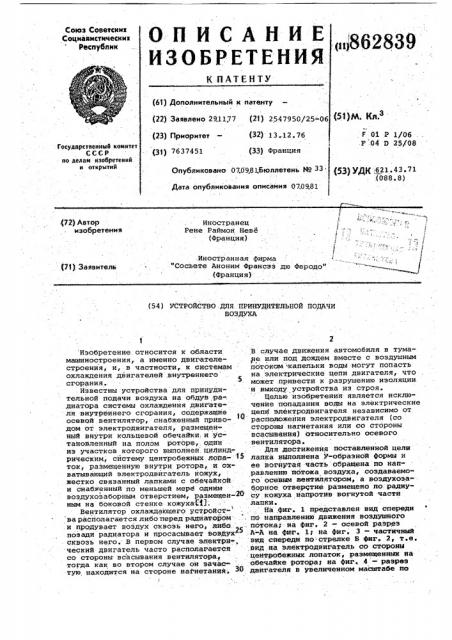

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ нн862839
Союз Советских
Социалистических
Республик
К ПАТЕНТУ (63) Дополнительный к патенту
@ м „З (22) Заявлено 291177 (21) 2547950/25-0б
F 0i Р 1/06
Р,04 0 25/08 (23) Приоритет — (З2) 13.12. 7б
1 (53) ÓÄÊ,б 21. 43. » (088.8) Государственный комитет
СССР но делам изобретений н открытий (33) Франция (33) 7б37451
Опубликовано 07.0981,Бюллетень Nо 33
Дата опубликования описания 070981
Иностранец
Рене Раймон Неве (Франция) (72) Автор изобретения.Иностранная фирма
"Сосьете Аноним Франсэз дю Феродо" (Франция) (71) Заявитель (54) УСТРОЙСТВО .ДЛЯ ПРИНУДИТЕЛЬНОЙ ПОДАЧИ
ВОЗДУХА
1 2
Изобретение. относится к области . В случае движения автомобиля в тумамашиностроения, а именно двигателе- ре или под дождем вместе с воздушным строения, и, в частности, к системам потоком капельки воды могут попасть охлаждения двигателей .внутреннего . на.электрические цепи двигателя, что сгорания. может привести к .разрушению изоляции
Известны устройства для принуди- и выходу устройства из строя, тельной подачи воздуха на обдув ра-. Пелвю изобретения является исклюдиатора системы охлаждения двигате чеяие попадания воды на электрические ля внутреннего сгорания, содержащие цепи электродвигателя независимо от осевой. вентилятор, .снабженный прнво- распоЛажеНИя эпектродВигатЕля (со дом от электродвигателя, размещен стороны нагнетания или со стороны ный внутри кольцевой обечайки.и ус- всасывания) относительно осевого тановленный на полом роторе,.один вентилятора. из участков которого выполней цилинд-. . для достижения поставленной цели рическим, систему центробежных. лора- (5 лапка вц олнена У-образной формы и ток, размещенную внутри ротора, и ох ее вогнутая часть обращена по напватывающий электродвигатель кожух,: равлению потока воздуха, создаваеможестко связанный лапками с обечайкой го осезыМ вентилятором, а возДухоза- . и снабженный по меньшей мере одним борное отверстие размещено по радиувоздухозаборным отверстием, размещен-2О су кожуха напротив вогнутой части ным на боковой стенке кожухаИ); лапки+
Вентилятор охлаждающего устройст- . : На фиг. 1 представлен вид спереди варасполагается либоперед рапиатфром .. по направлению движения воздушного .и продувает воздух сквозь него, либо .потокау:на фиг. 2 — осевой разрез позади радиатора и просасывает зовдух2 .А -A на фы . 1т на Фиг. 3 — частичный сквозь него. В первом случае электри-., вид спереди по:стрелке Б фиг. 2, т.е. ческий двигатель часто располагается вид на электродвигатель со сторонй со стороны всЪсывания вентилятора, центробежных лопаток, размещенных на тогда как во втором случае он зачас- . обЕчайке роторат иа фиг..4 — разрез тую находится на стороне .нагнетания, 3О двигателя в увеличенном масштабе по
862839 линии В-В на фиг. 3; на фиг ° 5 — осевой разрез двигателя A-A на фиг. 1> но для устройства принудительной вентиляции, установленного за радиатором для просасывания сквозь него воздуха.
Устройство для принудительной подачи воздуха предназначено для установки перед радиатором 1 системы охлаждения двигателя внутреннего сгорания. Устройство содержит осевой вентилятор 2, снабженный приводом от электродвигателя 3, размещенный внутри кольцевой обечайки 4 и установлен ный на полом роторе 5, один из участков 6 которого выполнен цилиндрическим, систему центробежных лопаток 7, 15 размещенную внутри ротора 5, и охватывающий электродвигатель 3 кожух, 8, жестко связанный с обечайкой 4 лапками 9, снабженными вогнутой частью 10, обращенной по направлению движения основного воздушного потока i1, создаваемого вентилятором 2 °
Кожух 8 снабжен по.меньшей мере одним воздухозаборным отверстием 12,. размещенным .<а боковой стенке 13 кожуха. Поток 14 воздуха, всасываемый центробежными лопатками 7, изображен .на фиг. 2.
Воздушный поток 14,.охлаждающий элект" одвигатель, выходит в зону
15 через отверстие 16.
Воздушный поток 17 после прохождения лопастей вентилятора.2 перед попаданием в вогрутую часть 10 лапки 9 освобождается от капелек воды 18 °
Работа устройства осуществляется следующим образом.
Лопасти осевого вентилятора 2 создают и ускоряют основной воздушный поток.11, продуваемый сквозь радиатор
l. Центробежные лопатки 7 всасывают 4О поток 14 воздуха, охлаждающего электродвигатель 3.
Поток 14 воздуха входит через воздухозаборные отверстия 12, обдувает внУтреннюю часть электродвигателя 3 4 и выходит в пространство, заключенное между двигателем 3 и торцевой стенкой полого ротора 5. Ноток охлаждающего воздуха нагнетается в зону 15 через отверстия 16 и затем подхватывается лопастями осевого вентилятора 2. Входящий через отверстия 12 и охлаждающий электродвигатель 3 воздух забирается иэ основного воздушного потока
11, просасывается лопастями осевого вентилятора 2 и движется в направлении потока 17 перед попаданием в вогнутые части лапок 9. Однако для попадания в вогнутые части 10 лапок 9 поток 17 должен изменить направление на 180О. При этом изменении направления воздух освобождается от капелек воды 18, которые он несет с собой и которые стремятся продолжить свое движение в прежнем направлении потока 11. Таким образом, исключается попадание воды вместе с воздушным потоком на рабочие части электродвигателя 3 °
Этому же эффекту способствует и выполнение лапки в У-образной форме..
Формула изобретения
Устройство для принудительной подачи воздуха на обдув радиатора системы охлаждения двигателя внутреннегс сгорания, содержащее осевой вентилятор, снабженный приводом от электродвигателя, размещенный внутри кольцевой обечайки и установленный на полом роторе, один из участков которого выполнен цилиндрическим, систему центробежных лопаток, размещенную внутри ротора, и охватывающий электродвигатель кожух, жестко связанный лапками с.обечайкой и снабженный по меньшей мере одним воздухозаборным.отверстием, размещенным на боковой стенке кожуха, о т л и ч а ю щ е е с я тем, что, с целью .исключения попадания воды на электрические цепи электродвигателя, лапка выполнена У-образной формы и ее вогнутая часть обращена по направлению потока. воздуха, .создаваемого осевым вентилятором, а воздухоэаборное отверстие размещено по радиусу кожуха напротив вогнутой части лапки.
Источники информации, принятые во внимание при экспертизе
1. Патент Бельгии 9 379739 кл. F 04 Э 25/00, опублик. 1931.
