Устройство для крепления двойного пальца подборщика

Устройство для крепления двойного пальца подборщика

Иллюстрации

Показать все

Реферат



Союз Советсккк

Социалмстнческмк

Реслублмк

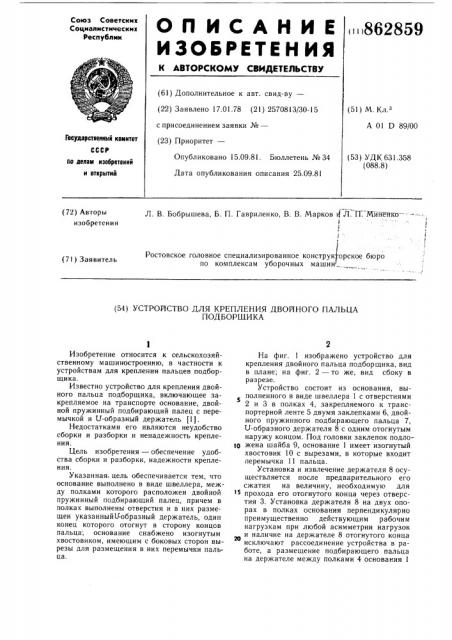

Ь П И С А Н И Е 862859

ИЗЬ6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 17.01.78 (21) 2570813/30-15 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.э

А 01 D 89/00

Гасударстееииый комитет (53) УДК 631.358 (088.8) Опубликовано 15.09.81. Бюллетень №34

Дата опубликования описания 25.09.81 г<о делам изобретеиий и открытий

Л. В. Бобрышева, Б. П. Гавриленко, В. В. Марков Л. П. Миненко-(72) Авторы изобретения

1

Ростовское головное специализированное конструк орское бюро по комплексам уборочных машин. (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ДВОЙНОГО ПАЛЬЦА

ПОДБОРШИКА

Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для крепления пальцев подборщика.

Известно устройство для крепления двойного пальца подборщика, включающее закрепляемое на транспорте основание, двойной пружинный подбирающий палец с перемычкой и U-образный держатель 11).

Недостатками его являются неудобство сборки и разборки и ненадежность крепления.

Цель изобретения — обеспечение удобства сборки и разборки, надежности крепления.

Указанная. цель обеспечивается тем, что основание выполнено в виде швеллера, между полками которого расположен двойной пружинный подбирающий палец, причем в полках выполнены отверстия и в них размещен указанныйУобразный держатель, один конец которого отогнут в сторону концов пальца; основание снабжено изогнутым хвостовиком, имеющим с боковых сторон вырезы для размещения в них перемычки пальца.

На фиг. 1 изображено устройство для крепления двойного пальца подборщика, вид в плане; на фиг. 2 — то же, вид сбоку в разрезе.

Устройство состоит из основания, выполненного в виде швеллера 1 с отверстиями

2 и 3 в полках 4, закрепляемого к транспортерной ленте 5 двумя заклепками 6, двойного пружинного подбирающего пальца 7, U-образного держателя 8 с одним отогнутым наружу концом. Под головки заклепок подло1о жена шайба 9, основание 1 имеет изогнутый хвостовик 10 с вырезами, в которые входит перемычка 11 пальца.

Установка и извлечение держателя 8 осуществляется после предварительного его сжатия на величину, необходимую для

1з прохода его отогнутого конца через отверстия 3. Установка держателя 8 на двух опорах в полках основания перпендикулярно преимущественно действующим рабочим нагрузкам при любой асимметрии нагрузок и наличие на держателе 8 отогнутого конца исключают рассоединение устройства в работе, а размещение подбирающего пальца на держателе между полками 4 основания 1

862859

Фор иу,ги изобретения (6

Составитель А. Калашник

Редактор И. Нсстсрг>ва Тсхред A. Бойкас Корректор В. Бутяга

Заказ 7613/I Тираж 703 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

> 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

>реп<>твращает остаточные деформации пру,кип и межпружинной перемычки 11 пальца.

Ог>иcан«оe устройство обеспечивает удобств > сго сборки и разборки и надежно в

-.к.,;л . а > ниии.!. Устройство для крепления двойного пальца >и дборгцика, вклю гающее закрепляеун>с на транспортере основание, двойной пружинный подбирающий палец с перемычкой и tJ-образный держатель, отличающееся тем, что, с целью обеспечения удобства сборки н разборки, надежности крепления, основание выполнено в виде швеллера, между полками которого расположен двойной пружинный подбирающий палец, причем в полках выполнены отверстия и в них размещен указанный U-образный держатель, один конец которого отогнут в сторону концов пальца.

2. Устройство по п. 1, отличающееся тем, что основание снабжено изогнутым хвостовиком, имеющим с боковых сторон выре10 зы для размещения в них перемычки пальца

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ № 1119036, кл. 45 с 89/00, 1962 (прототип).
