Реферат



Сеюз Соеетскик

Социалистических

Рк ублес

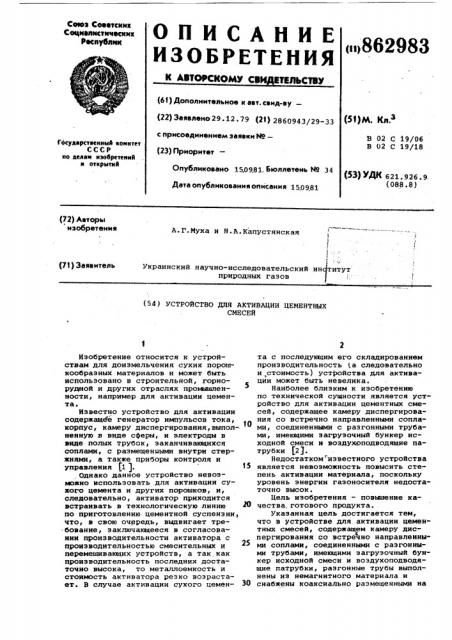

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ о>862983

It АВТОРСКОМУ СВ ИЗЛЬСТВУ (61) Дополнительное к ввт. свид-ву— (22) Заявлено 29. 12. 79 (21) 286094 3/29-33 с присоединением заявки Ио— (23) Приоритет—

С}публиковано 15.0981. бюллетень N9 34 р1)м. к.

В 02 С 19/06

В 02 С 19/18

Государственннй комитет

СССР но делам изобретений и открмтнй (5З) УДК 621.926.9. (088.8) Дата опубликования описания 150981 (72) Лвторы изобретения

А;Г.Муха и Н.A.Êàïóñòÿíñêàÿ

f с

Украинский научно-исследовательский ин титут природных газов (71) Заявитель (54) УСТРОЙСТВО,ЦЛЯ АКТИВАЦИИ ЦЕМЕНТНЫХ

СМЕСЕЙ

Изобретение относится к устройствам для доиэмельчения сухих порошкообраэных материалов и может быть использовано в строительной, горнорудной и других отраслях промышленности, например для активации цемента.

Известно устройство для активации содержащее генератор импульсов тока, корпус, камеру диспергирования,выполненную в виде сферы, и электроды в виде полых трубок, заканчивающихся соплами, с размещенными внутри стержнями, а также приборы контроля и управления (1 ).

Однако данное устройство невозможно испольэовать для активации сухого цемента и других порошков, и, следовательно, активатор приходится встраивать в технологическую линию 20 по приготовлению цементной суспензии, что, в свою очередь, выдвигает требование, заключакщееся в согласовании производительности активатора с производительностью смесительных и перемешивающих устройств, а так,как производительность последних достаточно высока, то металлоемкость и стоимость активатора резко возрастает. В случае активации сухого цемен- ЗО та с последующим его складированием производительность (а следовательно и,стоимость) устройства для активации может быть невелика.

Наиболее близким к изобретению по технической сущности является устройство для активации цементных смесей, содержащее камеру диспергирования со встречно направленными соплами, соединенными с разгонными трубами, имеющими загрузочный бункер исходной смеси и воздухюподводящие патрубки (2).

Недостатком"известного устройства является невозможность повысить степень активации материала, поскольку уровень энергии гаэоносителя недостаточно высок.

Цель изобретения — повьваение качества.готового продукта.

Указанная цель достигается тем, что в устройстве для активации цементных смесей, содержащем камеру диспергирования со встречно направленными соплами, соединенными с раэгоннымн трубами, имеющими загрузочный бункер исходной смеси и воэдухоподводящие патрубки, разгонные трубы выполнены из немагнитного материала и снабжены коаксиально размещенными на

862983 них кольцевыми камерами, в каждой из которых смонтированы охватывающий поверхность раэгонной трубы соленоид и установленные по ее окружности параллельно образующим поверхности разгонной трубы встречно направленные разрядные электроды, а полость кольцевой камеры заполнена рабочей жидкостью, при этом разгонные трубы на участке междУ загРУзочным бункером кольцевой камерой выполнены из материала, злектризуемого трением.

На фиг.1 схематически изображено устройство для активации цементных смесей, продольный разрез; на фиг.2 сечение A-A на фиг,1.

Устройство содержит камеру дис- I5 пергирования 1 со встречно направленными соплами 2, соединяемыми с разгоными трубами 3 (на фиг.1 другая труGa не показана), загрузочный бункер

4, воздухоподводящие патрубки 5. Каж- щ дая разгонная труба 3 выполнена из немагнитного материала и снабжена коаксиальной кольцевой камерой 6, Полость последней заполнена рабочей жидкостью, в которой помещены встречно направленные разрядные электроды

7. В кольцевой камере 6 на поверхности разгонной трубы размещен соленоид

8. Участок 9 разгонной трубы 3, расположенный между бункером 4 и кольцевой камерой 6, выполнен из матери- ® ала, электризуемого трением (могут быть применены соответствующие синтетические материалы).

Устройство работает следующим об35 разом.

Цементный порошок подают в рабочее пространство трубы 3, одновременно подают по воздухопроводам 5 сжатый воздух. Цемент увлекается потоком воздуха в участок 9 трубы иэ син- ф) тетического материала, что приводит к электризации частиц в результате многократных соударений частиц цемента о стенки трубы. Величина заряда, приобрета мал частицами, соответствует заря у, возникающему под воздействием поля, образованного напряже-, нием 35-60 кВ. Далее заряженные частицы цемента попадают. 6 кольцевую камеру 6, где в процессе создания высоковольтных разрядов между элек- . тродами 7 в соленоиде 8 возникают .импульсные магнитные поля, взаимодействие которых с зарядом частиц позволяет последние разгонять до сверхзвуковых скоростей после прохождения их через насадки сопла 2.

В камере диспергирования 1 происходит соударение импульсных потоков, за счет чего удельная поверхность цемента возрастает.

Увеличение удельной поверхности цемента позволяет регулировать .строительно-технические свойства цементного теста и камня.

Формула изобретения

Устройство для активации цементных смесей, содержащее камеру диспергирования со встречно направленными соплами, соединенными с разгонными трубами, имеющими загрузочный бункер исходной смеси и воздухоподводящие патрубки, о т л и ч а ю щ е е с я тем, что, с целью повышейия качества готового продукта, разгонные трубы выполнены из немагнитного материала и снабжены коаксиально размещенными на них кольцевыми камерами, в каждой из которых смонтированы охватывающий поверхность разгощной трубы соленоид и установленные по ее окружности параллельно. образующим поверхности разгонной трубы встречно направленные разрядные электроды, а полость кольцевой камеры заполнена рабочей жидкостью, при этом разгонные трубы на участке между загрузочным бункером и кольцевой камерой выполнены иэ материала, электризуемого трением.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 587238, кл. Е 23 В 33/138, 1973, 2. Авторское свидетельство СССР

У 688221, кл. В 02 С 19/06, 1978.
