Реферат



М 8630

К1асег+ .Нт,— 1у—

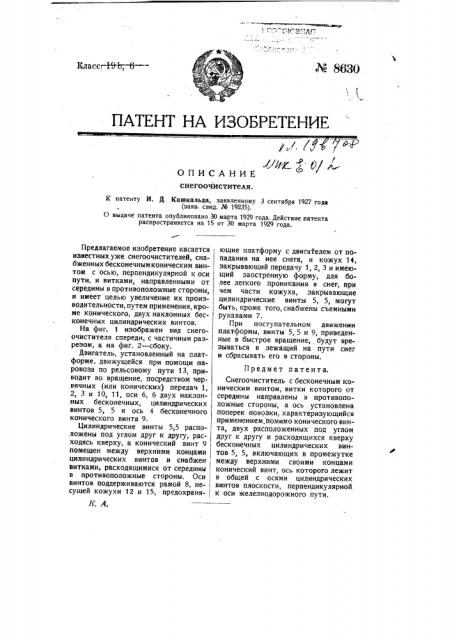

ПАТЕНТ HA ИЗОБРЕТЕНИЕ

/ .Р . g б/ г

ОПИСАНИЕ снегоочистителя.

К патенту И. Д. Кашкальда, заявленному 3 сентября 1927 года (ваяв. санд. № 19235).

О выдаче патента опубликовано 30 марта 1929 года. Действие патента распространяется на 15 от 30 марта 1929 года, Предлагаемое изобретение касается известных уже снегоочистителей, снабженных бесконечным коническим винтом с осью, перпендикулярной к оси пути, и витками, направленными от середины в противоположные стороны, и имеет целью увеличение их производительности, путем применения, кроме конического, двух наклонных бесконечных цилиндрических винтов, На фиг. 1 изображен вид снегоочистителя спереди, с частичным разрезом, а на фиг. 2 — сбоку.

Двигатель, установленный на платформе, движущейся при помощи паровоза по рельсовому пути 13, приводит во вращение, посредством червячных (или конических) передач 1, 2, 3 и 10, 11, оси б, б двух наклонных бесконечных, цилиндрических винтов 5, 5 и ось 4 бесконечного конического винта 9.

Цилиндрические винты 5,5 расположены под углом друг к другу, расходясь кверху, а конический винт 9 помещен между верхними концами цилиндрических винтов и снабжен витками, расходящимися от середины в противоположные стороны. Оси винтов поддерживаются рамой 8, несущей кожухи 12 и 15, предохраняющие платформу с двигателем от попадания на нее снега, и кожух 14, закрывающий передачу 1, 2, 3 и имеющий заостренную форму, для более легкого проникания в снег, при чем части кожуха, закрывающие цилиндрические винты 5, 5, могут быть, кроме того, снабжены съемными рукавами 7.

При посту пательном движении платформы, винты 5, 5 и 9, приведенные в быстрое вращение,, будут врезываться в лежащий на пути снег

; и сбрасывать его в стороны.

Предмет патента.

Снегоочиститель с бесконечным коническим винтом, витки которого от ! середины направлены в противоположные стороны, а ось установлена поперек повозки, характеризующийся применением, помимо конического винта, двух расположенных под углом друг к другу и расходящихся кверху бесконечных цилиндрических винтов 5, 5, включающих в промежутке между верхними своими концами конический винт, ось которого лежит в общей с осями цилиндрических винтов плоскости, перпендикулярной . к оси железнодорожного пути.

К патенту И, Д. КАШКАЗПэДА № 8ЯО

Фиг, 1

Фиг. 2
