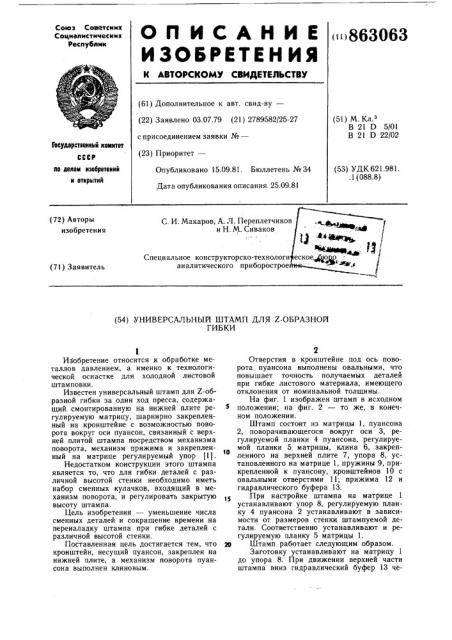

Изобретение относится к обработке металлов давлением, а именно к технологической оснастке для холодной листовой штамповки.

Известен универсальный штамп для Z-образной гибки за один ход пресса, содержащий смонтированную на нижней плите регулируемую матрицу, шарнирно закрепленный на кронштейне с возможностью поворота вокруг оси пуансон, связанный с верхней плитой штампа посредством механизма поворота, механизм прижима и закрепленный на матрице регулируемый упор (1).

Недостатком конструкции этого штампа является то, что для гибки деталей с различной высотой стенки необходимо иметь набор сменных кулачков, входящий в механизм поворота, и регулировать закрытую высоту штампа.

Цель изобретения — уменьшение числа сменных деталей и сокращение времени на переналадку штампа при гибке деталей с различной высотой стенки.

Поставленная цель достигается тем, что зз кронштейн, несущий пуансон, закреплен на нижней плите, а механизм поворота пуансона выполнен клиновым.

Отверстия в кронштейне под ось поворота пуансона выполнены овальными, что повышает точность получаемых деталей при гибке листового материала, имеющего отклонения от номинальной толщины.

На фиг. 1 изображен штамп в исходном положении; на фиг. 2 — то же, в конечном положении.

Штамп состоит из матрицы 1, пуансона

2, поворачивающегося вокруг оси 3, регулируемой планки 4 пуансона, регулируемой планки 5 матрицы, клина 6, закрепленного на верхней плите 7, упора 8, установленного на матрице 1, пружины 9, прикрепленной к пуансону, кронштейнов 10 с овальными отверстями 11; прижима 12 и гидравлического буфера 13.

При настройке штампа на матрице 1 устанавливают упор 8, регулируемую планку 4 пуансона 2 устанавливают в зависимости от размеров стенки штампуемой детали. Соответственно устанавливают и регулируемую планку 5 матрицы 1.

Штамп работает следующим образом.

Заготовку устанавливают на матрицу 1 до упора 8. При движении верхней части штампа вниз гидравлический буфер 13 че863063

Формула изобретения

Диг рез прижим 12 зажимает головку. При дальнейшем движении клин 6 поворачивает пуансон 2 с планкой 4 на осях 3, расположенных в овальных отверстиях 11 кронштейнов 10, и производят гибку заготовки. При раскрытии штампа клин 6 освобождает пуансон 2, который пружиной 9 возвращается в исходное положение.

1. Универсальный штамп для 2 .-образной гибки, содержащий смонтированную на нижней плите регулируемую матрицу, шарнирно закрепленный на кроштейне с возможностью поворота вокруг оси пуансон, связанный с верхней плитой штампа посредством механизма поворота, механизм прижима и закрепленный на матрице регулируемый упор, отличающийся тем, что, с целью уменьшения числа сменных деталей и сокращения времени на переналадку штампа при гибке деталей с различной высотой стенки, кронштейн, несущий пуансон, закреплен на нижней плите а механизм поворота пуансона выполнен клиновым.

2. Штамп .о п. 1, отличающийся тем, что с целью поь шения точности получаемых деталей при гибке листового материала, имеющего отклонения от номинальной толщины, отверстия в кроштейне под ось поворота пуансона выполнены овальными.

Источники информации, принятые во внимание при экспертизе

1. Патент ГДР № 88068, кл. В 21 D 5/06, опубли к. 20.02.72.
