Класс 45f, 5„

СССР

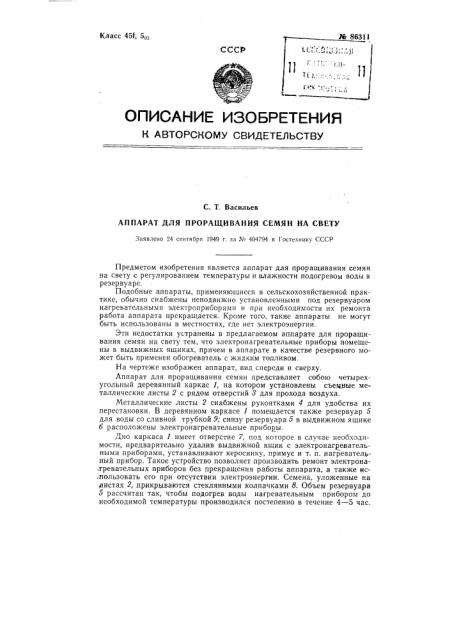

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С. T. Васильев

АППАРАТ ДЛЯ ПРОРАЩИВАНИЯ СЕМЯН НА СВЕТУ

Заявлено 24 сентября )949 г. за K 404794 в Гостехнику СССР

Предметом изобретения является аппарат для проращивания семян на свету с регулированием температуры и влажности подогревом воды в резервуаре.

Подобные аппараты, применяющиеся в сельскохозяйственной практике, обычно снабжены неподвижно установленными под резервуаром нагревательными электроприборами и при необходимости их ремонта работа аппарата прекращается. Кроме того, такие аппараты не могут быть использованы в местностях, где нет электроэнергии.

Эти недостатки устранены в предлагаемом аппарате для проращивания семян на свету тем, что электронагревательные приборы помещены в выдвижных ящиках, причем в аппарате в качестве резервного может быть применен обогрева1ель с жидким топливом.

На чертеже изображен аппарат, вид спереди и сверху.

Аппарат для проращивания семян представляет собою четырехугольный деревянный каркас 1, на котором установлены съецные металлические листы 2 с рядом отверстий 8 для прохода воздуха.

Металлические листы 2 снабжены рукоятками 4 для удобства их перестановки. В деревянном каркасе 1 помещается также резервуар 5 для воды со сливной трубкой 9; снизу резервуара 5 в выдвижном ящике

6 расположены электронагревательные приборы.

Дно каркаса 1 имеет отверстие 7, под которое в случае необходимости, предварительно удалив выдвижной ящик с электронагпевательными приборами, устанавливают керосинку, примус и т. п. нагревательный прибор. Такое устройство позволяет производить ремонт электрона.гревательных приборов без прекращения работы аппарата, а также ис.пользовать его при отсутствии электроэнергии. Семена, уложенные на листах 2, прикрываются стеклянными колпачками .8. Объем резервуара

5 рассчитан так, чтобы подогрев воды нагревательным прибором до необходимой температуры производился постепенно в течение 4 — 5 час. № 86311

Предмет изобретения

Аппарат для проращивания семян на свету с регулированием температуры и влажности подогревом воды в резервуаре, о тл и ч а ю щи и с я тем, что, с целью свободного доступа к нагревательным элементам электрообогрева, они помещены в выдвижных ящиках, причем в качестве резервного может быть применен обогреватель с жидким топливом, помещаемый в отверстие дна аппарата.

Комитет ло делам изобретений и открытий при Совете Министров СССР

Редактор А. К, Лейкина

Информационно-издательский отдел.

Объем 0,17 л. л. Зак. 7221

Подл к печ 41Х-59 г

Тираж 360 Цена 25 коп.

Типография Комитета ло делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.
