Реферат

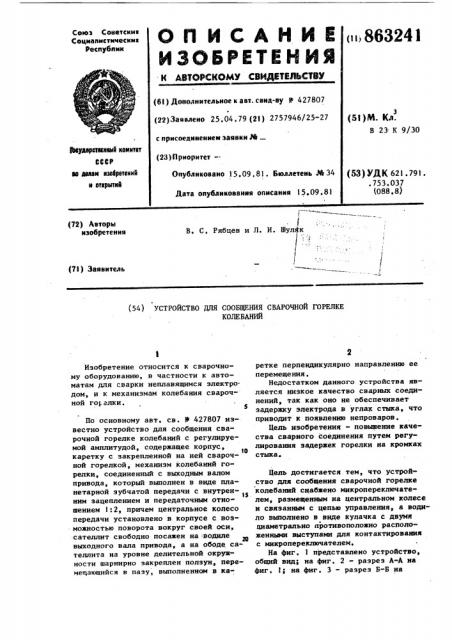

ОП ИКАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социанистическии

Республик и,863241

{6l ) Дополнительное к авт. свид-ву Ф 427807 (22) Заявлено 25,04,79 (2! ) 2757946/25-27 (5t)M. Кл.

В 23 К 9/30 с присоединением заявки М (23) П риоритет—

Ркуаарстюшы11 кеиктет

СССР ке делан кза4ретеник и еткрытк11

ОпУбликовано 15.09.81. Бюллетень Pg 34

Дата опубликования описания 15.09 .81 (53) УДК 621. 791..753.037 (088.8) (72) Авторы изобретения

В. С. Рябцев и Л. И. Шуляк (7I) Заявитель (54) УСТРОЙСТВО ДЛЯ СООБЩЕНИЯ СВАРОЧНОЙ ГОРЕЛКЕ

КОЛЕБАНИЙ

Изобретение относится к сварочному оборудованию, в частности к автоматам для сварки неплавящимся электро. дом, и к механизмам колебания сварочной гот.глкн.

По основному авт. св. Ф 427807 известно устройство для сообщения сварочной горелке колебаний с регулируемой амплитудой, содержащее корпус, 10 каретку с закрепленной на ней сварочной горелкой, механизм колебаний горелки, соединенный с выходным валом привода, который выполнен в виде планетарной зубчатой передачи с внутрен1% ним зацеплением и передаточным отношением 1:2, причем центральное колесо передачи установлено в корпусе с возможностью поворота вокруг своей оси, сателлит свободно посажен на водиле выходного вала привода, а на ободе сателлита на уровне делительной окружности шарнирно закреплен ползун, перемещающийся в пазу, выполненном в каретке перпендикулярно направлению ее перемещения.

Недостатком данного устройства является низкое качество сварных соединений, так как оно не обеспечивает задержку электрода в углах стыка, что приводит к появлению непроваров, Цель изобретени т — повышение качества сварного соединения путем регулирования задержек горелки на кромках стыка

Цель достигается тем, что устройство для сообщения сварочной горелке колебаний снабжено микропереключателем, размещенным на центральном колесе и связанным с цепью управления, а водило выполнено в виде кулачка с двумя диаметрально противоположно расположенными выступами для контактирования с микропереключателем.

На фиг. 1 представлено устройство, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг, 3 — разрез Б-Б на

86324 фиг. 1; на фиг. 4 — траектория перемещения электрода по стыку.

В корпусе I смонтирован электродвигатель 2 с редуктором 3. На корпусе редуктора 3 с возможностью поворота установлено центральное колесо 4 с внутренним зубом. На выходном валу 5 редуктора 3 соосно с колесом 4 закреплено водило 6, выполненное в виде кулачка с двумя диаметрально проти- 10 воположными выступами 7 и через шарик

8 связанное с микропереключателем 9.

Последний жестко закреплен на торце колеса 4. В водиле 6 закреплен один конец оси IO сателлита ll, в котором д установлена ось 12 с сухарем 13, перемещающимся в пазу 14 ползуна IS.

Передаточное отношение планетарной передачи, колесо 4 — сателлит ll равно 1:2, а ось !2 лежит на делительной окружности колеса 4.

В корпусе 1 смонтированы шариковые направляющие 16, в которпх установлен ползун 15. С последним кинематически связана планка 17, закрепленная одним концом на горелке 18, которая имеет две оси 19, подвижно установленные в щеках 20, жестко закрепленных на корпусе l. В корпусе 1 закреплен с возможностью поворота винт 21, кинематически

30 связанный через гайку 22 с колесом 4.

Устройство имеет цепь управления приводом (не показана), в которую включен микропереключатель 9 °

Устройство работает следующим образом, 35

Устанавливают амплитуду колебаний.

Для этого разворачивают колесо 4 винтом 21 относительно редуктора 3. 3атем включают электродвигатель 2. При вращении водила 6 сухарь 13 совершает возвратно-поступательное перемещение в пазу 14 ползуна 15, При этом ползун

15 перемещается в направляющих 16, а планка 17 вместе с горелкой 18 поворачивается на осях 19 и осуществляет 4S колебание электрода по кривой А (см.

1 4 фиг. 4), Б — перемещение горелки 18 вдоль кромки, точки О и д — моменты включения и выключения соответственно двигателя 2.

При вращении вала 5 вращается водило 6. Последнее периодически нажимает выступами 7 иа шарик 8 и воздействует на микропереключатель 9. Сигнал от микропереключателя 9 подается в цепь управления электродвигателя 2.

Электродвигатель 2 снижает число оборотов, при этом горелка 18 движется по линии CN --8, т. е. по кривой 5 ..

В точке 5 электродвигатель 2 вновь включается на номинальные обороты и горелка 18 опять перемещается по кривой А . Время перемещения горелки

18 на участке О -б регулируется реле времени.

Предлагаемое изобретение позволит повысить качество сварного соединения, sa время задержек электрода в углах стыка, что уменьшит íà 20Х количество брака, выраженного в уменьшении таких дефектов, как непровары, несплавления на кромках стыка.

Формула изобретения

Устройство для сообщения сварочной горелке колебаний по авт. св, 1 427807, о т л и ч а ю щ е е с я тем, что, с целью повышения качества сварного соединения путем регулирования задержек горелки на кромках стыка, устройство снабжено микропереключателем, размещенным на центральном колесе и связанным с цепью управления, а водило выполнено в виде кулачка с двумя диаметрально противоположно расположенными выступами для контактирования с микропереключателем.

Источники информации, принятые во внимание при экспертизе

I. Авторское свидетельство СССР

В 427807. кл. В 23 К 9/30, 29.09.72.
