Стыковое соединение строительных элементов
Иллюстрации
Реферат
Союз Советскик
Социалистических
Реслублии

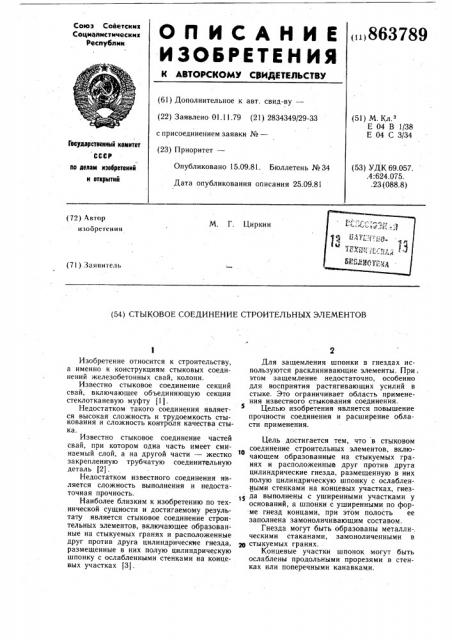

О П И С A Н И Е 863789
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 01.11.79 (21) 2834349/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл з
Е 04 В 1/38
Е 04 С 3/34
Гооударетвеиимк комитет
СССР до делан изовретеиий и открнтий (53) УДК 69.057. .4: 624.075. .23 (088.8) Опубликовано 15.09.81. Бюллетень № 34
Дата опубликования описания 25.09.81 (72) Автор изобретения
М. Г. Ци рки н (71) Заявитель (54) СТЫКОВОЕ СОЕДИНЕНИЕ СТРОИТЕЛЬНЫХ ЭЛЕМЕНТОВ
Изобретение относится к строительству, а именно к конструкциям стыковых соединений железобетонных свай, колонн.
Известно стыковое соединение секций свай, включающее объединяющую секции стеклотканевую муфту (1).
Недостатком такого соединения является высокая сложность и трудоемкость стыкования и сложность контроля качества стыка.
Известно стыковое соединение частей свай, при котором одна часть имеет сминаемый слой, а на другой части — жестко закрепленную трубчатую соединительную деталь (2).
Недостатком известного соединения является сложность выполнения и недостаточная прочность.
Наиболее близким к изобретению по технической сущности и достигаемому результату является стыковое соединение строительных элементов, включающее образованные на стыкуемых гранях и расположенные друг против друга цилиндрические гнезда, размещенные в них полую цилиндрическую шпонку с ослабленными стенками на концевых участках (3).
Для защемления шпонки в гнездах используются расклинивающие элементы. При, этом защемление недостаточно, особенно для восприятия растягивающих усилий в стыке. Это ограничивает область применения известного стыкования соединения.
Целью изобретения является повышение прочности соединения и расширение области применения.
Цель достигается тем, что в стыковом соединение строительных элементов, включающем образованные на стыкуемых гранях и расположенные друг против друга цилиндрические гнезда, размещенную в них полую цилиндрическую шпонку с ослабленными стенками на концевых участках, гнез1 да выполнены с уширенными участками у оснований, а шпонки с уширенными по фор-ме гнезд концами, при этом полость ее заполнена замоноличивающим составом, Гнезда могут быть образованы металли-, ческими стаканами, замоноличенными в щ стыкуемых гранях.
Концевые участки шпонок могут быть ослаблены продольными прорезями в стенках или поперечными канавками.
863789
Кроме того, стенки на концевых участках шпонки могут быть выполнены с поперечными гофрами.
На фиг. 1 изображено стыковое соединение; на фиг. 2 — шпонка с гофрированными концевыми участками; на фиг. 3 то же, с поперечными канавками; на фиг. 4то же, с продольными прорезями.
Стыковое соединение строительных элементов 1 содержит расположенные друг против друга гнезда 2 с уширенными участ- 1О ками 3 у оснований. Гнезда объединены полой цилиндрической шпонкой 4 с уширенными по форме гнезд концами 5. Полость шпонки заполнена замоноличивающим составом 6, например бетонной смесью или клеющей массой. 15
Ослабление концевых участков шпонки может быть выполнено путем образования в стенках продольных прорезей 7, поперечных канавок 8, поперечных гофр 9. Гнездо может быть образовано металлическим стаканом 10.
Соединение осуществляют следующим образом.
После установки нижнего сдвинутого элемента 1, например секции сваи, в замоноличенный стакан 10 вставляют шпонку 4, наполненную бетонной смесью или клеющей массой 6. Затем устанавливают верхний стыкуемый элемент так, чтобы выступающая часть шпонки попадала в гнездо.
В зависимости от прочности стенок шпон. ки ее осаждение может произойти либо от собственного веса верхнего элемента, либо в результате дополнительного воздействия на него, например сваебойным молотом.
При осаждении шпонки стенки ее на концевых участках деформируются по форме з5 уширений гнезд. После затвердения и набора прочности замоноличивающего состава получается надежное стыковое соединение, хорошо воспринимающее как сжимающее, так и растягивающие усилия.
Изобретение позволяет повысить проч- 4о ность стыков строительных конструкций и использовать их для соединения конструкций, испытываюших как сжимающие, так и растягивающие усилия. Процесс сборки конструкций с такими стыками прост и не трудоемок.
Формула изобретения
1. Стыковое соединение строительных элементов, включающее образованные на стыкуемых гранях и расположенные друг против друга цилиндрические гнезда, размещенную в них полую цилиндрическую шпонку с ослабленными стенками на концевых участках, отличающееся тем, что, с целью повышения прочности соединения и расширения области применения, гнезда выполнены с уширенными участками у оснований, а шпонка с уширенными по форме гнезд концами, при этом полость ее заполнена замоноличивающим составом.
2. Стыковое соединение по п. 1, отличающееся тем, что, гнезда образованы металлическими стаканами, замоноличенными в стыкуемых гранях.
3. Стыковое соединение по п. 1, отличиющееся тем, что в стенках на концевых участках шпонки образованы продольные прорези.
4. Стыковое соединение по пп. 1 и 3, отличающееся тем, что в стенках на концевых участках шпонки образованы поперечные канавки.
5. Стыковое соединение по пп. 1, 3 и 4, отличающееся тем, что, стенки на концевых участках шпонки выполнены с поперечными гофрами.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 609829, кл. Е 02 d 5/52, 1978.
2. Авторское свидетельство СССР № 264232, кл. Е 02 d 5/54, 1965.
3. Патент Англии № 1288088, кл. Е 04 В 1/58, опублик. 1969.
863789
/О ф
@ .2
Составитель Н. Радковский
Редактор Н. Горват Техред А. Бойкас Корректор В. Синицкая
Заказ 7724/47 Тираж 768 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий "
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
