Реферат



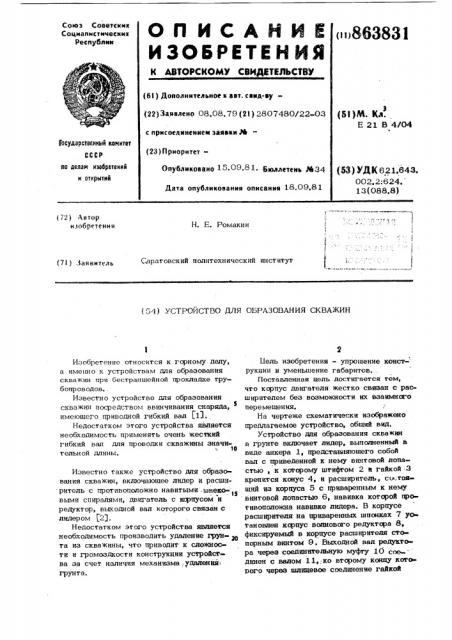

(72) Автор изобретения

Н. Е. Ромакин

Саратовский политехнический институт (71) Заявитель (54 } УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ СКВАЖИН

Известно также устройство для образования скважин, включающее лидер и расширитель с противоположно навитыми .шнеко-, выми спиралями, двигатель с ксрпусом и редуктор, выходной вал которого связан с лидером 21.

Недостатком этого устройства является необходимость производить удаление грун- ® га из скважины, что приводит к сложности и громоздкости конструкции устройства за счет наличия механизма, удаления грунта.

Изобретение относится к горному делу, а именно к устройсгвам для образования скважин при бесграншейной прокладке груб опр ов одов..

Известно устройство для образования скважин посредством ввинчивания снаряда, имеющего приводной гибкий вал (13.

Недостатком этого устройства является необходимость применять очень жесткий гибкий вал для проводки скважины значи19 тельной длины.

Uem изобретения — упрощение конст- рукции н уменьшение габаритов..

Поставленная цель досгигаегся reM, что корпус двигателя жестко связан с расширителем беэ возможности их взаимного пере мешен ия.

На чертеже схематически изображено предлагаемое устройство, общий вид, Устройство для образования скважин в грунте включает лидер, выполненный в виде анкера 1, представляющего собой вал с приведенной к нему винтовой лопастью, к которому штифтом 2 и гайкой 3 крепится конус 4, и расширитель, со гоящий иэ корпуса 5 с приваренным к нему винтовой лопастью 6, навивка которой противоположна навивке лидера. В корпусе расширителя на приваренных шпонках 7 уо» тановлен ксрпус волнового редуктора 8, фиксируемый в корпусе расширителя стопорным винтом 9. Выходной вал редуктоРа чеРез соединительнУю мУфтУ 10 сое». динен с валом 11,:ко второму концу которого через шлицевое соединение гайкой

863831

12 крепится фпанец 13, закрепленный винтами 14 к лидеру, Вал 11 установлен на радиальных 15 и упорном 16 )подшипниках в обойме 17, закрепленной в корпусе расширителя сг0110pHblM BBHroM 1 8. Нри вод лидера осуществляется or фланцевого двигателя 19 через волновой генератор

20, гибкое колесо 21, зубчатую муфту 22 и выходной вап 23. Ток к двигателю под водится через токосьемник ?4 кабелем. 1о

Ътя осуществления проходки включается двигатель. Выходной вал редуктора вращает вал с лидером по часовой стрелке, Лидер, ввинчиваясь в грунт, перемещается в сторону проходки, образуя лидерную 1s скважину. Реактивный момент вращает корпус редуктора, а с ним и расширитель в противоположном направлении, т.е. против часовой стрелки. Так как витки винтовой лопасти на расширителе имеют обратную навивку лидера, то расширитель также перемешается в том же направлении, что и лидер, расширяя скважину до нужного размера.

В начальный момент проходки скважины,>> когда расширитель не внедрен в грунт, реактивный момент воспринимается направля ющей рамой.

Устройство работает при отсутствии проворачивания в грунте (срыва грунта) лидера и расширителя.

Формула изобретения

Устройство для образования скважин, включающее лидер и расширитель с противоположно навитыми шнековыми спира лями, двигатель с корпусом и редуктор, выходной вал которого связан с лидером, отличающеесягем, что,сцелью упрощения конструкции и уменьшения габаритов, корпус двигателя жестко связан с расширителем.

Источники информации, принятые во внимание при экспертизе

1. Патент США М 35 >0698, кл. 175-57, опублик. 1970.

2. Патент C)JIA М 3572449, кл. 175-57, опубпик. 1971 (протогип).
