Устройство для соединения плоских деталей с упругим элементом

Устройство для соединения плоских деталей с упругим элементом

Иллюстрации

Показать все

Реферат



Сееэ Севетския

Ъециалнстнчаския

Рк публии н>863889

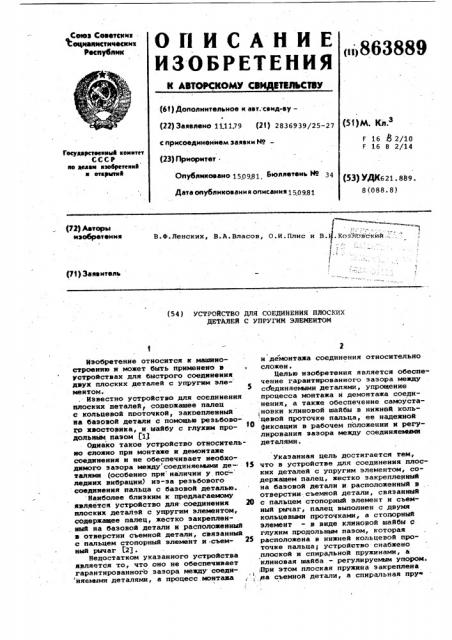

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ИТИЛЬС2ВУ (6t) Дополнительное к авт. свмд-ву— (22) Заявлено 111179 (21} 2836939/25-27 (51)М. Кл.З

F 16 8 2/10

F 16 В 2/14 с присоединением заявки Ив (23) Приоритет .

1всуяврствекныя квинтет

СССР

IIO 3CJION N306pCTCII1l1 я вткРмтмя

Опубликовано 150981 Ь оллетемь Й9 34 (53) УДХ621. 889.

8(088.8) Дата опубликования описания 150981

Ф

В.Ф.Ленских, В.А.Власов, О.И.Плис и В..Козл бв с:кй-й, 1

1 b (72) Авторы изобретеммя (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ПЛОСКИХ

ДЕТАЛЕЯ С УПРУГИИ ЭЛЕМЕНТОМ

Изобретение относится к машиностроению и может быть применено в устройствах для быстрого соединения двух плоских деталей с упругим элементом. .- Известно устройство для соединения плоских петалей сопеожашее палец с кольцевой пооточкой, закоепленный на базовой детали с помощью резьбовот;о хвостовика, и шайбу с глухим продольным пазом Г13

Однако такое устройство относительно еложно при монтаже и демонтаже соединения и не обеспечивает необходимого зазора между соединяемыми де- tS талями (особенно прн наличии у пос ледних вибрации) из-за резьбового соединения пальца с базовой деталью.

Наиболее близким к предлагаемому является устройство для-соединения 20 плоских деталей с упругим элементом, содержащее палец, жестко закрепленный на базовой детали н расположенный в отверстии съемной детали, связанный с пальцем стопорный элемент и съем- 25 ный рычаг P2g.

Недостатком указанного устройства является то, что оно не обеспечивает гарантированного зазора между соеди няеваами деталями, а процесс монтажа и демонтажа соединения относительно сложен.

Целью изобретения является обеспечение гарантированного зазора между сстеднняеьымн деталями, упрощение процесса монтажа и демонтажа соединения, а также обеспечение самоуста1 нонки клиновой шайбы в нижней коль. цевой проточке пальца, ее надежной фиксации в рабочем положении арегулировання зазора между соединяемвеи деталями.

Укаэанная цель достигается тем, что в устройстве для соединения плоских деталей с упругим элементом, содержащем палец, жестко закрепленный на базовой детали и- расположенный в отверстии съемной детали, связанный с пальцем стопорный элемент н съемный рычаг, палец выполнен с двумя кольцевыми проточками, а стопарный элемент - в виде клиновой шайбы с глухим продольным пазом, которая расположена в нижней кольцевой проточке пальца; устройство снабжено плоской и спиральной пружинами, а клиновая шайба — регулируемым упором.

;При этом плоская пружина закреплена ,на съемной детали, а спиральная пру»

863889 жина расположена между клиновой шай- бой и плоской пружиной.

На фиг. 1 показано предлагаемое устройство в нерабочем состоянии, продольный разрез; на фиг. 2 — то же в рабочем положении на фиг. 3:-. Устройство в рабочем положении, .вид в рлане.

Устройство содержит палец 1 с дву-. мя кольцевыми проточками, жестко закрепленный на базовой детали 2 и расположенный в отверстии съемной детали 3, клиновую шайбу 4 с регулируемым упором 5, плоскую б и спиральную 7 ружины и съемный рычаг 8. При этом плоская пружина б закреплена на съемной детали 3, а спиральная пружина 7 расположена между клиновой шайбой 4 и плоской пружиной б. Между базовой и съемной деталями расположен упругий элемент 9.

Устройство работает следующим образом.

На базовую деталь 2 устанавливают съемную деталь 3 таким образом, чтобы палец 1 располагался в ее отверстии. В верхней кольцевой проточке пальца i размещают вилкообразный конец съемного рычага 8, нажатием на плоскую пружину б переводят ее в положение "Соединено". При этом спиральная пружина 7 сжимается и прижимает клиновую шайбу 4 к пальцу 1. При нажатии на свободный конец съемного рычага 8 деталь 3 сжимает упругий элемент 9 и клиновая шайба 4 вкодит в нижнюю кольцевую проточку пальца до соприкосновения последнего с упором 5 . Затем убирается съемный рычаг

8. демонтаж соединения осуществляется в обратном порядке.

Регулирование зазора между соеди-. няемыми деталями осуществляется с помощью упора 5. При этом выдвижение упора 5 в сторону пальца 1 уменьшает а вывинчивание упора увеличивает зазазор.

Таким образом, предложенное устройство обеспечивает быстрое и надежное соединение плоских деталей с упругим элементом с гарантированным зазором между ними, а также позволя-. ет, при необходимости, регулировать величину последнего.

Положительный эффект от использования устройства достигается за счет улучшения его эксплуатационных характеристик и повышения надежности соединения.

Формула изобретения

fO

1. Устройство для соединения плоских деталей с упругим элементом, содержащее палец, жестко закрепленный на базовой детали и расположенный в $ отверстии съемной детали, связанный с .пальцем стопорный элемент и съемный рычаг, о т л и ч а ю щ е е с я тем, что, с целью обеспечения гарантированного зазора между соединяемыЯ} ми деталями и упрощения процесса монтажа н демонтажа соединения, палец выполнен с двумя кольцевыми проточками, а стопорный элемент — в виде клиновой шайбы с глухим продольным пазом, при этом укаэанная шайба расположена s нижней кольцевой проточке пальца.

2. Устройство по и. 1, о т л: и ч аю щ е е с я тем, что, с целью обеспечения самоустановки клиновой шайбы в нижней кольцевой проточке пальца и ее надежной фиксации в рабочем положении, оно снабжено плоской и спиральной пружинами, при этом плоская пружина закреплена на съемной детали, а спиральная пружина расположена между клиновой шайбой и плоской пружиной., 3. Устройство по пп.1 и 2, о тл и ч а ю щ е е с я тем, что, с целью регулирования зазора между со49 единяемыми деталями, клиновая шайба .снабжена регулируеьа м упором.

Источники информации, принятые во внимание при экспертизе4 1. Авторское свидетельство СССР

9 376607, кл. F 16 В 35/04, 1970.

2. Авторское свидетельство СССР

Ю 635307, кл. F:16 В 2/10, 1977:(про- тотип).
