Реферат



1111863936

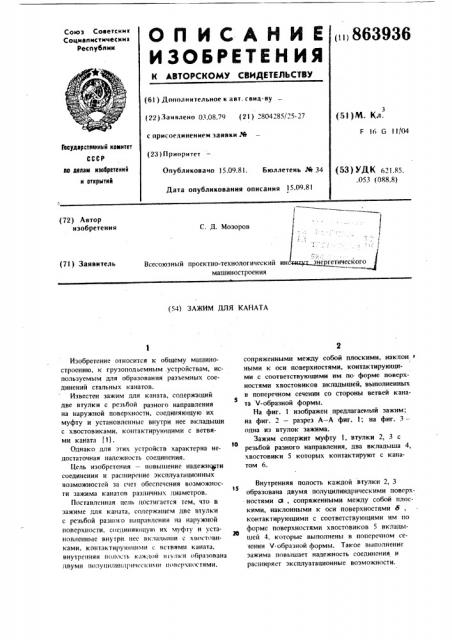

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соаетскнк

Социалистических

Республик

=е (6E ) Дополнительное к авт. свил-ву (22) Заявлено 03.08.79 (21) 2804285/ 5-27 (5E)M. Кл.

F 16 G EEt04 с присоединением заявки ¹

Госудорстооииый комитет

СССР (28) Приоритет ло долам изооретеиий и открытий

Опубликовано 15.09.81. Бюллетень № 34

Дата опубликования описания 15.09.81 (53) УДК 621.85. ..053 (088.8) (72) Автор изобретения

С Д. Мозо ров

1

Всесоюзный проектно-технологический ин мщу.энеогетического (71) Заявитель машиностроения (54) ЗАЖИМ ДЛЯ КАНАТА

Изобретение относится к общему машиностроению, к грузоподьемным .устройствам, используемым для образования разъемных соединений стальных канатов.

Известен зажим для каната, содержащий две втулки с резьбой разного направления на наружной поверхности, соединяющую их муфту и установленные внутри нее вкладыши с хвостовнкамн, контактирующими с ветвями каната (E).

Однако для этих устройств характерна недостаточная надежность соединения, Цель изобретения — повьпненне надежности соединения н расширение эксплуатационных возможностей эа счет обеспечения возможности зажима канатов различных диаметров.

Поставленная цель цостигается тем, что в зажиме для каната, соцержаптем две втулки с резьбой разного напра«лення ца наружной поверхности, специ«як«цую Нх муф1у н установлешгые внутри. «ес вкладыши с х«остовиками, контактирую1цими с «ствямп каната, внутренняя поносэь каждой «1улкн образована двумя Iн):lglIIIIIH)IIlpH Icск«мll псч1с1 хностйми. сопряженными между собой плоскими, наклон

I ными к оси поверхностями, контактирующими с соответствующими им по форме поверхностями хвостовиков вкладышей, выполненных в поперечном сечении со стороны ветвей канаS та Ч-образной формы.

На фиг. 1 изображен предлагаемый зажим; иа фиг. 2 — разрез А — А фиг. 1; на фиг. 3одна из втулок зажима.

Зажим содержит муфту 1, втулки 2, 3 с

t0 резьбой разного направления, два вкладыша 4, хвостовики 5 которых контактируют с канатом 6.

Внутренняя полость каждой втулки 2, 3

35 образована двумя полуцилиндрическими поверхностями а, сопряженными между собой плоскими, наклонными к оси поверхностями b, контактирующими с соответствующими им по

26 форме поверхностями хвостовиков 5 вкладышей 4. которые выполнены в поперечном сечении V-образной формы. Такое выполнение зажима повышает надежность соединения и расширяет эксплуатационные возможности.

8()393(i

1 едактор И. Нестерова

Тираж 1009 Г1о;ни<снос

ВНИИПИ Госуд«рственного комитета < <"Л по делам изобретений< и огкрытий

1!3035, Москва, Ж--ÇS, Раун<скан наб., д. 4!5

Заказ 7739/ 4

Фгпиал ППП Патент, t. Уж< ирод, ул. lip

Формула из<1брс1сния

Зажим для каната. содержащий две втулки с резьбой разного направления на наружной поверхности. соединяющую Нх муфту и установленные внутри нее вкладьпии с хвостовнками, контактнрукн с ветвями каната, о т л и ч а ю ш и и с я тем, чго, с целью расширения эксплуатационных возможностей и повышения надежности, внутренняя полость кгсK. \< и чгулки образ

tH :I:, IüIIII<.é, вьшочненных в поперечном сечении со лороны ветвей каната V-образной формы.

Источники информации, принять<с во внимание при зксгтертизе

<о I. Авторское свидетельство СС(."Р 1<1 24)840, ????. f 16 g 11>
