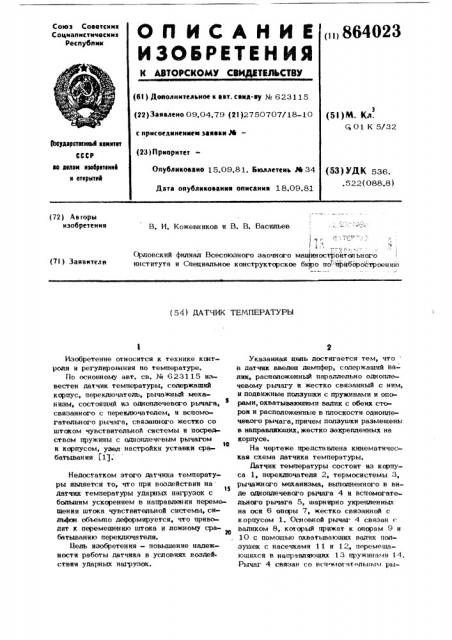

Реферат



(72) Ав горы изобретения

В, И. Кожевников и В. В. Васильев

J ц

i . *: .ъ

Орловский филиал Всесоюзного заочного маи(иносгроитеп ьного института и Специальное конструкторское бк ро по" трнберостроению (7l) Заявнтелн (54) ДАТЧИК ТЕМПЕРАТУРЫ

Изобретение относится к технике контроля и регулирои ния по температуре.

По основному авт. св. % 023115 известен датчик температуры, содержащий корпус, переключатель, рычажный механизм, состоящий из одноплечевого рычага, Ф связанного с переключателем, и вспомогательного рычага, связанного жестко со штоком чувствительной системы и посредством пружины с одноплечс.вым рычагом

16 и корпусом, узел настройки уставки срабагыван ия (1»;

Недостатком этого датчика температуры является ro, что при воздействии на

35 датчик температуры ударных нагрузок с болыним ускорением в направлении перемещения штока чувствительной системы, сильфон объемно деформируегся, что приводит к перемещению штока и ложному срабатыванию переключателя.

Бель изобретения - повышение надежности работы датчика в условиях воздействия ударных нагрузок.

Указанная цель достигается тем, что в датчик введен демпфер, содержащий валик, расположенный параллельно одноплечевому рычагу и жестко связанный с ним, и подвижные ползушки с пружинами и опорами, охватывающими валик с обеих сторон и расположенные в плоскости одноплечевого рычага, причем полэушки размещены в направляющих, жестко закрепленных на корпусе.

На чертеже представлена кинемагическая схема датчика температуры.

Датчик температуры состоит из ксрпуса 1, переключателя 2, гермосистемы 3, рычажного механизма, выполненного в виде одноплечевого рычага 4 и вспомогательного рычага 5, шарнирно укрепленных на оси 6 опары 7, жестко связанной с корпусом 1, Основной рычаг 4 связан r валиком 8, который прижат к опорам 9 и

10 с помощью охватывающих валик полэушек с насечками 11 и 1 перемещающихся в направляющих 13 пружинами 14.

Рычаг 4 связан со вспм рычагом 5 посрейством пружины 15, дающей воэможность перемещаться вспомогательному рычагу 5 пой действием штока

16 после гого, как одноплечевой рычаг доходит йо упора 17, предохраняющий от поломок переключатель 2 при перемещении толкателя 18, связанного с одноплечевым рычагом. Вспомогательный рычаг 5 поджат к штоку 16 йвумя пружинами кручения 19 и кинематически связан с одноплечевым рычагом с помощью винта 20 диапазона, при этом другой конец штока 16 прижат пружиной 22 ко дну сильфона 21. датчик температуры работает следующим образом.

l5

При изменении температуры контролиру- . емой среды, окружающей термосисгему 3, объем жидкости в ней изменяется, что приводит к перемещению дна сильфона 22 и штока lb, который перейает это перемещение рычагу 5. При повышении температуры контролируемой среды рычаг 5, перемешаясь через пружину, поднимает рычаг 4, один конец которого перемещает валик между ползушками с насечками и опо- >5 рами, а второй — воздействует на переключатель 2 посрейством толкагеля и переключает его.

При воздействии на датчик температуры ударных нагрузок с бопьшим ускорением

30 со стороны термосисгемы 3 инерционная сила or массы штока 16 воздействует на йно сильфона 21. Из-за незначительной объемной жесткости сильфона 21 он может деформироваться под действием повышенного давления жидкости в термосистеме 3, что приводит к перемещению дна сильфона.

23

Однако перемещению штока 16 и рычага 4 препятствует валик 8, который под йействием инерционной силы ог массы ползутйки 12 прижимается этой ползушкой к неподвижной опоре 10 и удерживается ею.

При воздействии ударных нагрузок с большим ускорением с противоположной стороны рычаг 4 удерживается в неподвижном состоянии с помощью валика 8 и попзушки

11, которая прижимаег валик 8 к непойвижной опоре 9.

Предложенное устройство обеспечивает повышение надежности работы в условиях ударных нагрузок.

Формула изобретения

Йатчик температуры по авт. св.

M 623115, отличающийся тем, что, с целью повышения надежности работы в условиях воздействия ударных нагрузок, в него введен демпфер, содержащий .в лик, расположенный параллельно одноплечевому рычагу и жестко связанный с ним и поцвижные полэушки с пружинами и опорами, охватывающими валик с обеих сторон и расположенные в плоскости одноплечевого рычага, причем ползушки размещены в направляющих, жестко закрепленных на корпусе.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР

¹ 623115, кл. G 01 К 5/32, 26.07.78.
