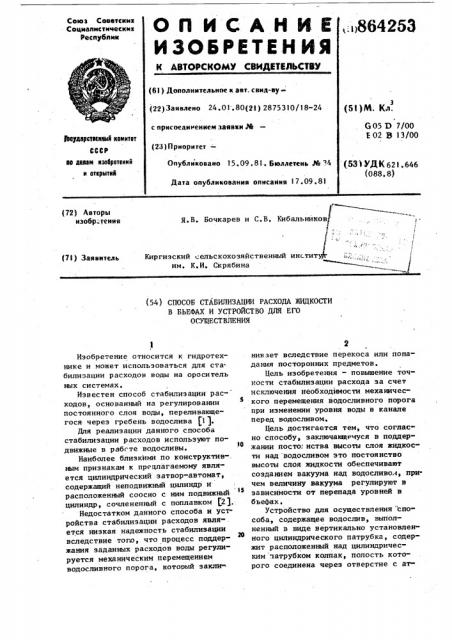

(72) Авторы изобр теиив

Я.В. Бочкарев и С.В. Кибальнико

Киргизский сельскохозяйственный инстит — / (7l) Заявитель им. К. И. Скрябина (54) СПОСОБ СТАБИЛИЗАЦИИ РАСХОДА ЖИДКОСТИ

В БЬЕФАХ И УСТРОЙСТВО ДЛЯ EIO

ОСУЦЕСТВЛЕНИЯ

Изобретение относится к гидротехнике и может использоваться для стабилизации расходов воды на ороситель ных системах.

Известен способ стабилизации расходов, основанный на регулировании постоянного слоя воды, переливающегося через гребень водослива P ).

Для реализации данного способа стабилизации расходов используют по" движные в рабсте водосливы. !

О

Наиболее близкими по конструктив-. ным признакам к прецлагаемому является цилиндрический затвор-автомат, содержащий неподвижный цилиндр и расположенный соосно с ним подвижный 15 цилиндр, сочлененный с поплавком 2.), Недостатком данного способа и устройства стабилизации расходов явля-. ется низкая надежность стабилизации

20 вследствие того, что процесс поддержания заданных расходов воды регулируется механическим перемещением водосливного порога, который закли2 нивзет вследствие перекоса или попадания посторонних предметов.

Цель изобретения — повьппение точности стабилизации расхода за счет исключения необходимости мехатыческого перемещения водосливного порога при изменении уровня воды в канале перед водосливом.

Цель достигается тем, что согласно способу, заключапппечуся в поддержании посто:нства высоты слоя жидкости над водосливом это постоянство высоты слоя жидкости обеспечивают созданием вакуума над водосливол, причем величину вакуума регулируют в зависимости от перепада уровней в бьефах.

Устройство для осуществления способа, содержащее водослнв, выполненный в виде вертикально установленного цилиндрического патрубка, содержит расположенный над цилиндрическим патрубком колпак, полость которого соединена через отверстие с ат864253

Формула изобретения мосферой, и установленное между верхним и нижним бьефами сопло Вентури, сужение которого соединено с полостью колпака трубкой, торец которой размещен над тор1 ом цилиндрического патрубка.

На чертеже изображено устройство, реализующее способ стабилизации расхода жидкости в бьефах.

Устройство содержит водослив, выполненный в виде цилиндрического патрубка 1, колпак 2, отверстие (малого диаметра) 3, соединяющее полость колпака 2 с атмосферой, сопло 4 Вентури, соединяющее верхний и нижний бьефы гидротехнического, сооружения, трубку 5, соединенную с сужением сопла 4 Вентури. Верхний торец отсасывающей трубки 5 расположен на заданной отметке уровня воды перед водосливом

Устройство работает следующим образом.

При перетекании воды из верхнего бьефа в нижний в сопле 4 Вентури создается вакуум, величина которого, как известно из курса гидравлики, равна

Н „к=0,7-0,8(.7 ),где Х вЂ” перепад уровней между верхним и нижним бьефа-, ми. При этом из полости колпака 2 и по трубке 5 начинается отсос возду" ха, и под колпаком возникает разряжение за счет того, что отсос воздуха по трубке 5 превышает его приток через отверстие 3.

За счет возникновения вакуума внутри колпака 2 уровень воды в нем начинает увеличиваться до тех пор, пока не достигнет отметки верхнего конца трубки 5, после чего прекра- щается отсос воздуха из колпака 2.

В результате этого, за счет поступления воздуха через отверстие 3, давление внутри колпака увеличивается, а уровень воды понижается. После того, как верхний конец трубки 5 окажется в воздухе, процесс повторяется.

Таким образом, за счет регулирования давления под колпаком автоматически поддерживается заданный перели4 вающийся слой воды на патрубке 1, а следовательно, и расход жидкости.

Применение данного способа и устройства позволяет увеличить надеж-. ность стабилизации расходов воды на оросительных каналах за счет отсутствия необходимости применения мехаI нических движущихся водосливов, что исключает возможность их закли10 нивания .

Предлагаемое устройство в отличие от известного надежно защищено от злоумышленного повреждения, что также повышает его общую функциональную надежность, облегчает эксплуатацию оросительной системы.

1. Способ стабилизации расхода жидкости в бьефах, заключаняцийся в поддержании постоянства высоты слоя жидкости над водосливом, о т л и ч а— ю шийся тем, что, с целью повышения,точности стабилизации, расхода, постоянство высоты слоя жидкости обес" печивают созданием вакуума над водосливом, причем величину вакуума регу" лируют в зависимости.от перепада уровней в бьефах.

2. Устройство для осуществления способа по п„1, содержащее водослив выполненный в виде вертикально установленного цилиндрического патрубка, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности устройства, оно содержит расположенный над цилиндрическим патрубком колпак., полость которого соединена через отверстие с атмосферой, и установленное между верхним и нижним

40 бьефами сопло, Вентури,. сужение которого соединено с полостью колпака трубкой, торец которой размещен под торцом цилиндрического патрубка.

Источники информации, 4 принятые "во внимание при экспертизе

1. Бочкарев Я.В. Гидроавтоматика в орошении. N., "Колос", 1978, с.44-45.

2. Там же, с.45-46 (прототип).
