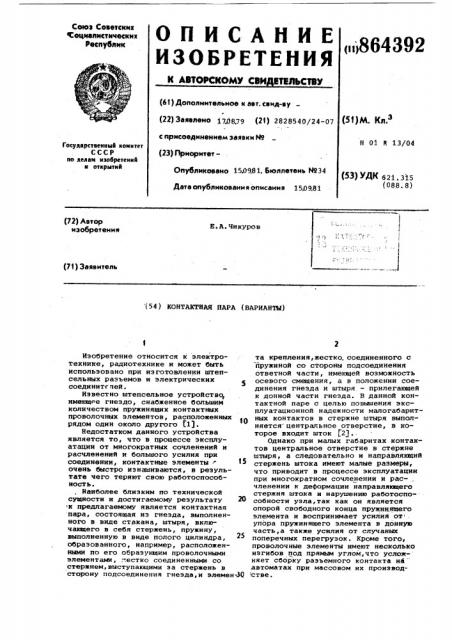

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ 6ТБЛЬСТВУ

Союз Советских Социалистических

Республик

<>864392 (61) Дополнительное к авт. сеид-ву (22) Заявлено 17Д879 (21) 2828540/24-07 рцм. кл. с присоединением заявки Но

Н 01 R 13/04

Государственный комитет

СССР но делам изобретений и открытий

{23) ОриоритетСИтубликовано 15.0981. Бюллетень Й934

Дата опубликования описания 150981 (5З) НЖ 621. 315

1088.8) (72) Автор изобретения

Е+ А. Чикуров (71) Заявитель (54) КОНТАКТНАЯ ПАРА (ВАРИАНТЫ) Изобретение относится к электротехнике, радиотехнике и может быть использовано при изготовлении штепсельных разъемов и электрических

5 соединителей.

Известно штепсельное устройство, имеющ е гнездо, снабженное большим количеством пружинящих контактных проволочных элементов, расположенных рядом один около другого Г1).

Недостатком данного устройства является то, что в процессе эксплуатации от многократных сочленений и расчленений и большого усилия при соединении, контактные элементы .очень быстро изнашиваются, в результате чего теряют свою работоспособность, Наиболее близким по технической сущности и достигаемому результату 20 к предлагаемому является контактная пара, состоящая из гнезда, выполненного в виде стакана, штыря, включающего в себя стержень, пружину, выполненную в виде полого цилиндра, образованного, например, расположенными по его образукщнм проволочными элементами, жестко соединенными со стержнем, выступающими за стержень в сторону подсоединения гнезда, и элемен-3g та крепления, жестко. соединенного с йружиной со стороны подсоединения ответной части, имеющей возможность осевого смещения, а в положении соединения гнезда и штыря — прилегающей к донной части гнезда. В данной контактной паре с целью повышения эксплуатационной надежности малогабаритных контактов в стержне штыря выполняется центральное отверстие, в которое входит шток 21..

Однако при малых габаритах контактов центральное отверстие в стержне штыря, а следовательно и направляющий стержень штока имеют малые размеры, что приводит в процессе эксплуатации при многократном сочленении и расчленении к деформации направляющего стержня штока и нарушению работоспособности узла,так как он является опорой свободного конца пружинящего элемента и воспринимает усилия от . упора пружинящего элемента в донную часть,а также усилия от случаных поперечных перегрузок. Кроме того, проволочные элементы имеют несколько изгибов под пряыям углом,что услож- няет сборку разъемного контакта на автоматах при массовом их производ стве, 864392

Цель изобретения — повышение надежности работы устройства.

Поставленная цель согласно первого варианта достигается тем, что шток выполнен в виде кольца, расположенного в стакане с возможностью осевого перемещения, проволочные элементы в средней части имеют прогиб, обращен нйй к оси стакана, одни концы их жестко установлены на дне стакана, другие — на штоке, а утолщенная часть

4тыря взаимодействует с внутренней поверхностью кольца.

Согласно второго варианта шток выполнен в виде кольца, расположенного в стакане с возможностью осевого перемещения, проволочные элементы.

15 установлены под углом к образующим полого цилиндра пружины, одни концы их жестко установлены на дне стакана, другие — на штоке,а утолщенная часть штыря взаимодействует с внутренней 20 поверхностью кольца.

Кроме того, и в первом и во втором вариантах утолщенная часть штыря и торцовая поверхность кольца могут быть выполнены с зубцами, взаимодей- д ствукщими между собой.

На фиг.1 изображена контактная пара выполненная согласно первому ва1 рианту; на фиг.2 - то же, согласно второму варианту. 30

Контактная пара состоит из штыря 1 и гнезда, выполненного в виде стакана 2, в который запрессован стер" жень 3 гнезда, в стержне жестко, закреплены, например, деформацией элемента 4 крепления, проволочные элементы

5 пружины с прогибом в средней части, другие концы проволочных элементов

5 закреплены на штоке 6, выполненнэм в виде кольца, установленного с возможностью осевого перемещения в ста- 40 кане 2. Штырь 1 взаимодействует с внутренней поверхностью кольца. Для придания дополнительного вращательного дви» жения штоку . утолщенная часть штыря и торцовая поверхность кольца могут быть|а выполнены с зубцами 7, взаимодействующими между собой.

Контактная пара работает следующим образом.

Штырь 1 свободно входит в полый ци-Щ линдр пружины, образованный проволочными элементами 5, так как внутренние диаметры полого цилиндра и штока 6 выполнены с большим диаметром, чем диа- метр штыря 1. При соприкосновении утол-5 щенной части штыря 1 с торцом штока 6 усилие, приложенное к штырю 1, передается на проволочные элементы 5 пружины, которые начинают деформироваться в сторону уменьшения внутреннего диаметра полого цилиндра пружины. Даль-О нейшее сжатие частей контактной рары . приводит к обжатию штыря 1 проволочными элементами 5 с необходимям контакт ным давлением. В случае установки про-. волочных элементов 5 под углом к обра-, > зующим полого цилиндра пружины при соприкосновении утолщенной части штыря 1 с торцом штока 6 усилие, приложенное к штырю, передается на проволочные элементы 5, которые начинают деформироваться в сторону уменьшения угла установки проволочных элементов

5 и приводит во вращательные движения шток 6. Уменьшение угла установки проволочных элементов 5 пружины и перемещение точек закрепления их в штоке 6 приближает особенно интенсивно средние точки проволочных элемен тов 5 пружины к центру окружности, что приводит к уменьшению внутреннего диаметра пружины и к прижиму проволочных элементов 5 пружины к штырю

1 с необходиьмм контактным давлением, на торце штока 6 и утолщенной части штыря 1 могут быть выполнены зубцы 7, при взаимодействии которых возникает сила, приводящая во вращательное дви . жение шток 6.

Применение простых по конфигурации деталей снижает трудоемкость изготовления контактной пары и позволяет при массовом их производстве использовать автоматы для изготовления деталей и сборки. Увеличение диаметра опорного элемента (штока) и размещение проволочных элементов пружины внутри гнезда повышает надежность контактной пары.

Формула изобретения

1. Контактная пара, содержащая гнездо, выполненное в виде стакана, штырь с утолщением, шток и пружину, выполненную в виде полого цилиндра, образованного проволочными элементами, отличающаяся тем, что, с целью повышения надежности работы, шток выполнен в виде кольца, расположенного в стакане с возьюжностью осевого перемещения, проволочные элементы в средней части имеют прогиб, обращенный к оси стакана, одни концы их жестко установлены на дне стакана, другие — на штоке, а утолщенная часть штыря взаимодействует с внутренней поверхностью кольца. !

2. Пара, содержащая гнездо, выполненное в виде стакана, штырь с утолщением, шток и пружину, выполненную в виде полого цилиндра, образоваиного проволочными элементами, о т— л и ч а ю щ а я с я тем, что, с целью повышения надежности работы, шток выполнен в виде кольца, расположенного в стакане с воэможностью осевого перемещения, проволочные элементы установлены под углом к образующим полого цилиндра пружины. одни концы их жестко установлены на дне стакана, другие — на штоке, а утолщенная часть штыря взаимодейст864392

4üã. 1

Составитель Н. Кухарева

Редактор Н.йинко ТехредЖ. Кастелевич Корректор Г.Огар

Заказ 7812/77 Тираж 637 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открывший

113035, Москва, Ж 35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 вует с внутренней поверхностью кольца.

3. Пара по пп.1 или 3, о т л и— ч а ю щ а я с я тем, что утолщенная часть штыря и торцовая поверхность кольца выполнены с зубцами, взаимодействующими между собой.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ 1263893, кл. Н 01 R 19 11.

2. Авторское свидетельство СССР

9 530416, кл. Н 01 R 13/04, 1976.
