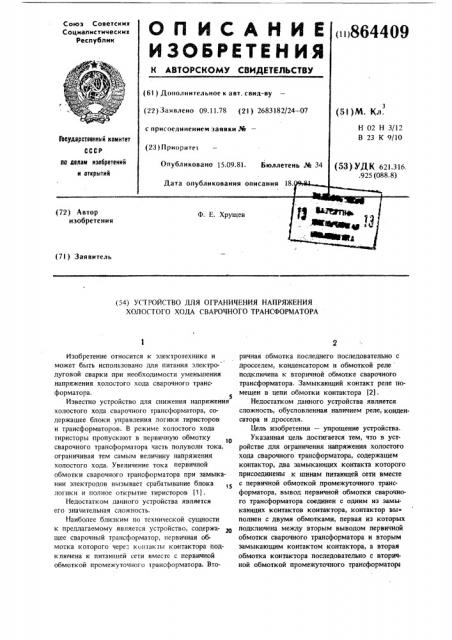

Изобретение относится к электротехнике и может быть использовано для питания электродуговой сварки при необходимости уменьшения напряжения холостого хода сварочного трансформатора.

Известно устройство для снижения напряжения холостого хода сварочного трансформатора, содержащее блоки управления логики тиристоров и трансформаторов. В режиме холостого хода тиристоры пропускают в первичную обмотку сварочного трансформатора часть полуволн тока, ограничивая тем самым величину напряжения холостого хода. Увеличение тока первичной обмотки сварочного трансформатора при замыкании электродов вызывает срабатывание блока логики и полное открытие тиристоров (1).

Недостатком данного устройства является

его значительная сложность.

Наиболее близким по технической сущности к предлагаемому является устройство, содержащее сварочный трансформатор, первичная обмотка которого через кшггакты контактора подключена к питающей сети вместе с первичной обмоткой промежуточного трансформатора. Вторичная обмотка последнего последовательно с дросселем, ко щенсатором и обмоткой реле подключена к вторичной обмотке сварочного трансформатора. Замыкающий контакт реле помещен в цепи обмотки контактора 12).

Недостатком данного устройства является сложность, обусловленная наличием реле, конденсатора и дросселя.

Цель изобретения — упрощение устройства.

Указанная цель достигается тем, что в устройстве для ограничения напряжения холостого хода сварочного трансформатора, содержащем контактор, два замыкающих контакта которого присоединены к шинам питающей сети вместе с первичной обмоткой промежуточного трансформатора, вывод первичной обмотки сварочного трансформатора соединен с одним из замыкающих контактов контактора, контактор выполнен с двумя обмотками, первая из которых подключена между вторым выводом первичной обмотки сварочного трансформатора и вторым замыкающим контактом контактора, а вторая обмотка контактора последовательно с вторичной обмоткой промежуточного трансформаторе

864409 через размыкающие контакты контактора подключена к его замыкающим контактам со стороны сварочного трансформатора.

На чертеже представлена схема устройства.

Устройство содержит промежуточный трансформатор 1 с первичной обмоткой, присоедэтненной к шинам питающей сети, к которой через замыкающие контакты 2 контактора и его обмотку 3 подключена первичная обмотка сварочного трансформатора 4. Вторичная обмотка про° межуточного трансформатора 1 с последовательно соединенной обмоткой 5 контактора через

его размыкающне контакты 6 присоединена к контактам 2.

Устройство работает следующим образом.

В режиме хрлостого хода сварочный трансформатор 4 питается через промежуточный понижающий трансформатор 1, напряжение холостого хода невелико, аток первичной обмотки сварочного трансформатора недостаточен для удержания контактора в сработанном состоянии.

После замыкания сварочных электродов ток первичной обмотки сварочного трансформатора возрастает что приводит к срабатыванию контакто1

25 ра, замыканию его контактов 2 и размыканию контактов 6. После окончания процесса сварки ток первичной обмотки сварочного трансформатора 4 снижается до тока холостого хода, контактор возвращается и сварочный трансформатор снова питается от промежуточного пони30 жающего трансформатора 1.

Положительный эффект применения нзобре тения заключается в ограничении напряжения холостого хода сварочного трансформатора

Формула изобретения

Устройство для ограничения напряжения холостого хода сварочного трансформатора, содержащее контактор, два замыкающих контакта которого присоединены к шинам питающей сети вместе с первичной обмоткой промежуточного трансформатора, вывод первичной обмотки сварочного трансформатора соединен с одним иэ замыкающих контактов контактора, о т л и ч аю щ е е с я тем, что, с целью упрощения, контактор. выполнен с двумя обмотками, первая из которых подключена между вторым выво дом первичной обмотки сварочного трансформатора и вторым замыкающим контактом контактора, а вторая обмотка конактора последовательно с вторичной обмоткой промежуточного трансформатора через раэмыкающие контакты контактора подключена к его замыкающим контактам со стороны сварочного трансформатора.
