Реферат

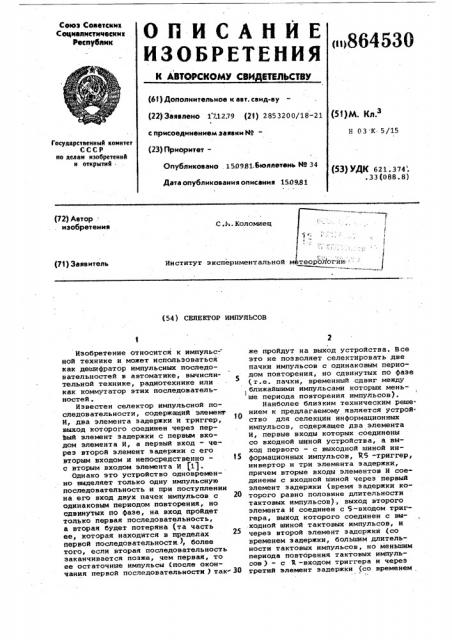

ОЙ ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеюз Советскид

Социалистических

Республик о1186453О (61) Дополнительное к авт. свид-ву (22) Заявлено 171279 (2 I) 2853200/18-21 с присоединением заявки Нов (23) Приоритет—

Опубликовано . >50981.Бюллетень НФ 34

Дата опубликования описания 15.09.81

Р1 М К 3

Н 03 К 5/15

Государственный комитет

СССР ио делам изобретений и открытий . (53) УДК 621.374 ..33(088.8) (72) Автор изобретения

С.Ь. Коломиец

Институт экспериментальной м теороЛогйи:. (71) Заявитель (54) СЕЛЕКТОР ИМПУЛЬСОВ

Изобретение относится к импульсной технике и может использоваться как дешифратор импульсных последовательностей в автоматике, вычислительной технике, радиотехнике или . как коммутатор этих последовательностей.

Известен селектор импульсной последовательности, содержащий элемент

И, два элемента задержки и триггер, выход которого соединен через пер вый элемент задержки с первым входом элемента И, а первый вход — через второй элемент задержки с его вторым входом и непосредственно— с вторым входом элемента И (1).

Однако это устройство одновременно выделяет только одну импульсную последовательность и при поступлении на его вход двух пачек импульсов с одинаковым периодом повторения, но сдвинутых по фазе, на вход пройдет только первая последовательность, а вторая будет потеряна (та часть ее, которая находится в пределах первой последовательности.), более того, если вторая последовательность заканчивается позже, чем первая, то ее остаточные импульсы (после окончания первой последовательности ) так же пройдут на выход устройства. Все это не позволяет селектировать две пачки импульсов с одинаковым перио5 дом повторения, но сдвинутых по фазе (т.е. пачки, временный .сдвиг между

1 ближайшими импульсами которых меньше периода повторения импульсов).

Наиболее близким техническим реше. нием к. предлагаемому является устройство для селекции информационных импульсов, содержащее два элемента

И, первые входы которых соединены со входной шиной устройства, а выход первого — с выходной шиной ин1з формационных импульсов, RS -триггер, инвертор н три элемента задержки, причем вторые входы элементов И соединены с входной шиной через первый элемент задержки (время задержки ко20 торого равно половине длительности тактовых импульсов)-, выход второго элемента И соединен с S-âõîäîì триггера, выход которого соединен с вы.ходной шиной тактовых импульсов, и через второй элемент задсржки (со временем задержки, большим длительности тактовых импульсов, но меньшим периода повторения тактовых импульсов P — с % -входом триггера и через

30 третий элемент задержки (со временем

864530 задержки, большим длительности тактовых импульсов, но меньшим периода повторения тактовых импульсов) - с третьим входом первого элемента И и через инвертор подключен к третьему входу второго элемента И (2 ).

Недостатком этого устройства, несмотря на наличие двух выходов, является его неспособность селектировать две пачки импульсов с одинаковыми периодами повторения импульсов, но сдвинутых по фазе.

Целью изобретения является расшчрение функциональных возможностей устройства путем разделения пачек импульсов с одинаковыми периодами повторения, но сдвинутых по фазе, нри случайном количестве импульсов в каждой пачке и случайном моменте появления каждой пачки на входной шине устройства, а также повышение надежности работы.

Цель достигается тем, что в Селектор импульсов, содержащий триггер, 8-вход которого через первый элемент задержки соединен с входом второго элемента задержки, третий элемент задержки, элемент НЕ, выход которого соединен с первым входом первого элемента И, а вход — с выходом второго элемента И, первый вход которого подключен к второму входу первого элемента И, введен элемент ИЛИ, выход которого соединен с вторым входом второго элемента И, первый вход— через третий элемент задержки с вхо;, дом элемента НЕ, а второй вход - непосредственно с E выходом триггера, Я-выход которого подключен к третьему входу первого элемента И, выход которого соединен с Я -входом триггера через второй элемент задержки и с первой выходной шиной непосредственно, причем вторая выходная шина подключена к входу элемента НЕ.

Кроме того, в устройство введены дополнительный триггер и четвертый элемент задержки, вход которого соединен с входом элемента НЕ, а выходс -входом дополнительного триггера, 5 -вход которого подключен к выходу третьего элемента задержки, а

Q-выход — к третьему входу второго элемента И.

На чертеже приведена структурная электрическая схема устройства.

Селектор импульсов содержит первый элемент И 1, одним входом подключенный ко входной шине, первый и второй элемент. задержки 2 и 3, g5 -триггер 4, элемент HE 5, второй элемент И 6, третий и четвертый элемент задержки

7 и 8, второй R5-триггер 9, дополнительный элемент ИЛИ 10. Выходы первого и второго элементов И подключены к первбй и второй выходным шинам соответственно. При этом выход элемента И 1 подключен ко входам элементов задержки 2 и 3, а выход элемента И б» ко входам элементов задержки 7 и 8.

У É5 -триггера 4 5-вход подключен к выходу элемента задержки 3, -вход к выходу элемента задержки 2, (-выход — ко второму входу элемента И 1, Р-выход — к первому входу элемента

ИЛИ 10. 6-вход R9 -триггера 9 подключен к выходу элемента задержки 7 и к входу элемента HJIH 10, Я -вход подключен к выходу элемента задержки 8, 1О, IQ-выход — ко второму входу элемента И 6. Выход второго элемента И б через элемент HE 5 подключен к третьему входу элемента И 1 . К третьему входу элемента. И б подключен выход элемента ИЛИ.10.

При этом элементы задержки 2 и 8 обеспечивают задержку по времени, равную длительности импульсов, а элементы задержки 3 и 7 — задержку, равную по времени периоду повторения импульсов.

Селектор импульсов работает следующим образом

На входную шину поступает две -пач

Q$ ки импульсов, причем длительность ка.одого из импульсов (или максимальная длительность импульсов ) равна . а период повторения импульсов в обоих пачках равен Т . При этом вторая пачка поступает на вход до окон-. чания первой пачки.

В исходном состоянии на Я -выходе

К5-триггера 4 потенциал равен логической единице, на выходе элемента

И 6 сигнала нет, и потенциал на выходе элемента НЕ 5 также равен логической единице, т.е. элемент И 1 пропустит первый пришедаий на вход устройства импульс. При этом сигнал .на Р-выходе RS триггера 4 равен логическому нулю, сигнал на выходе эле-. мента задержки 7 отсутствует, и на. выходе элемента ИЛИ 10 потенциал равен логическому нулю, т.е, хотя на

Ц-выходе R5 -триггера 9 потенциал равен логической единице, элемент И 6 не пропустит первый пришедший на вход селектора импульс. Далее первый импульс после элемента И 1, пройдя элемент задержки 2 (на время С) опрокидываете -триггер, 4 и на (-выходе его устанавливается нулевой потенциал, а на Р-выходе — единичный.

Затем первый импульс после элемента задержки 3 (на время Т) вызовет следующее опрокидывание Щ-триггера 4 и на g -выходе установится единичный потенциал, а на Р-выходе - нулевой, элемент Й 1 вернется в исходное состояние и пропустит второй импульс первой пачки и т.д.

9) 8 результате через элемент И 1 пройдут импульсы только первой пачки, причем через элемент И б эти импульсы не пройдут. В интервале между импульсами первой пачки элемент И б готов

Я пропустить первый поступивший на не864530

15

Формула изобретения

ro импульс (т.е. импульс второй пачки).

Если второй пачки нет, то после прохождения первой пачки устройство возвращается в исходное положение (последний задержанный импульс первой пачки устанавливает на Я-выходе

Кб.-триггера 4 единичный потенциал, а на Р-выходе — нулевой, а следующая пачка (появившаяся после окончаний первой) опять пройдет через элемент

И 1, Если до окончания первой пачки на входе устройства появится вторая пачка, то первый имп:льс второй пачки пройдет через элемент И 6, вызовет через время с опрокидывание

g5-триггера 9 (пройдя элемент задержки 8., а через время т (пройдя элемент задержки 7) — возвращение триггера в исходное состояние, т.е. через элемент И б пройдут импульсы только второй пачки. Если вторая пачка заканчивается раньше, чем первая, то работа селектора ограничивается только изложенным. Если вторая пачка заканчивается позже, то необходимо принять меры, чтобы импульсы второй пачки (после окончания первой пачки ) не прошли через элемент И 1. Это обеспечивает элемент НЕ 5, инвертирующий импульсы второй пачки и закрывающий элемент И 1 на время прохождения импульсов второй пачки.

После окончания первой пачки на Р-выходе 8,5-триггера 4 нулевой потенциал °

Однако через элемент ИЛИ 10 единичный потенциал поступает на один из входов элемента И 6 с элемента задержки 7 на время прохождения импульсов второй пачки, т.е. через элемент

И 6 пройдут все импульсы второй пачки независимо от того, закончилась первая пачка или нет. Если после окончания первой пачки, .но до окончания второй пачки, на входе появят. ся импульсы следующей пачки, то они проходят через элемент 1. Если во время прохождения одной из пачек через элемент И 1 вторая пачка закончится и на входе появится следующая пачка, она проходит через элемент

И 6. То есть, если оба элемента И 1 и 6 "свободны",первая появившаяся пачка проходит через элемейт И 1.

Пачка, появившаяся в то время, когда не окончилась предыдущая пачка, проходит через "свободный" элемент И.

Необходимо отметить, что элемент задержки 8 и R5-триггер 9 не являются необходимыми для работы селектора и без ннх импульсы первой пачки пройдут только через элемент И 1, а..второй — только через элемент.Иб. Однако их введение повышает надежность работы, поскольку в этом случае после появления первого импульса второй пачки (но до окончания первой пачки) элемент И 6 открывается только во

65 время наличия импульсов второй пачки и не пропустит случайных сигналов в другие моменты времени.

Если необходимо сохранить амплитуды импульсов в каждой пачке без . искажений, то входная шина должна быть подключена к аналоговым входам элементов И 1 и б. Возможно введение электронных ключей, подключенных ко входу селектора, причем первый ключ открывается элементом И 1, т.е, управляющим входом подключен к выходу элемента И 1, а второй ключ — элементом И 6. При этом выходы устройства должны быть подключены не к выходам элементов И 1 и б, а к выходам ключей .

Таким образом, данный селектор импульсов позволяет разделить две одновременно .присутствующие на его входе пачки и каждую из пачек послать на свой выход. Все это расширяет функциональные воэможности устройства.

1. Селектор импульсов, содержащий триггер, К-вход которого через первый элемент задержки соединен с входом второго элемента задержки, третий элемент зад ржки, элемент ИЕ, выход которого соединен с первым входом первого элемента И, а вход — с выходом второго элемента И, первый вход которого подключен к второму входу первого элемента И, о т л и ч а юшийся тем, что, с целью расширения функционных возможностей, в него введен элемент ИЛИ, выход которого соединен с вторым входом второго элемента И, первый вход.- через третий элемент задержки с входом элемента НЕ, а второй вход - непосредственно с К-выходом триггера, Q-выход которого подключен к третьему входу первого элемента И, выход которого соединен с 5-входом триггера через второй элемент задержки и с первой выходной шиной непосредственно, причем вторая выходная. шина подключена к входу элемента НЕ.

2. Селектор по п.1, о т л и:.ч аю шийся тем, что, с целью повышения надежности работы устройства, в него введены дополнительный триггер и четвертый элемент задержки вход которого соединен с входом элемента HE а выход — с К-входом до- . полнительного триггера, 5-вхоц которого подключен к выходу третьего элемента задержки, а 9 -выход - к третьему входу второго элемента И.

Источники информации,, принятые во внимание нри экспертизе

1, Авторское свидетельство СССР

Р 491207, кл . Н ОЗ К Ь/20, 1973.

2. Авторское свидетельство СССР

9 675594, кл. И 03 К 5/20, 1977. аЬ4530
