Класс 47f, 23»

СССР

r...,„;,1-,-, . л

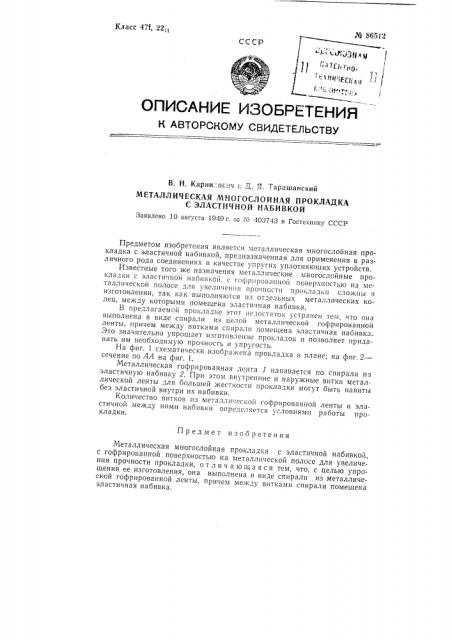

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. H. Карни;.Оьич 1; Д. Я. Таращанский

МЕТАЛЛИЧЕСКАЯ МНОГОСЛОЙНАЯ ПРОКЛАДКА

С ЭЛАСТИЧНОЙ НАБИВКОЙ

Заявлено 10 августа 1949 г. за М 403743 в Гостехнику СССР

Предметом изобретения является металлическая многослойная прокладка с эластичной набивкой, предназначенная для применения в различного рода соединениях в качестве упругих уплотняющих устройств.

Известные того же назначения металлические многослойные прокладки с эластичной набивкой, с гофрированной поверхностью на металлическои полосе для ъвсличения пр0 1ности прокладки слОжны в изготовлении, так как выполняются из отдельных металлических колец, между которыми помещена эластичная набивка.

В предлагаемои прокладке этОт 11сдостато к у стра нен тем„что Она выполнена в виде спирали из целой металлической гофрированной ленты, причем между витками спирали помещена эластичная набивка.

Это значительно упрощает изготовление прокладок и позволяет придавать им необходимую прочность и упругость.

На фиг. 1 схематически изобра 1сена прокладка а плане; На фиг. 2— сечение по АА на фиг. 1.

Металлическая гофрированная лента 1 навивается по спирали на эластичную набивку 2. При этом внутренние и наружные витки металлической ленты для оольшей жесткости прокладки могут быть навиты без эластичной внутри их набивки.

Количество витков из металлической гофрированной ленты и эластичной между ними набивки определяется условиями работы прокладки.

Предмет изобретения

Металлическая многослойная прокладка с эластичной набивкой, с гофрированной поверхностью на металлической полосе для увеличения прочности прокладки, отличающаяся тем, что, с целью упрощения ее изготовления, она выполнена в виде спирали из металлической гофрированной ленты, причем между витками спирали помещена эластичная набивка.

Сечении па ЯЯ

Комнтеr пи делам изобретений и открытий при Совете Министров СССР

Редактор Х. Ф. Загребельная Гр. 204

11пформационно-издательский отдел. Поди. к псч 21/VI-1960 г. ОбъеМ 0,17 К л, Заказ 3998. Тираж 250. Цена 25 коп.

Гор. Алатырь, типография М 2 Министерства культуры -1увэгнскай АССР.
