Машина для уборки корнеклубнеплодов

Машина для уборки корнеклубнеплодов

Иллюстрации

Показать все

Реферат



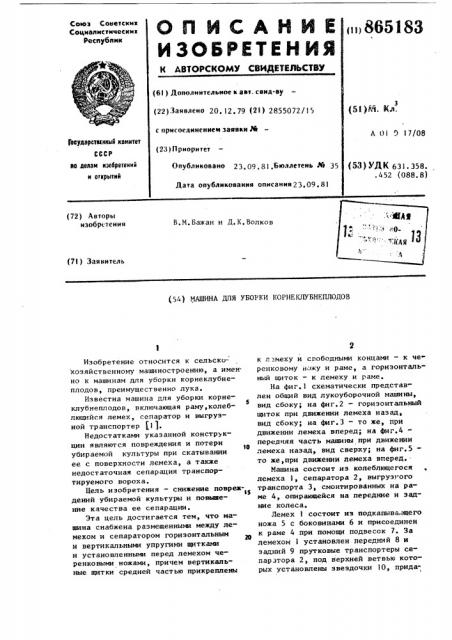

Союз Советскик

Соцмалмстмческмк

Республик

О Il И C А Н И Е (ii)865383

ИЗОБРЕТЕНИЯ

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I ) Дополнительное к авт. саид-ву (22)Заявлено 20,12,79 (21) 2855072/15 с присоединением заявки М (23) Приоритет

{5I }I))I. К,)т.

А 01 Э 17/08

Гееударстеенкый комитет до делам изобретений и открытий

Опубликовано 23. 09. 81,Бюллетень М 35

Дата опубликования описаиия23,09,81 (5Ç} УДК 631. 358.. 452 (088. 8) (72) Авторы изобретения

В. M Бажан и Д. К. Волков (7I) Заявитель (54) мАЩИНА ДЛЯ 7I 0УКН KOPHEKJIYI HFII30308

Изобретение относится к сельскохозяйственному машиностроению, а имен. но к машинам для уборки корнеклубнеплодов, преимущественно лука.

Известна машина для уборки корне5 клубнеплодов, включающая раму,колеблющийся лемех, сепаратор и выгрузной транспортер (1).

Недостатками указанной конструкции являются повреждения и потери убираемой культуры при скатывании ее с поверхности лемеха, а также недостаточная сепарация транспортируемого вороха.

Цель изобретения — снижение поврежтj дений убираемой культуры и повьтшение качества ее сепарации.

Эта цель достигается тем, что машина снабжена размещенными между лемехом и сепаратором горизонтальным и вертикальными упругими щитками и установленными перед лемехом черенковыми ножами, причем вертикальные щитки средней частью прикрепаены к лемеху и сг,ободными концами — к че ренковому íожу и раме, а горизонтальный щиток — к лемеху и раме.

На фиг.1 схематически представлен общий вид лукоуборочной машины, вид сбоку; на фиг.2 — горизонтальный щиток при движении лемеха назад, вид сбоку; на фиг.3 — то же, при движении лемеха вперед; на фиг.4передняя часть машины при движении лемеха назад, вид сверху; на фиг.5то же,при движении лемеха вперед.Иашина состоит нз колеблющегося лемеха 1, сепаратора 2, выгрузгого транспорта 3, смонтированных на раме 4, опирающейся на передние и зад" ние колеса.

Лемех I состоит из подкапыва.ощего ножа 5 с боковинами 6 и присоединен к раме 4 при помощи подвесок 7. 3а лемехом 1 установлен передний 8 и задний 9 прутковые транспортеры сепаратора 2, под верхней ветвью которых установлены звездочки 10, прида865183

20

40 ющие им колебательные движения. В пространстве между лемехом I и села ратором 2 установлены горизонтальный 11 и вертикальные правый 12 и левый 13 щитки, выполненные из эластичного материала. Горизонтальный щиток 11 передним концом закреплен на лемехе 1, а задним — на промежуточной балке 14 рамы 4. В крайнем заднем положении лемеха 1 горизон-:. тальный щиток 11 под действием собственной массы и подкопанной массы прогибается вниз, образуя впадину 15.

Перед лемехом 1 с обеих его сторон установлены черенковые ножи

16, к которым присоединены передние концы; вертикальных щитков 12 и 13. Своей средней частью щитки

12 и !3 закреплены на боковинах

6 лемеха 1, а задней — прикреплены к раме 4 машины.

В переднем крайнем положении лемеха 1 вертикальные щитки 12 и 13 образуют направленные навстречу друг другу выпуклости 1.7, располагаемые между ножом 16 и лемехом 1. В заднем положении лемеха .1 вертикальные щитки 12 и 13 образуют выпуклости 18 в пространстве между лемехом 1 и передней частью сепаратора 2.

Машина работает следующим образом.

При движении машины вдоль рядков черенковый нож 16 подрезает их по бокам и перерезает защемленные перед ними колесами стебли лука. Лемех 1, совершая возвратно-поступательное движение, ножом 5 подкапывает слой почвы и перемещает его в сторону сепаратора 2. При ходе лемеха 1 назад подкопанная масса попадает во впадину 15 щитка 11, а при ходе вперед щиток 11 распрямляется и подбрасывает массу вверх, в результате чего происходит дробление почвенного плас та и его сепарация. Одновременно вертикальные щитки 12 и 13 образуют чередующиеся по .фазе выпуклости 17 и 18, которые отбрасывают подкопанную массу от стенок лемеха l и сепаратора

2, а также предотвращают потери лука при скатывании их с лемеха 1.

Предварительно отсепарированнаа масса поступает на транспортеры 8 и

9, которые производят сепарацию почвы и перемещение вороха на выгрузной транспортер 3.

Использование уборочной машины позволяет снизить повреждение и потери лука и повысить качество убираемой продукции., Формула изобретения

Машина для уборки корнеклубнеплодов, включающая раму, колеблющийся лемех, сепаратор и выгрузкой транспортер,отличающая с ятем, что, с целью снижения повреждений убираемой культуры и повышения ее качества сепарации, она снабжена размещенными между лемехом и сепаратором горизонтальным и вертикальными упругими щитками и установленными перед лемехом черенковыми ножами, причем вертикальные щитки средней частью прикреплены к лемеху,а свободными концами — к черенковому ножу и раме, а горизонтальный щиток — к лемеху и раме.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

У 635911, кл. А Ol 0 17/08, 1975.

8б5)83

Составитель Л.Левчук

Редактор Н.Лазаренко Техред A. дч Корректор Н.Швыдкая

Заказ 7902/3 Тираж 703 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

ll3035 Москва, Ж-35, Раушская наб., д. 4/5

Филиап ППП "Патент", г. Ужгород, ул. Проектная,4
