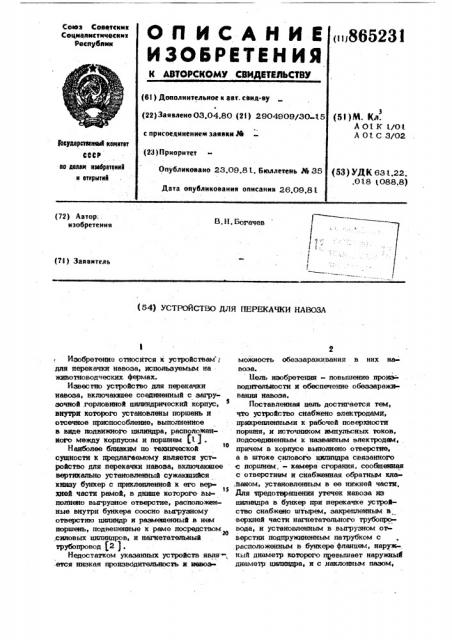

Устройство для перекачки навоза
Иллюстрации
Реферат
(72) Автор:.. изобретения
В. H. Богачев (7! } Заявятеяь (54) УСТРОИСТВО ДЛЯ ПЕРЕКАЧКИ НД ЗОДД
Изобретение относйтся к устройствами „. .для перекачки навоза, используемым на животноводческих. фермах.
Известно устройство для перекачки навоза, включаккцее соединенный с загру« зочиой .горловиной цилиндрический корпус, внутри которого установлены поршень и отсечное приспособление, выполненное в виде цодвижиого цилиндра, расположенного между корпусом и поршнем fl. ) .
Наиболее близким по техиической
1О сущности к предлагаемому является уст ройство для перекачки навоза, включакицее вертикально установленный сужакицийся книзу бункер с приклепленной к его вер13 лией части рамой, в днище которого выцолнено выгрузное отверстие, расположенные внутри бункера соосно выгрузному отверстию цилиндр и размеценный в нем поршень, подвешенные к раме посредством ,силовых цилиндров, и нагнетательный трубопровод (2 ).
Недостатком указанных устройств явля, .ется низкая производительность и невоэ
2 обеззараживания в них на. можиость воза.
Бель изобретения — повышение произ-. водительности и обеспечение обеззараживания навоза.
Поставленная цель достигается тем, что устройство снабжено электродами, прикрепленными к рабочей поверхности поршня, и источником импульсных токов, подсоединенным к названным электродам, причем в корпусе выполнено отверстие, а в штоке силового цтпппщра связанного с поршнем, - камера сгорания, сообщенная с отверстием и снабженная обратным кла,паном, установленным в ее нижней части, Для предотвращении утечек навоза из цилиндра в бункер при перекачке ycrpolство снабжено штырем, закрепленным в верхней части нагнетательного трубопровода, и установленным в выгрузном от верстии подпружиненным патрубком с расположенным в бункере фланцем, наружный диаметр которого превышает наружный диаметр цилиндра, и с наклонным пазом, выполненным в evo стенке, в котором свободно размещен названный штырь.
На фиг. 1 схематично изображено устройство для перекачки навоза, общий вид; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - s конструкция камеры сгорания, продопнный
Разрез
Устройство включает вертикально установленный сужающийся книзу бункер 1 с прикрепленной к его верхней части рамой 2, . 10 в днище которого выполнено выгрузное ,отверстие 3...Внутри бункера соосно выгруэному
ЬтвеРстию установлены цилиндр 4 выполняющий функцию отсечного приспособления, 15 и размещенный в нем поршень 5, подвешенные к реме 2 посредством соответс венно силовых цилиндров 6 и 7. Выгруэное отверстие бункера сообщено с нагнетательным трубопроводом 8. Х рабочей 2о поверхности поршня 5 прикреплены элект роды 9, соединенные посредством изолято ров 10, гибких высоковольтных проводов
11 и стационарных высоковольтных кабелей 12 с источником 13 импульсных д токов. В поршне 5 выполнено отверстие
14, а в штоке 15 силового цилиндра 7 выполнена камера 16 сгорания, сообщенная с отверстием 14 и снабженная о6ратным клапаном 17, установленным
30 в ее нижней части, C последней сообщены каналы 18 н 19 соответственно для горючего газа и окислителя, выведенные одним концом к ее заглушенному торцу и связанные другим концом с системой газораспределения.
Внутри камеры сгорания закреплена свеча 20 для зажигания смеси, подсоединенная через проводник 21 к источни i. ку 13 импульсных токов. Система газо40 распределения состоит из двух частей.
Первая ее чесать содержит емкость 22, в которой под давлением находится горю чий гез, например пропан, зепорный вентюгь 23, регулятор 24 давления, ротаметр 25, электроклапан 26, обратный клепан 27, металлокерамический фильтр
28, выполняющий функцию преградителя пламени, s гибкий шланг 29, подсоединен« ный i канеату 18 через ниппель 30, Вторая часть системы гезорасцределеиия, предназначенная для подвода окислителя, например, воздуха, выполнена аналогично ее первой части и содержит емкость 31, в которой под давлением находится воз«И дух, запорный вентиль 32, регулятор 33 давления, ротеметр 34, электроклапан 35, обратный клапан 36 и гибкий шланг 37, 865231 4 подсоединенный к каналу 19 через ниппель 38.
В верхней части негнетательного трубопровода 8 закреплен штырь 39, а в выгрузном отверстии 3 установлен подпружиненный патрубок 40 с расположенным в бункере 1 фланцем 41, наружный диаметр которого превышает наружный диаметр цилиндра 4. Патрубок 40 имеет наклонный паз 42, выполненный в его стенке, в котором свободно размещен штырь 39.
Устройство работает следующим образом.
B исходном положении цилиндр 4 и поршень 5 находятся в крайнем верхнем положении, а бункер 1 запогп яется навозной массой. После заполнения бункера до заданного уровня навозом цилиндр 4 посредством силовых цилиндров 6 перемещается вниз до упора в фланец 41 патрубка 40, При дальнейшем движении гилиндра 4 происходит опускание и поворот пачуубка 40 на некоторый угол за счет взаимодействия штыря 39 с наклонным пазом 42. И результате в месте контакта нижнего торца цилиндра 6 с фланцем 41 возникает истираюший эффект, под действием которого осушест вляется перетирение и перерезание крупных включений, содержащихся в перекачиваемом навозе, что предотвращает возникновение утечек навоза из цилиндра в бункер при последующем перекечивании.
Последнее обеспечивается перемещением вниз поршня 5 под действием силового цилиндра 7, при этом обратный клапан 17 закрывается, изолируя камеру 16 сгора ния от попадания в нее навоза. В нижнем положении поршня на электроды 9 от источника 13 цодеется высокое напряжение и между электродами возникает электри» ческий разряд, создающий в навозе электрогидравлический удар, способствующий продвижению навоза без участия поршня.
При необходимости дополнительного перемещения навоза в нагнетательном трубо ро» воде в кемере 16 сгорания создается взрывное горение путем зажигания смеси от свечи 20, которое сопровождается резким повышением давлеНня внутри камеры. Под действием этого давления происходит открытие ображого клапана 17 и дополнительное перемещение навоза при нижнем положении цилиндра 4. После истечения продуктов реакции из камеры сгорания осуществляется продувка посл дней путем открытия элэктроклапанов 26 и 35 при частичном подъеме цилиндра.
5 8652
Такое выполнение устройства существ венно повышает производительность, а также обеспечивается обеззараживание навоза за счет его контакта с продуктами детонации и воздействию на него электрического тока. Кроме того, вследствие вращения патрубка в нагнетательном трубопроводе н взаимодействия его с неподвих ным цилиндром предотвращается возникновение утечек навоза нз цилиндра в .бункер при перекачке.
Формула изобретения!
1. Устройство для лерекачки навоза, включающее вертикально установленный сужающийся книзу бункер с прикрепленной к его верхней частя рамой, s днище которого выполнено вьп рузное отверстие, расположенные внутри бункера соосно выгрузному отверстию цилющр и размещенный в нем поршень, подвешенные к раме посредством силовых цилиндров, и нагнетательный трубопровод, о т л н ч а ю щ е е с я 5 тем, что, с целью повышения производительности и обеспечения обеззараживания наво за, оно,снабжено электродами, рикреплен31 6 ными к рабочей цоверхности поршня, и источником импульсных токов, подсоединенным к названным ал ктродам, причем в поршне выполнено отверстие, а в штоке силового, цишпщра, связанного с поршнем, - камера сгорания, сообщенная с отверстием и снабженная обратным клапаном, установленным в ее нижней части.
2. Устройство по и. 1; о т л и ч а юm е е.с я тем, что, с цепью предотвращения утечек навоза из пюппщра в бун кер при перекачке, оно снабжено штыр ы, закрепленным в верхней части нагнетательного трубопровода, и установленным в выгрузном отверстии подпружиненным патрубком с расположенным в бункере фланцем, наружный диаметр которого npeabruraew наружный диаметр цилиндра, и с наклонным пазом, выполненным в его стенке, в котором свободно размещен названный штырь.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 570347, zg. А Ol К l 01, 1975.
2. Авторское свидетельство СССР
¹ 6Ы90,, А Ol К 1 О, 1977 (mym) 865231
Фиг. 3
