Пылеуловитель для мокрой очистки газа

Пылеуловитель для мокрой очистки газа

Иллюстрации

Показать все

Реферат

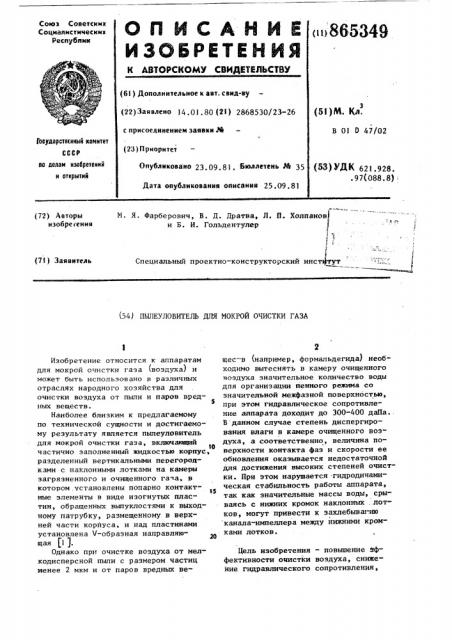

Союз Советскнк

Соцнапнстнческнх

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. свид-ву (22) Заявлено 14.01 80 (21) 2868530/23-26 с присоелииением заявки М (53)M. Кл.

В 01 0 47/02

Государатееинмй конитет

СССР (23) Приоритет по делан изобретений и открытий

О уб и овано 23. 09. 81, бюллетень М 35

Дата опубликования описания 25.09.81 (53) УДK 621.928. .97(088.8}

N. Я. Фарберович, В. Д. Дратва, Л. П. Холпанов и Б. И. Гольдентулер

Специальный проектно-конструкторский инсттртут (72) Авторы нзобрегения (71) Заявитель (54) ПЬШЕУЛОВИТЕЛЬ ДЛЯ МОКРОЙ ОЧИСТКИ ГАЗА

Изобретение относится к аппаратам для мокрой очистки газа (воздуха) и может быть использовано в различных отраслях народного хозяйства для очистки воздуха от пыпи и паров вредпых веществ.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является пылеуловитель для мокрой очистки газа, включающий !

О частично заполненный жидкостью корпус, разделенный вертикальными певегородкзми с наклонными лотками на камеры загрязненного и очищенного га а. в котором установлены попарно контактт5 иые элементы в виде изогнутых пластин, обращенных выпуклостями к выходному патрубку, размещенному в верхней части корпуса, и над пластинами установлена V-образная направляющая (1 ).

Однако при очистке воздуха от мелкодисперсной пыли с размером частиц менее 2 мкм и от паров вредных вещес- в (например, формальдегида) необходимо вытеснять в камеру очищенного воздуха значительное количество воды для организации пенного режима со значительной межфазной поверхностью, при этом гидравлическое сопротивление аппарата доходит до 300-400 даПа..

В данном случае степень диспергироваиия влаги в камере очищенного воздуха, а соответственно, величина поверхности контакта фаз и скорости ее обновления оказывается недостаточной для достижения высоких степеней очистки. При этом нарушается -гидродинамическая стабильность работы аппарата, так как значительные массы воды, срываясь с нижних кромок наклонных .лотков, могут привести к захлебывагко канала-импеллера между нижними кромками лотков.

Цель изобретения — повышение эффективности оттистки воздуха, снижение гидравлического сопротивления, 865349

40 увеличение поверхности контакта фаз и скорости обновления поверхности.

Цель достигается тем, что пылеуловитель для мокрой очистки газа, включающий частично заполненный жидкостью корпус, разделенный вертикальными перегородками с наклонными лотками на камеры загрязненного и очищенного газа, в котором установлены попарно контактные элементы в виде изогнутых пластин, обращенных выпуклостями к выходному патрубку, размещенному в верхней части корпуса, а над пластинами установлена V-образная направляющая, снабжен камерами сбора жидкости,примыкающими к наклонным лоткам, при этом нижняя часть вертикальных перегородок размещена в камерах.

Кроме того, пылеуловитель снабжен дополнительными вертикальными перфорированными перегородками, верхние кромки которых прикреплены к днищу камер, а нижние впущены в жидкость, расположенную в нижней части корпуса.

На чертеже изображен пылеуловитель, общий вид.

Предлагаемый пылеуловитель состоит из корпуса 1, к нижней части которого прикреплен бункер-шламосборник 2 с выпускным патрубком 3 для удаления шлама. Бункер-шламосборник 2 и нижняя часть корпуса 1 при заполнении водой образуют водяную ванну 4 аппарата.

Корпус l вертикальными перегородками 5 разделен на две камеры 6 загрязненного воздуха и одну, расположенную между ними, камеру 7 очищенного воздуха. Камеры 6 загрязненного воздуха снабжены входными патрубками 8.

Нижние кромки вертикальных перегородок 5 опущены в прямоугольные камеры 9 сбора жидкости.

К камерам 9 прикреплены наклонные лотки 10, нижние кромки которых, расположенные над поверхностью воды в водяной ванне, образуют воэдухоочистной канал-импеллер 11. По центру камеры 7 над лотками 10 установлены по крайней мере две пары изогнутых пластин 12, обращенных выпуклостями к выходному патрубку 13 с уменьшающимся по высоте зазором между каждой парой пластин. Над изогнутыми пластинами 12 установлена Ч-образная направляющая 14, обращенная вершиной угла навстречу потоку воздуха. Внутренняя полость направляющей 14 соединена дренажной трубой 15 с водяной ван10

55 ной 4 . Над направляющей 14 к перегородкам 5 прикреплены наклонные криволинейные пластины 16. Выше, в крышке 17, размещен каплеуловитель 18.

К днищу камер 9 сбора жидкости прикреплены перфорированные (сетчатые) перегородки 19, нижние кромки которых опущены в водячую ванну 4. Аппарат снабжен регулятором 20 уровня воды с гидрозатвором 21 и сливной воронкой 22.

Предлагаемый пылеуловитель работает следующим образом.

Загрязненный газ (воздух), засасываемый вентилятором (на чертеже не показан) через патрубки 8 в камеры 6, делает поворот над водой и попадает в щель, образованную лотками 10 и криволинейной водной поверхностью водяной ванны 4. На этом участке про исходит эжектирование верхнего слоя воды и срыв капель с водяного гребня, образующегося по центру канала-импеллера 11. В зоне пересечения встречных воздушных потоков образуется газожидкостный фонтанирующий слой, причем часть капель из чего прижимается воздухом к вогнутой части пластин 12, а оставшаяся часть слоя воды увлекается воздухом через зазоры между пластинами 12 в верхнюю часть камеры 7, где окончательно отбрасывается V-образной направляющей 14 на пластины 16. Пленки жидкости, направляемые пластинами 16, сталкиваются в центре камеры 7 и попадают во внутреннюю полость ч-образной направляющей 14, откуда по трубке 15 возвращается в водяную ванну 4.

Пленки жидкости, срывающиеся с пластин 12, пересекают воздушный по- . ток, достигают вертикальных перегородок 5, по которым движутся вниз, и накапливаются в камерах 9 сбора жидкости. Из камер 9 часть жидкости, переливаясь, поступает на наклонные лотки 10, с нижних кромок которых вновь подхватывается воздушным потокам, возвращаясь в фонтанирующий слой в канале 11. Другая часть жидкости из камер 9 сбора жидкости, переливаясь, орошает перфорированные (сетчатые) перегородки .19. Загрязненный воздух из камер 6, проходя через орошаемые пере. городки 19, диспергирует жидкость и увлекает капедьную влагу в зазор между лотками 10i и криволинейной поверхностью воды в водяной ванне 4. Таким образом, в канале-импеллера 11 про"

865349 исходит столкновение двух встречных потоков, предварительно насыщенных капельной влагой, что увеличивает поверхность контакта фаз и г.эвышает эффективность очистки воздуха от мелкодисперсной пыли . паров вредиьгх веществ.

Одновременно при сбросе воды из камер 9 сбора жидкости на перфорированные перегородки )9 увеличивается )О скорость обновления поверхности контакта фаз и предотвращается возможность захлебывания канала 1). .При этом увеличивается гидродинамическая стабильность работы аппарата при режи- 15 мах, близких к пенному, и, соответственно, уменьшается его гидравлическое сопротивление.

Очищенный воздух через каплеуловитель 18, крышку 17 и выходной патру-.. 20 бок 13 выводится из аппарата. Уловленная пыль осаждается в бункере-шламосборнике 2 и в виде шлама выводится через выпускной патрубок 3. Подпитка аппарата водой и поддержание необходимого уровня воды в аппарате осу ществляется при помощи регулятора 20.

Перелив излишней воды происходит через гидрозатвор 21 в сливную воронку 22.

Предлагаемый аппарат прост в изготовлении, обеспечивает эффективную очистку воздуха от мелкодисперсной пыли и паров вредных веществ, кроме того, надежен в эксплуатации.

Формула изобретения

1. Пылеуловитель для .мокрой очистки газа, включающий частично заполненный жидкостью корпус, разделенный вертикальными перегородками с наклонными лотками на камеры загрязненного и очищенного газа, в котором установлены попарно контактные элементы в виде изогнутых пластин, обращенных выпуклостями к выходному патрубку, размещенному в верхней части корпуса, а над пластинами установлена V-образная направлякщая, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности очистки воздуха и снижения гидравлического сопротивления, пылеуловитель снабжен камерами сбора жидкости, примыкающими к наклонным лоткам, при этом нижняя часть вертикальных перегородок размещена в камерах.

2. Пылеуловитель по и. 1, о т л и" ч а ю шийся тем, что, с целью увеличения поверхности контакта фаз и скорости обновления поверхности, он снабжен дополнительными вертикальными перфорированными перегородками, верхние кромки которых прикреплены к днищу камер, а нижние опущен и в жидкость, расположенную в нижней час" ти корпуса.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

В 603410, кл. В 01 D 47/02, 1976.

865349
