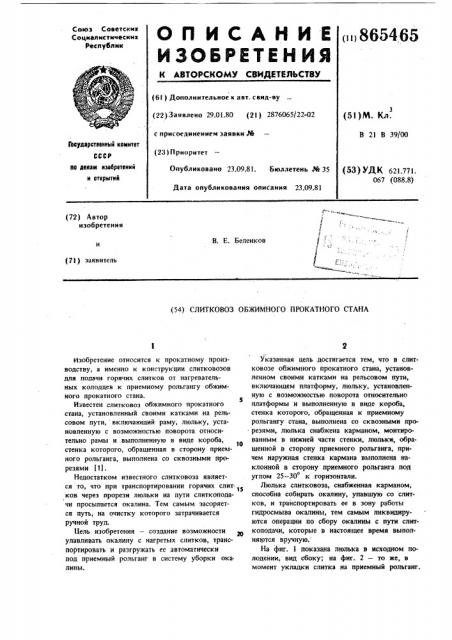

Изобретение относится к прокатному производству, а именно к конструкции слитковозов для подачи горячих слитков от нагревательных колодцев к приемному рольгангу обжимного прокатного стана.

Известен слитковоз обжимного прокатного стана, установленный своими катками на рельсовом пути, включающий раму, люльку, установленную с возможностью поворота относительно рамы и выполненную в виде короба, стенка которого, обращенная в сторону приемного рольганга, выполнена со сквозными прорезями 11).

Недостатком известного слитковоза является то, что при транспортировании горячих слит. ков через прорези люльки на пути слиткоподачи просыпается окалина. Тем самым засоряется путь, на очистку которого затрачивается ручной труд.

Цель изобретения — создание возможности улавливать окалину с нагретых слитков, транспортировать н разгружать ее автоматически под приемный рольганг в систему уборки ока. лины.

Указанная цель достигается тем, что в слитковозе обжимного прокатного стана, установленном своими катками на рельсовом пути, включающем платформу, люльку, установленную с возможностью поворота относительно платформы и выполненную в виде короба, стенка которого, обращенная к приемному рольгангу стана, выполнена со сквозными прорезямн, люлька снабжена карманом, монтированным в нижней части стенки, люльки; обращенной в сторону приемного рольганга, причем наружная стенка кармана выполнена наклонной в сторону приемного рольганга под углом 25 — 30 к горизонтали.

Люлька слитковоза, снабженная карманом, способна собирать окалину, упавшую со слитков, и транспортировать ее B зону работы гидросмыва окалины, тем самым ликвидируются операции по сбору окалины с пути слиткоподачи, которые в настоящее время выполняются вручную.

На фиг. 1 показана люлька в исходном полодении, вид сбоку; на фиг. 2 — то же, в момент укладки слитка на приемный рольганг.

865465

Слитковоз обжимного прокатного стана, установленный своими катками на рельсовом пути, включающий люльку, раму, установленную с возможностью поворота относительно рамы и выполненную в виде короба, стенка которого, обращенная в сторону приемного рольганга стана, выполнена со сквознымг про20 резями, отличающийся тем, что, с целью исключения попадания окалины на рельсовые пути, люлька снабжена карманом, монтированным в нижней части стенки люльки, обращенной в сторону приемногорольганга, причем наружная стенка кармана выпол25 непа наклонной в сторону приемного рольганга под углом 25 — 30 к горизонтали, Слитковоз 1 в линии подачи горячих слитков 2 к приемному рольгангу 3 обжимного прокатного стана установлен своими катками

4 на рельсовом пути 5. Люлька 6 слитковоза выполнена в виде короба и установлена на цапфах 7 с подшипниками 8. Рычаги 9 жестко связаны с цапфами и снабжены роликами 10.

Стенка 11 люльки, обращенная в сторону приемного рольганга, выполнена со сквозными що . прорезями 12 для захода в них роликов рольганга при опускании на него люльки. В нижней частя этой стенки монтирован карман 13, его стенка, обращенная в сторону приемного рольганга, выполнена наклонной под углом

25-30 к горизонтали.

Сбор окалины от горячих слитков осуществляется следующим образом.

В исходном положении люльки 6 слитковоза нагретые слитки устанавливают клещевым краном в люльку. В этот момент и во время транспортировки слитка 2 окалина со слитка падает в зоне передней части люльки и улавливается в карман 13, а далее транспортируется к приемному рольгангу, под которым находится канава для смыва окалины.

У приемного рольганга люлька поворачивается при перемещении ролика 10 рычага 9 по копиру (не показан) и устанавливается в горизонтальное положение. В это время наружная стенка кармана верхней частью поворачивается

30 вниз и устанавливается соответственно под углом 45 — 50 к горизонтальной поверхности, что на 5 — 10 больше утла естественного откоса окалины, чем обеспечивается свободное падение окалины из кармана в канаву для уборки окалины.

Таким образом окалина с каждого транспортируемого слитка передается в систему ее уборки, чем устраняется попадание ее на рельсовые пути.
