Реферат



Ф 8655:

Класс Збс, 3

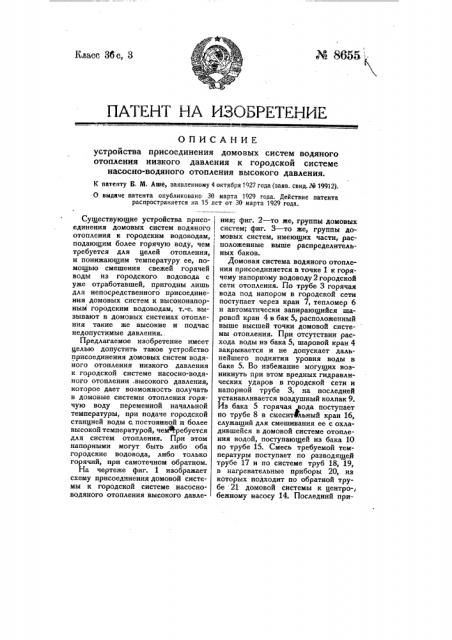

ПАТЕНТ HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ устройства присоединения домовых систем водяного отопления низкого давления к городской системе насосно-водяного отопления высокого давления.

К патенту Б. М. Ale, заявленному 4октября1927года(заяв. свид.М19912).

О выдаче патента опубликовано 30 марта 1929 года. Действие патента распространяется на 15 лет от 30 марта 1929 года.

Существующие устройства присоединения домовых систем водяного отопления к городским водоводам, подающим более горячую воду, чем требуется для целей отопления, и понижающим температуру ее, помощью смешения свежей горячей воды из городского водовода с уже отработавшей, пригодны лишь для непосредственного присоединения домовых систем к выcoKoHRIlopным городским водоводам, т.-е. вызывают в домовых системах отопления такие же высокие и подчас недопустимые давления..

Предлагаемое изобретение имеет целью допустить такое устройство присоединения домовых систем водяного отопления низкого давления к городской системе насосно-водяного отоплении .высокого давления, которое дает возможность получать в домовые системы отопления горячую воду переменной начальной температуры, при подаче городской станцией воды с,постоянной и более высокой температурой, чемтребуется для систем отопления. При этом напорными могут быть либо оба городские водовода, либо только горячий, при самотечном обратном.

На чертеже фиг. 1 изображает схему присоединения домовой системы к городской системе насосноводяного отопления высокого давления; фиг. 2 — то же, группы домовых систем; фиг. 3 — то же, группы домовых систем, имеющих части, расположенные выше распределительных баков.

Домовая система водяного отопления присоединяется в точке 1 к горячему напорному водоводу 2 городской сети отопления. По трубе 3 горячая вода под напором в городской сети поступает через кран 7, тепломер 6 и автоматически запирающийся шаровой кран 4 в бак 5, расположенный выше высшей точки домовой систе- мы отопления. При отсутствии расхода воды из бака 5, шаровой кран 4 закрывается и не допускает дальнейшего поднятия уровня воды в баке 5. Во избежание могущих возникнуть при этом вредных гидравлических ударов в городской сети и напорной трубе 3, на последней устанавливается воздушный колпак 9.

Из бака 5 горячая рода поступает по трубе 8 в смеситКльный кран 16, служащий для смешивания ее с охладившейся в домовой системе отопления водой, поступающей из бака 10 по трубе 15. Смесь требуемой температуры поступает по разводящей трубе 17 и по системе труб 18, 19, в нагревательные приборы 20, из которых подходит по обратной трубе 21 домовой системы к центро- бежному насосу 14. Последний причем вследствие имеющегося на трубе 11 — 22 верхнего перегиба, вода преимущественно поступает в бак 10.

Колебание уровней воды в баках 5 и 10, вверх и вниз от некоторого общего среднего положения, и несовпадение их при разных расходах воды из баков 5 и 10 ме имеют практического значения ppva работы ратуру воды, поступающей в домовую систему отопления по трубе 17, можно регулировать с помощью крана 16 в пределах от температуры горячей воды, подаваемой городским водоводом до температуры обратной воды домовой системы. При перестановке смесительного крана 16 на ту или иную температуру воды водится в движение двигателем, не в трубе 17, автоматически измепоказанным на чертеже, и накачи- няются количества воды, подаваемой вает воду по трубе 11 — 22, восхо- горячим водоводом 2 в бак 5 и ная ей от него петлей выше на неэна-; сосом 14 в бак 10, при чем сохрачительнук величину h уровня воды няется равенство между количес твом в баках 5 и 10 (уровень в них оди- Iгорячей воды,,поступающей в домонаковый). Часть воды, проходящей, вую систему отопления и количепо трубе 11 — 22 поступает через ством охладившейся воды, возвра тру у и б 12 автоматически запираю- щающейся по обратному городскому щийся шаровой кран 13 в бак 10, водоводу 23. а остальная вода (когда кран 13 Благодаря равенству напоров в закрывается, вследствие наполнения,. кране 16 со стороны баков 5 и и 10 бака 10) через эапорный кран 25 и количества воды горячей (иэ бака ) обратный клапан 24 поступает у и охлажденной (из бака 10) всецело точки 27 в обратный городской. водо-, зависят от данного положения завод 23. порного устройства в кране 16. При

Обратный клапан 24 служит (в слу- желании изменить, например, пони-! чае напорного обратного городского эить температуру смеси воды в труводовода 23) для воспрепятство-, бе 17, запорное устройство в кра е 6 не 1 вания передачи городского давления, устанавливается в новое положение, со стороны водопровода 23 на сеть! соответствующееуменьшенномусечедомового отопления, при остановке нию для прохода горячей воды и насоса 14; при самотечном же.водо- . увеличенному сечению для прохода воде 23, обратный клапан 24 пре- холодной. Благодаря этому расход пятствует передаче на данную домо- иэ бака 5 уменьшается, уровень воды вую систему отопления статиче- в нем повышается, пока шаровой ского давления домовых систем кран 4 не начинает пропускать уменьболее высоких зданий, что может шенное количество горячей воды, произойти при засорении водо- соответствующее новому уменьшенвода 23. В случае напорного обрат- ному расходу из бака 5 яо трубе 8. ного водовода 23, высота подъема В отношении бака 10 происходит насоса 14 составляет сумму из вы- Iобратное явление,,т.-е. увеличенный со ты потерь напора в домовой расход по трубе 15 вызывает опубаке 10 о системе отопления и высоты напора скание уровня воды в баке до в точке 27 городского обратного тех пор, пока опускающийся вместе водовода 23, уменьшенной на высоту, с уровнем воды поплавок шарового столба воды от точки 27 до уровня крана 13 не откроет этот кран наводы в баках 5 и 10. В случае же столько, что приток воды в бак 10 самотечного обратного городского станет равен увеличившемуся расводовода 23, высота подъема на-, ходу из него. 11ритекание через шасоса 14 равняется лишь высоте ровой кран 13 требуемого количества сопротивлений в домовой системе, воды обеспечено тем, что по труотопления, увеличенной на высоту М бе 11 — 22 насосом 14 подается всегда от уровня вод@ в баке 5 до верх- сумма объемов воды, подлежащих него перегиба трубы 11 — 22. поступлению как в бак 10, так и

В предлагаемом устройстве темпе-, непосредственно в водовод 23, при смесительного крана, так как ход поплавков шаровых кранов 4 и 13; в вертикальной плоскости для полного их открытия и закрытия может, быть при конструировании. кранов сделан минимальным, благодаря чему, и разность уровней в баках 5 и 10 будет минимальной даже при боль- шом неравенстве расходов воды: из них.

Из сказанного видно, что расходы воды из баков 5 и 10, а также . приходы в них по трубам 3 и 12, строго регулируются поворотом кра-, на 16. Количество воды, засасывае-; мое и нагнетаемое насосом 14, равно . сумме расходов из баков 5 и 10, при чем иэ этой суммы в бак 10 посту- ; .пает всегда такое же количество, воды, какое из него было взято, вследствие чего в обратный город- ской водовод 23 всегда напра- вляется такое количество воды, какое поступило в бак 5 из городского ! горячего водовода 2.

При описанной схеме, максималь-, ное давление в домовой системе отопления не зависит от давлений: ! в городских горячем и обратном во-, доводах и равняется высоте стати-, ческого напора, измеряемого от низ-, шей точки в системе до высшего уровня воды в баках 5 и 10, кото- рый поддерживается шаровыми кра-, нами 4 и 13. При временной неисправ- ности последних, излишняя про-;: пускаемая ими вода сливается в кана- лизацию по эаналичной трубе 28.

На трубах 8, 15, 17 и 21 устанавливаются термометры (на схеме не показаны), служащие для наблюдения и управления системой отопления.

Баки 5 и 10 закрыты крышками, изолированы от охлаждения и через трубки 26 сообщаются с атмосферой.

Для удобства управления системой, т.-е. манипулирования краном 16, трубы 8 и 15 могут быть сведены от баков 5 и 10 вниз, например, куда либо в подвал здания, где удобнее всего расположить и насос 14 (фиг. 2).

На фиг. 2 показано присоединение к городской системе водяного отопления группы домовых систем, прн чем распределительчые баки 5 и 10 расположены на высоте, доминирующей над всеми частями домовой системы отопления. Смешанная в кране 16 горячая вода подается по нижнему разводящему трубопроводу 17, а для выпуска выделяющегося иа воды воздуха в высших точках систем отопления отдельных зданий предусмотрены устройства 29. Если потеря напора воды, при ее движении от баков 5 и- 10 но трубам 8, 15, 17 и 18 до высших точек в системах отопления отдельных зданий, меньше соответствующих статических напоров, измеряемых высотами Р и Лз (фиг. 2), устройствами 29 могут быть вантузы общеизвестной конструкции. В противном случае устройствами 29 должны быть герметические воздухособирательные колпаки достаточной емкости, снабженные воздушными краниками, периодически открываемыми во время остановки насоса 14 для выпуска из собирателей воздуха. Воздушные краники могут быть расположены не на самих воздухособирательных колпаках, à на концах специальных воздушных трубочек, идущих от верхних точек собирателей вниз, в место более доступное для обслуживания.

На фиг. 3 некоторые часты домовых систем отопления расположены выше уровня воды в распределительных баках 5 и 10 на высоту Лз. Для поднятия воды, идущей на отопление всей группы зданий по разводящей трубе 17, на высоту Н и преодоления всех сопротивлений в трубопроводах от баков 5 и 10 до всасывающего патрубка насоса 14, между смесительным краном 16 и разводящей трубой 17 включается насос 30. Расход энергии насосов 14 и 30 (фиг. 3) относительно один и тот же, как и одного насоса 14 схемы, показанной на фиг. 2. Оба насоса приводятся в действие от одного общего двигателя либо нутем установки их на общем валу (как показано на фиг. 3), либо путем врашения их от контртрансмиссин, получающей движение от общего двигателя.

Принудительная совмествая работа и совместный останов насосов 14 га Фиг. /. ла Ю Э вы и ю

Р

Z3i г.2Ъ

gy

2 га

Типкрьфил Перый Артели Совотемпй Печмаим, Мехеыя, 40. и 30 необходимы потому, что при останове насоса 30 и продолжении работы насоса 14, последний может частично опорожнить домовую систему отопления в городской обратный водовод.

Если городская система водяного отопления подает воду с температурой выше 100О С, то в момент выхода ее в бак 5 она превращается в пар, вследствие падения давления до атмосферного. Для предотвращения такого парообразования, вода, подаваемая городским горячим водоводом 2 проходит, до поступления в бак 5, по омываемому более холодной водой змеевику, охлаждаясь до температуры ниже 100" С. Во избежание бесполезной потери тепла змеевик укладывается в бак 10 и омывается протекающей через бак обратной водой из домовой системы отопления, используемой для подмешивания к горячей воде в смесительном кране 16.

Предмет патента.

1. Устройство присоединения домовых систем водяного отопления низкого давления к городской системе

1 насосно-водяного отопления высоI кого давления, подающей более roрячую воду, чем требуется для домовых систем, отличающееся тем, ! что с целью понижевия напора со стороны городских водоводов 23 и 2 и для понижения температуры воды, поступающей в домовую систему, применены: насос 14 на обратной трубе домовой системы, восходящая, от него петлею выше уровня воды ! в системе труба 11 — 22 и два бака 5 и 10 с автоматически запирающимися кранами, из коих бак 10 предназначен для охладившейся в системе .воды и сообщается с петлею 11 — 22 ниже ее вершины, бак же 5 предназначен для поступающей из городского водовода 2 горячей воды, и ! оба бака 5 и 10 сообщаются с домовой системой через смесительный кран 16 (фиг. 1).

2. При устройстве, согласно и. 1, применение насоса 30 (фиг. 3) для

1 подачи, идущей от смесительного крана 16 воды в домовые системы,имеющие части, расположенные выше ! баков 5 и 10
