Устройство для упаковки изделий между пленкой и фольгой

Устройство для упаковки изделий между пленкой и фольгой

Иллюстрации

Показать все

Реферат

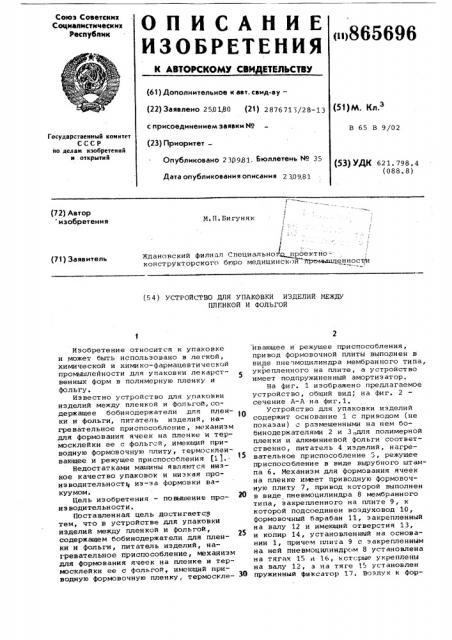

П ИСАНИ Е

ИЗОБРЕТЕНИЯ

Союз Советскив

Социалистических

Республик

О о»865696 ф

Фг..

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву— (22) Заявлено 250180 (21) 2876713/28-13 (51)М. Кл. с присоединением заявки Мо

В 65 В 9/02

Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет—

Опубликовано 23р981. Бюллетень N9 35

Дата опубликования описания 2 30981 (53) УДК 621. 798. 4 (088. 8) (72) Автор

"изобретения

М. П. Бигуняк (Ждановский филиал Специальног проектно- конструкторского бюро медицинск >й ттромышленност и (71) Заявитель (5 4 ) УСТРОЙСТВО ДЛЯ УПАКОВКИ ИЗДЕЛИЙ МЕЖДУ

НЛГНКОЙ И ФОЛЬГОЙ

Изобретение относится к упаковке и может быть использовано в легкой, химической и химико-фармацевтической промышленности для упаковки лекарственных форм в полимерную пленку и фольгу.

Известно устройство для упаковки изделий между пленкой и фольгой, содержащее бобинодержатели для пленки и фольги, питатель изделий, нагревательное приспособление, механизм для формования ячеек на пленке и термосклейки ее с фольгой, имеющий приводную формовочную плиту, термосклеивающее и режущее приспособления (11.

Недостатками машины являются низкое качество упаковок и низкая производительность из-эа формовки вакуумом.

Цель изобретения - повышение производительности, Поставленная цель достигается тем, что в устройстве для упаковки изделий между пленкой и фольгой, содержащем бобинодержатели для пленки и фольги, питатель иэделий, нагревательное приспособление, механизм для формования ячеек на пленке и термосклейки ее с фольгой, имеющий приводную формовочную пленку, термоскле- Зо ивающее и режущее приспособления, привод формовочной плиты выполнен в виде пне моцилиндра мембранного типа, 1 укрепленного на плите, а устройство имеет подпружиненный амортизатор.

На фиг. 1 изображено предлагаемое устройство, общий вид, на фиг. 2 сечение А-A на фиг.1, Устройство для упаковки изделий содержит основание 1 с приводом (не показан) с размещенными на нем бобинодержателями 2 и З„для полимерной пленки и алюминиевой фольги соответственно, питатель 4 иэделий, нагревательное приспособление 5, режущее приспособление в виде вырубного штампа 6. Механизм для формования ячеек на пленке имеет приводную формовочную плиту 7, привод которой выполнен в виде пневмоцилиндра 8 мембранного типа, закрепленного на плите 9, к которой подсоединен воэдуховод 10, формовочный барабан 11, закрепленный на валу 12 и имеющий отверстия 13, и копир 14, установленный на основании 1, причем пли.ra 9 с закрепленным на ней пневмоцилиндром 8 установлена на тягах 15 >t 16, коте:рые укреплены на валу 12, а на тяге 15 установлен пружинный фиксатор 17. Воздух к фор86569Б мо вочной плите подводится с помощью воздуховода 18. На основании 1 также укреплено термосклеивающее приспособление, вращающее барабаны 19 и 20.

Устройство работает следующим образом.

При вращении формовочного барабана

11 по часовой стрелке пленка 21 поступает под нагревательное приспособление, затем формуются ячейки формовочной плитой 7 и пленка с ячейками поступает на стол 22, где питатель 4 для подачи из бункера изделий и укладки их в отформованные ячейки заполняют ячейки, иэделиями. Затем пленка 21 с отформованными ячейками и наполненными иэделиями накрывается 15 фольгой 23 и поступает между барабанами 19 и 20, где происходит термосклейка, и дальше на вырубной штамп

6, где отделяются готовые упаковки °

Формовка ячеек на формовочном ба- 2О рабане 11 формовочной плитой 7 проис,ходит следующим образом.

При выведенном из отверстий 13 пружинном фиксаторе 17 тяги 15 и 16 под действием собственного веса и за- 2 крепленных на них деталей опускаются вниз до тех пор, пока пружинный фиксатор 17 не войдет в .следующее отверстие 13 формовочного барабана 11. В момент совместного движения тяг 15 и 16 с формовочным барабаном 11 подается сначала сжатый воздух в-воздуховод 10 привода формовочной плиты, который прижимает пленку 21 формовочной плитой 7 к формовочному барабану 11. Затем подается сжатый воздух в воэдуховод 18 фор- 35 мовочной плиты 7, который выдувает ячейки на пленке 21.

При достижении тягами 15 и 16 крайнего верхнего положения при вращении барабана подача воздуха прекращается, формовочная плита 7 отходит от формовочного барабана 11, а копир 14 выводит пружинный фиксатор 17 иэ отверстия формовочного барабана 11. Тяги 15 и 16 под действием собственного веса опускаются вниз, и цикл повторяется снова.

Одновременно приспособлением 5 нагревается новый участок пленки 21.

Для увеличения надежности работы устройства тяги 15 и 16 соединены с амортизатором 24 пружинами 25 растяжения.

Поскольку формовка сжатым воздухом производительнее формовки вакуумом, это приводит, в свою очередь, к повышению производительности устройства в целом. формула изобретения устройство для упаковки иэделий между пленкой и фольгой, содержащее бобинодержатели для пленки и фольги, питатель изделий, нагревательное приспособление, механизм для формования ячеек на пленке и термосклейки ее с фольгой, имеющий приводную формовочную плиту, термосклеивающее и режущее приспособления, о т л ич а ю щ е е с я тем, что, с целью повышения производительности, привод формовочной плиты выполнен в виде пневмоцилиндра мембранного .типа, укрепленного на плите, а устройство имеет подпружиненный амортизатор.

Источнки информации, принятые во внимание при экспертизе

1. Машина 397Р-КТ. Ленинградское

СПКБ-медпром, 1977. г

Фиг,1

fl Î Iff 15

Составитель Кононляи

Редактор И.Николайчук Техред Т.Маточка Корректор М. Кост а

Заказ 7962/28 Тираж 744 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб.,д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
