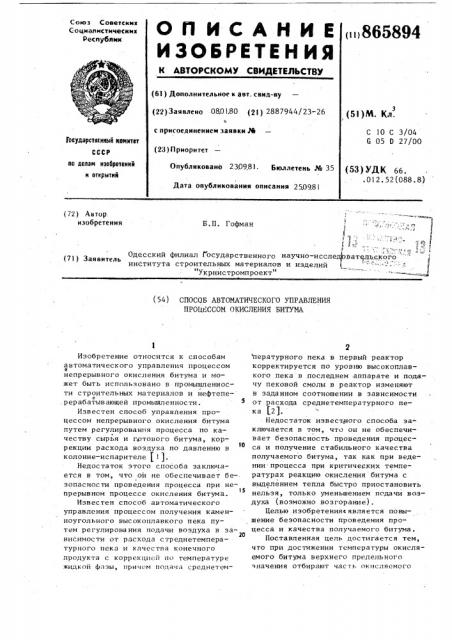

"Укрнистромпроект" (72) Автор. изобретения (54) СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

ПРОЦЕССОМ ОКИСЛЕНИЯ БИТУМА продукта с коррекцией до температуре жидкой фазы, причем подача среднетемИзобретение относится к способам автоматического управления процессом о непрерывного окисления битума и может быть использовано в промышленности строительных материалов и нефтепе.рерабатывающей промьшиенности.

Известен способ управления процессом непрерывного окисления битума путем регулирования процесса по качеству сырья и готового битума, коррекции расхода возцуха по давлению в

1О колонне — испарителе (1).

Недостаток этого способа заключается в том, что он не обеспечивает безопасности проведения процесса при не= IS прерывном процессе окисления битума.

Известен способ автоматического управления процессом получения каменноугольного высокоплавкого пека путем регулирования подачи воздуха в за10 висимости от расхода стреднетемпературного пека и качества конечного пературного пека в первый реактор корректируется по уровню высокоплавкого пека в последнем аппарате и подачу пековой смолы в реактор изменяют в заданном соотношении в зависимости от расхода среднетемпературного пека 12).

Недостаток известного способа заключается в том, что он не обеспечивает безопасность проведения процесса и получение стабильного качества получаемого битума, так как при ведении процесса при критических температурах реакцию окисления битума с выделением тепла быстро приостановить нельзя, только уменьшением подачи воздуха (возможно возгорание).

Целью изобретенияс является повышение безопасности проведения процесса и качества получаемого битума.

Поставленная цель достигается тем, что при достижении температуры окисляемого битума верхнего предельного значения отбирают часть ок нляемого

865894

Формула изобретения битума из конвертора, охлаждают и рециркулируют ее на вход конвертора, а при достижении температуры окисляемого битума нижнего предельного значения отбор, охлаждение и рециркуляцию части битума прекращают.

На чертеже изображена блок-схема осуществления данного способа.

По линиям 1 и 2 подается на смешение битум и воздух. По линиям 3 и 4 из конверторов 5 и б выводятся газы реакции и готовый битум, Схема регулирования подачи воздуха в конвертор 5 состоит из датчика 7 расхода, регулятора 8 и регулирующего клапана 9, а для конвертора 6— из датчика 1О расхода, регулятора

11 и регулирующего клапана 12. Для обоих конверторов задание по расходу воздуха для поддержания заданного интервала температур окисления корректируется по температуре, измеряемой датчиками 13 и 14 в конверторах 5 и 6 соответственно.

На циркуляционных битумопроводах установлены клапаны 15 -18, которые с помощью блока 19 управления. открываются для перекачивания битума насосом

20 из соответствующего конвертора 5 или б через холодильную установку с воздушным вентиляторам 21. Блокировка и автоматическое управление соответствующими клапанами 15, 16 и 17, 18, а также насосом 20 и холодильной установкой 21 выполняется блоком )9, на который поступают сигналы от регу- . ляторов 8 и II.

Способ осуществляется следующим образом.

Предварительно подогретый битум подается в конвертор 5 и, пройдя последовательно через конверторы 5 и 6, акисляется до необходимой марки би1 тума.

Для получения необходимой марки битума задаются соответствующие интервалы температур. При отклонении расхода воздуха на окисление, контролируемого .датчиком 13 от заданного значения, регулятор 8 воздействует на клапан 9 подачи воздуха, который увеличивает или уменьшает подачу воздуха на окисление. . Одновременно контролируется температура окисляемого битума в конверторе датчиком 13 и при достижении температуры своего верхнего предельного

4 значения сигнал поступает на регулятор

8, который воздействует на клапан 9 и прикрывает его. Одновременно сигнал от регулятора 8 поступает в блок 19 управления, в результате чего автоматически включается вентилятор холодильной установки 21, открываются клапаны 15 и 16 и включается насос 20 для перекачки перегретоrî битума че,рез холодильник 21.

При достижении температуры своего нижнего предельного значения, которая контролируется датчиком,13, регулятор 8 подает управляющий сигнал на клапан 9 подачи воздуха и открывает его на величину, необходимую для обеспечения заданного расхода воздуха на окисление, одновременно закрывается клапан 15, отключается насос 20, :закрывается клапан 16 и останавливается вентилятор.

Установка возвращается в первоначальный оптимальный режим окисления битума.

Использование данного способа управления позволяет повысить безопасность проведения процесса и получать заданную марку битума стабильного качества.

Способ автоматического управления процессом окисления битума путем ре35 гулирования подачи воздуха в конвертор с коррекцией по температуре окисляемого битума в конверторе, о- т л и— ч а ю шийся тем, что, с целью о повышения безопасности проведения процесса и качества получаемого битума, при достижении температуры окисляемого битума верхнего предельного значения отбирают часть окисляемого битума из конвертора, охлаждают и ре45 циркулируют ее на вход конвертора, а при достижении температуры окисляемого битума нижнего предельного значения отбор, охлаждение и рециркуляцию части битума прекращают.
