Реферат



Класс 32а, 23о| № 8659О ссср

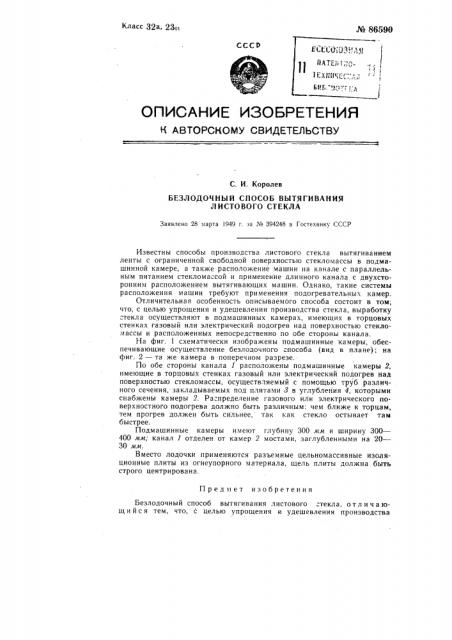

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С. И. Королев

БЕЗЛОДОЧ НЪ| Й СПОСОБ ВЪ|ТЯ ГИВАН ИЯ

ЛИСТОВОГО СТЕКЛА

Заяв.чено 28 марта 1949 г. за № 394248 в Гостехннку СССР

Предмет изобретения

Безлодочный способ вытягивания листового "текла. о т л и ч а юшийся тем, что, с целью упрощения и удешевления производства

Известны способы производства листового стекла вытягиванием ленты с ограниченной свободной поверхностью стекломассы в подмашинной камере, а также расположение машин на канале с параллельным питанием стеклома=сой и применение длинного канала с двухсторонним расположением вытягивающих машин. Однако, такие системы расположения машин требуют применения подогревательных камер.

Отличительная особенность описываемого способа состоит в том; что, с целью упрощения и удешевления производства стекла, выработку

"текла осуществляют в подмашинных камерах, имеющих в торцовых стенках газовый или электрический подогрев над поверхностью стекломассы и расположенных непосредственно по обе стороны канала.

На фиг. 1 схематически изображены подмашинные камеры, обеспечивающие осуществление безлодочного способа (вид в плане); на фиг. 2 — та же камера в поперечном разрезе.

По обе стороны канала 1 расположены подмашинные камеры 2, имеющие в торцовых стенках газовый или электрический подогрев над поверхностью стекломассы, осуществляемый с помощью труб различного сечения, закладываемых под плитами 8 в углубления 4, которыми снабжены камеры 2. Ра "пределение газового или электрического поверхностного подогрева должно быть различным: чем ближе к торцам, тем прогрев должен быть сильнее, так как стекло остывает там быстрее.

Подмашинные камеры имеют глубину 300 л м и ширину 300—

400 мм; канал 1 отделен от камер 2 мостами, заглубленными на 20—

30 мм.

Вместо лодочки применяются разъемные цельномассивные изоляционные плиты из огнеупорного материала, щель плиты должна быть строго центрирована. № 86590 стекла, выработку стекла осуществляют в подмашинных камерах, имеющих в торцовых стенках газовый или электрический подогрев над поверхностью стекломассы и расположенных непосредственно по обе стороны канала.
