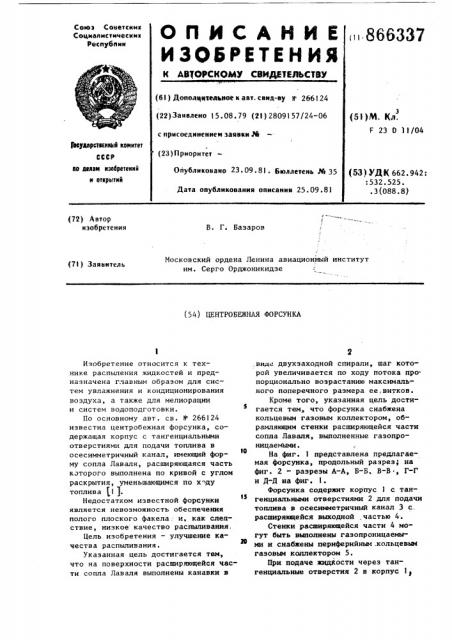

О Il И С А Н И Е 866337

ИЗОБРЕТЕН ИЯ

К двТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополт1нтеаьное к авт. свнд-ву 1т 266124 (22) Заявлено 15.08. 79 (21) 2809157/24-06 с присоединением заявки М (23) Приоритет (51)М. Кл, F 23 0 11/04

9куаарстееииый комитет

СССР ио делам изо4ретеиий и открытий

Опубликовано 23 ° 09.81 бтоллетень М 35

Дата опубликования описания 25. 09 .8 1 (53) УДК 662.942:

:532.525. .3(088.8) (72) Автор изобретения

В. Г. Базаров

Московский ордена Ленина авиационный институт им. Серго Орджоникидзе (71) Заявитель (54) ЦЕНТРОБЕЖНАЯ ФОРСУНКА

15

Изобретение относится к технике распыления жидкостей и предназначена главным образом для систем увлажнения и кондиционирования воздуха, а также для мелиорации и систем водоподготовки.

По основному авт. св. Ф 266124 известна центробежная форсунка, содержащая корпус с тангенциальными отверстиями для подачи топлива в осесимметричный канал, имеющий форму сопла Лаваля, расширяющаяся часть которого выполнена по кривой с углом раскрытия, уменьшающимся по хну топлива (! ).

Недостатком известной форсунки является невозможность обеспечения полого плоского факела. н, как следствие, низкое качество распыливания, Цель изобретения — улучшение качества распыливания.

Указанная цель достигается тем, что на поверхности расширяющейся части сопла Лаваля выполнены канавки в,виде двухзаходной спирали, шаг которой увеличивается по ходу потока про. порционально возрастанию максимального поперечного размера ее.витков.

Кроме того, указанная цель достигается тем, что форсунка снабжена кольцевым газовым коллектором, обрамляющим стенки расширяющейся части сопла Лаваля, выполненные газопроницаемыми.

На фиг. 1 представлена предлагаемая форсунка, продольный разрез; на фиг. 2 — разрезы А-А, Б-Б. В-В, Г-Г и Д-Д на фиг. l.

Форсунка содержит корпус 1 с тангенциальными отверстиями 2 для подачи топлива в осесимметричный канал 3 с. расширяющейся выходной,частью 4.

Стенки расширяющейся части 4 могут быть выполнены газопроницаемыми и снабжены периферийным .кольцевым газовым коллектором 5.

При подаче жидкости через тангенциальные отверстия 2 в корпус 1> она приобретает в нем вихревое течение и истекает из осесимметричного канала 3 в виде кольцевой пелены равномерной по окружности толщины.

Попадая в расширяющуюся часть 4 канала 3, элементы жидкостной пелены истекают по ней согласно закону постоянства циркуляции W„: r=const.

При этом спиральная поверхность части 4 канала 3 действует на пелену подобно профилированному профилю лопатки, поворачивая вращающийся поток и преобразуя окружную составляющую скорости в осевую.

В случае, если требуется распыливание образованной форсункой плоской полой пелены, подводят к ее газовому коллектору 5 сжатый газ в количестве 1,5 — 27. от расхода жидкости.

Данная конструкция форсунки обеспечивает получение, как сплошного, так и диспергированного плоского полого факела с равномерной толщиной пелены при высоком качестве распыливания.

866337

Формула изобретения

I. Центробежная форсунка по авт. св. 1266124, отличающая с я тем, что, с целью улучшения качества распыливания, на поверхности расширяющейся части сопла Лаваля выполнены канавки в виде двухзаходной спирали, шаг которой увеличивается

1р по ходу потока пропорционально возрастанию максимального поперечного размера ее витков.

2. Форсунка по и. 1, . о т л и—

15 ч а ю щ а я с я тем, что она снабжена кольцевым газовым коллектором, обрамляющим стенки расширяющейся части сопла Лаваля, выполненные газопроницаемыми.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М - 266124, кл. F 23 D 11/04, 1966.
