Реферат



Союз Советских

Социалистических

Рес убл

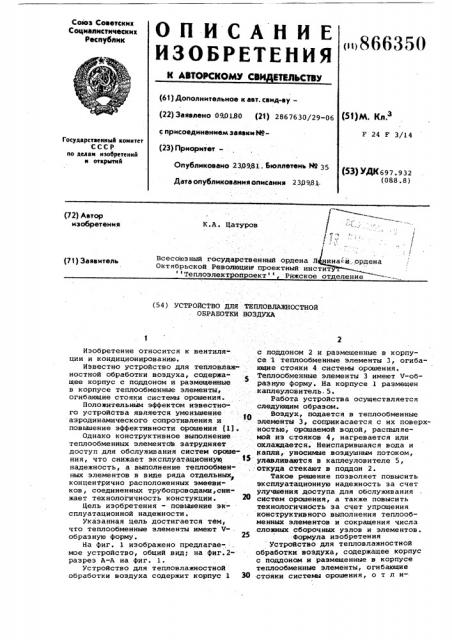

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ЕТИЛЬСТВУ

Дата опубликовамия описания 230981. (51)М. Кл.

F 24 F 3/14

Государственный комнтет

СССР по делам изобретеиий н открытий (53) УДК697. 932 (088.8) (72) Автор изобретения

К.A. Цатуров

Всесоюзный гОсударотвенный орДена Л

Октябрьской Революции проектный инс Теплоэлектропроект Рижское (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ТЕПЛОВЛАЖНОСТНОЙ

ОБРАБОТКИ ВОЗДУХА

Изобретение относится к вентиляции и кондиционированию.

Известно устройство для тепловлажностной обработки воздуха, содержащее корпус с поддоном и размещенные в корпусе теплообменные элементы, огибающие стояки системы орошения.

Положительным эффектом известного устройства является уменьшенйе аэродинамического сопротивления и повышение эффективности орошения (1).

Однако конструктивное выполнение теплообменных элементов затрудняет доступ для обслуживания систем орошения, что снижает эксплуатационнув надежность, а выполнение теплообменных элементов в виде ряда отдельных концентрично расположенных змеевиков, соединенных трубопроводами,снижает технологичность констукции.

Цель изобретения - повышение эксплуатационной надежности.

Указанная цель достигается тем, что теплообменные элементы имеют Vобразную форму.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг.2разрез А-A на фиг.

Устройство для тепловлажностной обработки воздуха содержит корпус 1 с поддоном 2 и размещенные в корпусе 1 теплообменные элементы 3, огибающие стояки 4 системы орошения.

Теплообменные элементы 3 имеют Ч-образную форму. На корпусе 1 размещен каплеуловитель, 5.

Работа устройства осуществляется следуЮщим образом.

Воздух, подается в теплообменные элементы 3, соприкасается с их поверхностью, орошаемой водой, распыляемой из стояков 4, нагревается или охлаждается. Неиспарившаяся вода и капли, уносимые воздушным потоком, 15 улавливаются в каплеуловителе 5, ..откуда стекают в поддон 2.

Такое решение позволяет повысить эксплуатационную надежность за счет улучшения доступа для обслуживания систем орошения, а также повысить технологичность эа счет упрощения конструктивного выполнения теплообменных элементов и сокращения числа сложных сборочных узлов и элементов. формула изобретения устройство для тепловлажностной обработки воздуха, содержащее корпус с поддоном и размещенные в корпусе теплообменные элементы, огибающие

- Е стояки системы орошения, о т л и866350

Фмг.1

Я-A

Фиа Х

Составитель О. Тишина

Техред Ж.Кастелевич Корректор М. Пожо

Редактор А. Шандор

Тираж 827 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 8050/61

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 ч ающ.е е с я тем, что, с целью повышения эксплуатационной надежности, теплообменные элементы имеют

Ч-образ ную форму.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 506732, кл. F 24 F 3/14, 1974.
