Гидропульсатор для градуировки датчиков давления

Гидропульсатор для градуировки датчиков давления

Иллюстрации

Показать все

Реферат

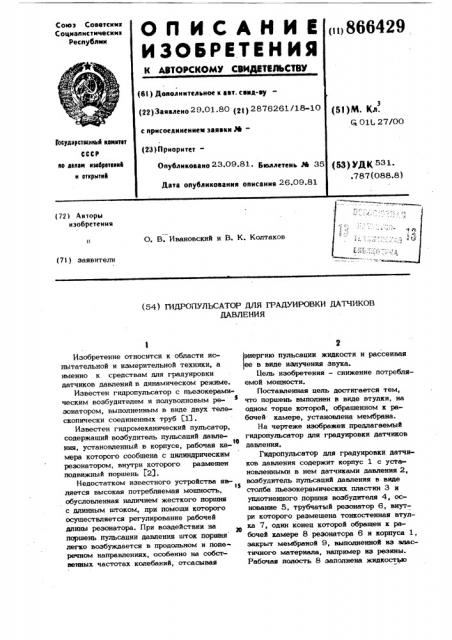

(721 Авторы изобретения

О, В. Ивановский и В. К. Колтаков (7!) заявители (54) ГИДРОПУЛЬСАТОР ДЛЯ ГРАДУИРОВКИ ДАТЧИКОВ

ДАВЛЕНИЯ

Изобретение относится к области испытательной и измерительной техники, а именно к средствам для градуировки датчиков давлений в динамическом режиме.

Известен гидропульсатор с пьеэокерамн» ческим возбудителем и полуволновым резонатором, выполненным в виде двух телескопически соединенных труб 513.

Известен гидромеханический пульсатор, содержащий возбудитель пульсаций давления, установленный в корпусе, рабочая ка10 мера которого сообщена с цилиндрическим резонатором, внутри которого размещен подвижный поршень Г23.

Недостатком известного устройства яв3% ляется высокая потребляемая мощность, обусловленная наличием жесткого поршня с длинным штоком, при помощи которого осуществляется регулирование рабочей длины резонатора. При воздействии на поршень пульсации давления шток поршня легко возбуждается в продольном и поперечном направлениях, особенно на собственных частотах колебаний, отсасывая нергию пульсации жидкости и рассеивая ее в виде излучения звука.

Цель изобретения — снижение потребляемой мощности.

Поставленная цель достигается тем, что поршень выполнен в виде втулки, на одном торце которой, обращенном к рабочей камере, установлена мембрана.

На чертеже изображен предлагаемый гидропульсатор для градуировки датчиков давления.

Гидропульсатор для градуировки датчиков давления содержит корпус 1 с установленными в нем датчиками давления 2, возбудитель пульсаций давления в виде столба пьезокерамических пластин 3 и уплотненного поршня возбудителя 4, основание 5, трубчатый резонатор 6, внутри которого размещена тонкостенная втулка 7, один конец которой обращен к рабочей камере 8 резонатора 6 и корпуса 1, закрыт мембраной 9, выполненной иэ snacтичного материала, например иэ резины.

Рабочая полость 8 заполнена жидкостью и соединена через дроссель 10 с гидропрессом 11. Полость 12 трубчатого резонатора 6 соединена с манометром 13 и через вентиль 14 — с ксточником сжатого газа 15, 5

Пьеэокерамические пластины 3 возбудителя пульсации давления соединены кабелем с усилителем мошности и задающим генератором звуковой частоты.

При подаче напряжения возбуждения на пьеэокерамические пластины 3 колебания звуковой частоты вводятся в рабочую камеру. Гидравлический резонанс настраивается подачей или наоборот стравливанием жидкости через дроссель 10 при помощи 15 гидропресса 11, В полости 8 при резонансе размешается 1/4 длины стоячей волны (четвертьволновый резонатор) с пучностью вблизи пор ня возбудителя 4 и узлом вблизи мем- 20 браны 9. Это уменьшает длину резонатора в два раза Ilo сравнению с полувопновым резонатором и сокрашает энергетические потери as счет уменьшения гидравлических потерь и потерь на излучение 25 звука на меньшей длине трубы резонатора, а также эа счет того, что волновое сопротивление эластичной мембраны 9 практически равно нулю и она не отбираГ. ет энергию стоячей волны, полностью от- щ ражая ее в резонатор.

Сокрашение энергетических потерь в резонаторе повышает его добротность и

29

4 снижает потребляемую мошность при одной и той же амплитуде пульсаций давления.

Наличие эластичной мембраны предотвращает образование аэрозоля на границе раздела сред газа и жидкости.

Сокращение длины резонатора в два раза и исключение механического привода перемешения поршня значительно упрошает устройство.

Формула изобретения

Гидропульсатор для градуировки датчиков давления, содержащий возбудитель пульсаций давления, установленный в. корпусе, рабочая камера которого сообшена с цилиндрическим резонатором, внутри которого размещен подвижный поршень, о т л и ч а ю ш и и с я тем, что, с целью снижения потребляемой мошности, поршень выполнен в виде втулки на одном конце которой, обрашенном к рабочей камере, установлена мембрана.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

% 493686, кл. 5 01k 27/00, 25.06. 74.

2. Авторское свидетельство СССР

Ж 352163, кл, Cj 014 27/00, 05.04.71 (прототип).

866429

Составитель 3. Крысанова

Редактор В. Еремеева Техред Ж.Кастелевич Корректор И. Швыдкая

Заказ 8065/65 Тираж 910 Подписное

ВНИИ ПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская, иаб., д. 4/В

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
