Способ изготовления образца для оценки хладноломкости стали

Способ изготовления образца для оценки хладноломкости стали

Иллюстрации

Показать все

Реферат



Сото з Сюаетенни

Соцнаюкеммкннх

Реенубннн

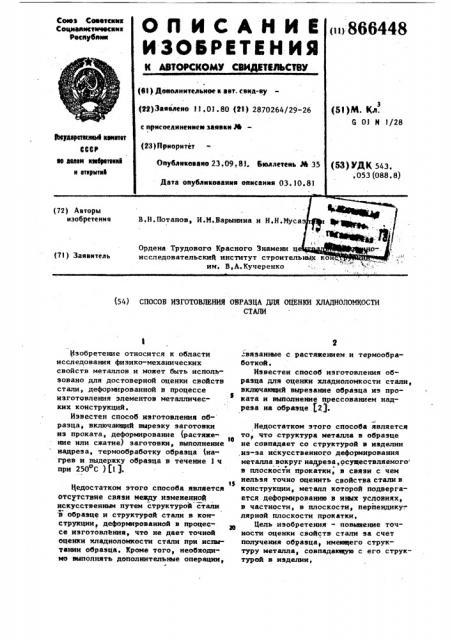

К АВТОРСКОМУ СИИДВЮЛЬСТВУ (Ol ) Донолннтельнюе к авт. сеид-ву (йй)Заявлено 11,01.80 (21) 2870264/29-26

{53)N. Кл.

6 01 т1 1/28 с нрмсоедн неннеит заявкн,1ти— (23) Прмормтет

1Ьйударитиее4 кенитет

CCCP е аваан изээрвтвииФ и етирмти11

Онублнкоааню 23.09. 81. 6толлетень М 35

Дата онублнкоаання онмсанмя 03. 10.8) {53) УДК 543. ,053 (088.8) (72) Авторы изобретения

В.Н.Потапов, И.И.Варынина и Н.Н.Мусаэ

Ордена Трудового Красного Знамени ц исследовательский институт строительных кон,, им. В,А.Кучеренко (71) Заявитель (54) СПОСОВ ИЗГОТОВЛЕНИЯ ОБРАЗЦА ДПЯ ОЦЕНКИ ХЛАДНОЛОИКОСТИ

СТАПИ изобретение относится к области исследования физико-механических свойств металлов и может быть использовано для достоверной оценки свойств стали, деформированной B процессе изготовления элементов металлических конструкций.

Известен способ изготовления об- разца, включающий вырезку заготовки из проката, деформирование {растяже« ние или сжатие) заготовки, выполнение надреза, термообработку образца (на грев и выдержку образца в течение 1 ч при 250 С ) (1).

Цедостатком этого способа является отсутствие связи между измененной искусственным путем структурой стали в образце и структурой стали в конструкции, деформированной в процессе изготовления, что не дает точной оценки хладноломкости стали при испытании образца, Кроме того, необходимо выполнять дополнительююе операции, вязанные с растяжением и термообработкой, Известен способ изготовления образца для оценки хладноломкости стали, В включающий вырезание образца из проката и выполнение прессованием надреза на образце (2).

Недостатком этого способа является

Tî> что структура металла s образце не совпадает со структурой в иэделии ,иэ-за искусственного деформирования металла вокруг надреза,осуществляемого в плоскости прокатки, в связи с чем нельзя точно оценить свойства стали в конструкции, металл которой подвергается деформированию в итатх условиях, в частности, в плоскости, перпендику лярной плоскости прокатки, 36

Цель изобретения — повыщение точности оценки свойств стали за счет получения образца, имеющего структуру металла, совпадающую с его структурой В изделии

866448

Эта цель достигается тем, что в способе изготовления образца для оценки хладноломкости стали, включаю" щем вырезание образца из проката, перед вырезанием образца в прокате выдавливают отверстие, а при вырезании образца одну из его граней проводят через отверстие, На фиг. 1 изображена часть проката, в котором продавлено отверстие и отме" чено место вырезки образца иэ проката; на фиг. 2 — образец.

В стальном прокате 1 натурной толщины, предназначенном для изготовления элементов металлической конструк ции, продавливают отверстие 2, выре" эают образец 3, оставляя в нем лишь часть отверстия 2, Подготовленный таким образом образ ц устанавливают на опоры копира так, чтобы деформированная кромка 4 находилась со стороны, поотивоположной стороне нанесения удара, симметрично относительно плоскости удара.

По значению ударной вязкости и по полученным результатам оценивают хладиоломкость стали, деформированной в элементах конструкции.

Предварительное продавливание отверстий позволяет получить структуру металла в районе деформированной кромки, совпадающую с его структурой в изделии. Этот способ изготовления образцов позволяет при толщине проката более 10 мм получить образец толщиной 10 мм, для чего образец механически обрабатывают с одной стороны, оставляя с противоположной стороны прокатную кромку, Использование образцов, изготовленных указанным способом для оценки хладноломкости стали, деформированной в элементах конструкции, позволяет дать оценку влиянию изменений структуры стали в изделии при реальном технологическом процессе изготовления.

Формула изобретенж

Способ изготовления образца для оценки хладноломкости стали, включаю20 щий выреэание образца иэ проката, б т л и ч а ю шийся тем, что, с целью повышения точности оценки свойств стали эа счет получения образца со структурой металла,.совпадающей с его структурой в иэделии, перед

2S вырезанием образца в прокате выдавливают отверстие, а при вырезании o8pasца одну иэ его граней проводят через отверстие.

Источники информации, принятые во внимание при экспертизе

1. ГОСТ 7268-67.

2. Сборник статей. Ударные испытания металлов. "Мир", 1973, с. 229.
