Класс 24g, 5о.
СССР

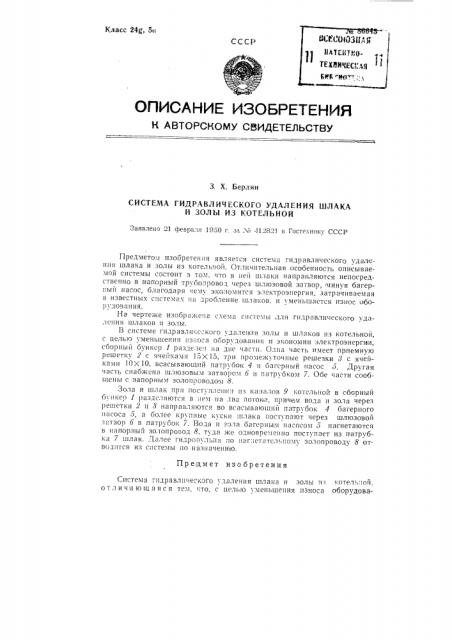

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
3. Х. Берлин
СИСТЕМА ГИДРАВЛИЧЕСКОГО УДАЛЕНИЯ ШЛАКА
И ЗОЛЫ ИЗ КОТЕЛЪНОЙ
Заявлено 21 февраля 1950 г, за . и -11 821 в Гостехннку СССР
Предметоя изооретения является система гидравлического удаления шлака и золы из котель-;ой. Отличительная особенность описываемой системы состоит з том, что в ней шлаки направляются непосредственно в напорный труоопровод через шлюзовой затвор, минуя багер-!
if fI1f насос, благодаря чему эксс1омится э. !ектроэнергия, затрачиваемая в известных с1!стемах на дробление шлаков, и уменьшается износ оборудования.
На чертеже изображена cxeila системы дг!я гидравлического удаления шлаков и золы.
В системе Гидравлического удаленля зо. Ibl и ш IBKoB из котельной, с целью уменьц1ения 113носа обОрудoваfнlя и экономии электpоэнеpl сборный бункер 1 разделе:-1 113 две части. О ll а часть имеет приемную решетку 2 с ячейками 15Х15, три промежуточные решет!ки 8 с ячеиками 10Х10, всасывающий патрубок 4 и багсрный насос !. Другая часть снабжена шлюзовым затвором б 11 патрубком 7. Обе части сообщены с напорньв! золопроводом 8.
30, 1а и 1ц.!ак при пост плен!! I II3 кана:IoB 9 котслы10Й В сборныи бункер 1 разделяются в 1ем на два потока, причем вода и зола через решетки 2 If 8 направляются во всасывающий патрубок 4 багерного насоса 5, а более крупные куски шлака поступают через шлюзовой затвор 6 в патрубок 7. Вода и зола багерныгн насосом 5 нагнетаются в IIBHopHbf,"I золопровод 8, туда же одновре.!сино поступает из патрубка 7 шлак. Далее гидропульпа по наг:1етател1.ному золопроводу 8 Отводится из с !сте»fl по назначению.
Пре1дмет изо бретения
Система гидравлического удаления шлака и золы и котел..:loll, отличающаяся тем,;то. с целью уменьшения износа оборудоваГй 86645 ния и зкономии электроэнергии, шлак, не подвергаясь дроблению, с помощью решетки отделяется в сборном бункере от остальноц массы пидропульпы и направляется непосредственно в напорный золопровод перез шлюзовой затвор, минуя багсрный насос.
