Способ восстановления работоспособности кабельной линии связи

Способ восстановления работоспособности кабельной линии связи

Иллюстрации

Показать все

Реферат



Союз Советских

Соцналнстнческнх

Республик

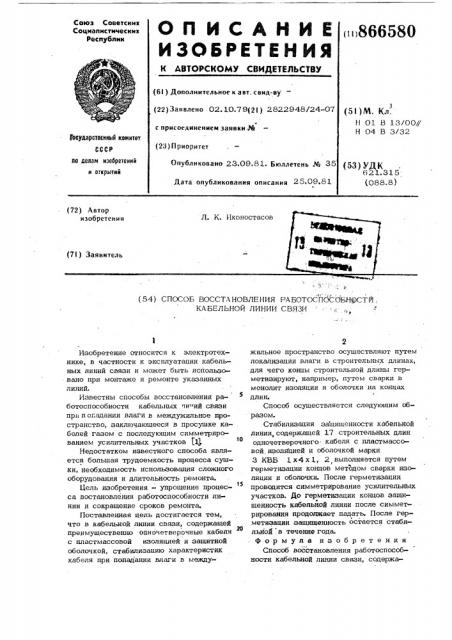

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 866580 (6I ) Дополнительное к авт. саид-ву — (51)М. Кл.

Н 01 В 13/00

Н 04 В 3/32 (22) Заявлено 02. 10.79(2) ) 2822948/24-07 с присоединением заявки Pk

)асударстееииый комитет (23) Приоритет аа делам изобретений и открытий

Опубликовано 23.09.81. Бюллетень Юю (53) УДК

621.315 (088. 8) Дата опубликования описания а ее (54) СПОСОБ ВОССТАНОВЛЕНИЯ РАБОТОСПОСОБН©СТЙ., КАБЕЛЬНОЙ ЛИНИИ СВЯЗИ

Изобретение относится к электротехнике, в частности к эксплуатации кабельных линий связи и может быть использовано при монтаже и ремонте указанных линий.

Известны способы восстановления ра5 ботоспособности кабельных чи"ий связи при попадании влаги в междужильное пространство, заключающееся в просушке кабелей газом с последующим симметрированием усилительных участков (1).

Недостатком известного способа является большая трудоемкость процесса сушки, необходимость использования сложного оборудования и длительность ремонта.

11ель изобретения - упрощение процест5 са востановления работоспособности ли нии и сокращение сроков ремонта.

Поставленная цель достигается тем, что в кабельной линии связи, содержащей преимущественно оцночетверочные кабели

20 с пластмассовой изоляцией и зашитной оболочкой, стабилизацию характеристик кабеля при попадании влаги в междужильное пространство осуществляют путем локализации влаги и строительных длинах, для чего концы строительной длины герметизируют, например, путем сварки в монолит изоляции и оболочки на концах длин.

Способ осуществляется следующим образом.

Стабилизация защищенности кабельной линии, содержащей 17 строительных длин одночетверочного кабеля с пластмассовой изол (цией и оболочкой марки

3 КВБ 1 х 4 х 1, 2 выполняется путем герметизации концов методом сварки изоляции и оболочки. После герметизации проводится сим метрирование усилительных участков. До герметизации концов зашншенность кабельной линии после симметрирования продолжает падать. После герметизации защищенность остается стабильной и течение года. формула изобретения

Способ восстановления работоспособности кабельной линии связи, содержа866580

Составитель Л. Бибергаль

Техред И. Асталош Корректор N. Шароши

Редактор О. Черниченко

Тираж 787 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

11ЗОЗ5, Москва, Ж-Э5, Раушская наб., д.4/5

Заказ 8084/72

Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4 щей строительные длины кабелей с пластмассовой изоляцией и защитной оболочкой, преимущественно одночетверочные,, включающий стабилизацию характеристик кабеля при попадании влаги в менщужильное пространство и последующее симметрирование усилительных участков линии, отличающийся тем, что, с целью сокращения сроков ремонта линии эа счет упрощения процесса восстановления, стабилизацию характеристик выполняют путем локализации влаги в строительных длинах, для чего герметизируют концы строительных длин, например, путем сварки в монолит изоляции и оболочки на концах длин.

Ю

Источники информации, принятые во внимание при экспертизе

1. Шарле Д. Л. и др. Герметизированные кабели местной связи. М., "Связь", 1977, раздел 1.3 и 1.4,
