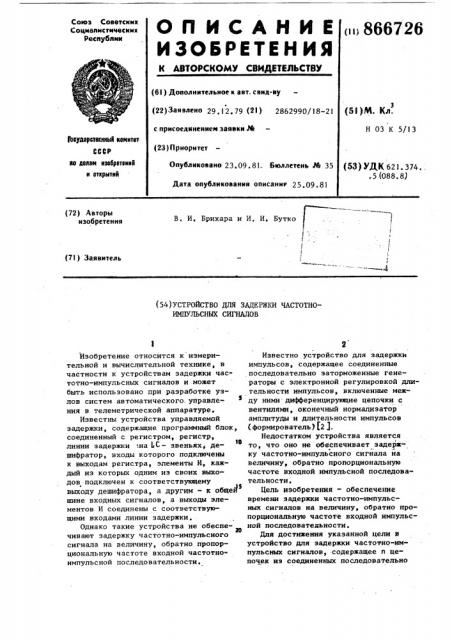

О П И С А Н И Е < 866726

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реснублии (6I ) Дополнительное к авт. свид-ву (22)Заявлено 29 12.79 (21) 2862990/18-21 с присоелинением заявки М (23) П риоритет (5I)M. Кл.

Н 03 К 5/13

Говудврствеииый кемитвт

СССР ио двлеи иеебретеиий и открытий

Опубликовано 23.09.81. Бюллетень М 35 (53) УДК 621.374,, .5 (088. 8) Дата опубликования описания 25.09.81 (72) Авторы изобретения

В. И. Брихара и И. И. Бутко (71) Заявитель (54)УСТРОЙСТВО ДЛЯ ЗАДЕРЖКИ ЧАСТОТНОИМПУЛЬСНЫХ СИГНАЛОВ

Изобретение относится к измерительной и вычислительной технике, в частности к устройствам задержки частотно-импульсных сигналов и может быть использовано при разработке узлов систем автоматического управления в телеметрической аппаратуре.

Известны устройства управляемой задержки, содержащие программный блок, соединенный с регистром, регистр, линии задержки на 1С вЂ” звеньях; деfO шифратор, входы которого подключены к выходам регистра, элементы И, каждый иэ которых одним иэ своих выходов подключен к соответствующему ,Д $ выходу дешифратора, а другим - к общей шине входных сигналов, а выходы элементов И соединены с соответствующими входами линии задержки.

Однако такие устройства не обеспечивают задержку частотно-импульсного сигнала на величину, обратно пропорциональную частоте входной частотноимпульсной последовательности.

Известно устройство для задержки импульсов, содержащее соединенные последовательно заторможенные генераторы с электронной регулировкой длительности импульсов, включенные между ними дифференцирующие цепочки с вентилями, оконечный нормализатор амплитуды и длительности импульсов (формирователь) f2 ).

Недостатком устройства является то, что оно не обеспечивает задержку частотно-импульсного сигнала йа величину, обратно пропорциональную частоте входной импульсной последовательности.

Цель изобретения — обеспечение времени задержки частотно-импульсных сигналов на величину, обратно пропорциональную частоте входной импульсной последовательности.

Для достижения указанной цели в устройство для задержки частотно-импульсных сигналов, содержащее п цепочек из соединенных последовательно

86672 заторможенного генератора, дифференцирующего блока, выпрямителя, формирователя амплитуды и длительности импульсов, введены релейный элемент с двухполярным выходом, интегрирующий

5 операционный усилитель с реэистивными входами, элемент ИЛИ, в каждую цепочку введены соединенные последовательно элементы HE и элемент И, включенные между выходом заторможенного генератора и его входом, и в каждую цепочку, кроме первой, введены вторые элементы И, причем второй вход элемента И первой цепочки и первые входы вторых элементов И остальных ячеек

35 соединенй со входом устройства, вторые входы вторых элементов И в каждой т ll цепочке соединены с выходом заторможенного генератора предыдущей цепочки, в предпоследней цепочке выход затормож1нного генератора соединен с вхо 20 дом релейного элемента, разнополярные выходы которого соединены с резистивными входами интегрирующего операционного усилителя, соединенного с выходом с управляющими входами затор25 моженных генераторов всех цепочек, выходы формирователей амплитуды и длительности импульсов всех цепочек соединены со входами элемента ИЛИ, На чертеже представлена функциональная схема устройства для задержки частотно-импульсных сигналов .

Устройство содержит эаторможерчые генераторы 1-1 — 1-п с электронной регулировкой длительности, дифферен- 35 цирующие блоки 2-1 — 2-п выпрямители, 3-1 — З-п, формирователи 4-l-4-и амплитуды и длительности импульсов, введенные в устройство релейный элемент 5 без эоны нечувствительности 40 с двухполярным выходом, интегрирующий операционный усилитель 6 с резистивными входами 7 и 8, элемент ИЛИ 9 элементы НЕ 10-1 — 10-п, элементы И

ll-l — ll-п, вторые элементы п 12-112- (n-1) .

Устройство для зедржки частотнь-. импульсных сигналов работает следующим образом.

В исходном состоянии на вход всех элементов И сигналы не подаются,saторможенные генераторы 1-1 — 2-п не сработали, сигнал на выходе равен нулю, следовательно, выходной сиг— нал с элемента ИЛИ 9 отсутствует.На 55 выходе релейного элемента 5 имеется отрицательный сигнал, сигнал на выходе интегрирующегб операционного

6 4 усилителя 6 максимален и положителен, длительность импульсов, вырабатываемых заторможенными генераторами 1-1—

2-и максимальна.

При подаче на вход устройства для задержки первого импульса из однополярной частотно-импульсной последовательности сигнал пройдет только на вход первого элемента И 1!-l,так как в исходном состоянии на второй вход указанного элемента И подается сигнал "Логическая единица" через элемент НЕ с выхода заторможенного генератора 1-1. Генератор 1-1 импульсов срабатывает и вырабатывает импульс, длительность которого максимальна и определяется величиной на-. пряжения, снимаемого с интегрирующего операционного усилителя 6.

Выходное напряжение генератора 1— подается на второй вход элемента И

12-1, -подготавливая к срабатыванию первую цепочку устройства задержки.

Одновременно выходное напряжение генератора 1-1 через элемент HE 101 в виде логического нуля подается на вход элемента И 11-1 и тем самым запрещает подачу запускающего импуль:са на запустившийся генератор. Следующим входным импульсом частотноимпульсной последовательности запускается генератор 1- ? и т.д., до тех пор, пока не запустится предпоследний генератор 1-к, который, запустившись, выходным напряжением переводит релейный элемент 5 в режим выдачи положительного потенциала на резистивный вход 7 интегрирующего операционного усилителя 6, Напряжение на выходе усилителя 6 начнет уменьша ться по линейному закону, длительность вырабатываемых генераторами 1-1

-2-п импульсов уменьшится, время,за которое срабатывают все К генераторов уменьшится на столько, что предпоследний генератор перестанет срабатывать релейный элемент 5 перейдет в другое состояние, на его выходе будет отрицательный потенциал, напряжение на выходе интегрирующего операционного усилителя 6 будет возрастать по линейному закону, Следовательно, величина длительности импульсав|вырабатываемьгх заторможенными генераторами 1-1

l-п,будет возрастать до тех пор,пока не повторится вышеописанный процесс.

Далее устройство работает так.Вырабатываемые генераторами в каждой цепочке импульсы дифференцируются

866726 блоками 2-1 — 2-п, после дифференцирования отрицательные импульсы заднего фронта пропускаются выпрямителями 3-1 — 3-п и запускают оконечные формирователи 4-1 — 4-п амплитуды 5 и длительности импульсов. Эти импульсы суммируются элементом ИЛИ 9, выход которого и есть выход всего устройства.

Таким образом, величина задержки импульсов в устройстве задержки происходит обратно пропорционально частоте входных импульсов без потери импульсов из частотно-импульсной последовательности, Предлагаемое устройство задержки позволяет получать частотно-импульсную последовательность, задержанную на время, обратно пропорциональное частоте входных импульсов без потери 20 импульсов иэ входной последовательности при использовании в схеме устройства однотипных элементов, что ,расширяет функциональные возможности и повышает надежность работы. 25

Формула изобретения

Устройство для задержки частотно- 511 импульсных сигналов, содержащее и цепочек из соединенных последовательно заторможенного генератора, дифференцирующего блока, выпрямителя, формиРователЯ BMIUIHT+Pbl H PJIHTeJIbHocTH 35 импульсов, о т л и ч а ю щ е е с я тем, что, с целью обеспечения времени задержки частотно-импульсных сигналов на величину, обратно йропорциональную частоте входной импульсной последовательности, в устрой тво введены релей.— . ный элемент с двухполярным выходом, интегрирующий операционный усилитель с резисторными входами, элемент ИЛИ, в каждую цепочку введены соединенные последовательно элемент НЕ и элемент

И, включенные между выходом заторможенного генератора и его входом, и в каждую цепочку, кроме первой, введены вторые элементы И, причем второй вход элемента И первой цепочки и первые входы вторых элементов И остальных ячеек соединены со входом устройства, вторые входы вторых элементов

И в каждой цепочке соединены с выходом заторможенного генератора предыдущей цепочки, в предпоследней цепочке выход заторможенного генератора соединен с входом релейного элемента, разнополярные выходы которого соединены с резисФивными входами интегрирующего операционного усилителя, соединенного выходом с управляю- щими входами заторможенных генераторов всех цепочек, выходы формирователей амплитуды и длительности импульсов всех цепочек соединены со входами элемента ИЛИ.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

У 498712 ° кл. Н 03 H 7/32, 28.06,74, 2. Пасин В. Д, Блокинг-генераторы с регулируемой длительностью импульса М., "Энергия", !970, с.71 (прототип).
