Реферат



!

3. 3. Тимершин, Г. В. Мелитинский и В E. лин

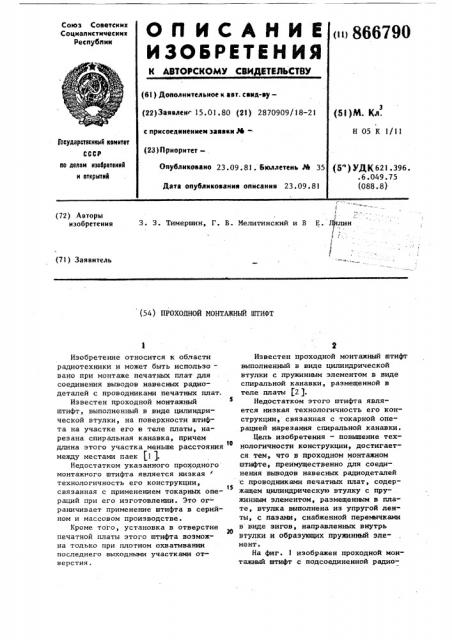

1 (72) Авторы изобретения (71) Заявитель (54) ПРОХОДНОЙ МОНТАЖНЬЙ ШТИФТ

Изобретение относится к области радиотехники и может быть использо— вано при монтаже печатных плат для соединения выводов навесных радиодеталей с проводниками печатных плат.

Известен проходной монтажный штифт, выполненный в виде цилиндрической втулки, на поверхности штифта на участке его в теле платы, нарезана спиральная канавка, причем длина этого участка меньше расстояния

10 между местами паек (1 ).

Недостатком указанного проходного монтажного штифта является низкая технологичность его конструкции, 15 связанная с применением токарных операций при его изготовлении. Это ограничивает применение штифта в серийном и массовом производстве.

Кроме того, установка в отверстие печатной платы этого штифта возможна только при плотном охватывании последнего выходными участками отверстия.

Известен проходной монтажный штифт выполненный в виде цилиндрической втулки с пружинным элементом в виде спиральной канавки, размещенной в теле платы (2 ).

Недостатком этого штифта является низкая технологичность его конструкции, связанная с токарной операцией нарезания спиральной канавки.

Цель изобретения — повышение технологичности конструкции, достигаетея тем, что в проходном монтажном штифте, преимущественно для соединения выводов навесных радиодеталей с проводниками печатных плат, содержащем цилиндрическую втулку с пружинным элементом, размещенным в плате, втулка выполнена из упругой ленты, с пазами, снабженной перемычками в виде зигов, направленных внутрь втулки и образующих пружинный элемент.

На фиг. l изображен проходной монтажный штифт с подсоединенной радио86

Формула изобретения

ВНИИПИ Заказ 8105/83

Тираж 892

Подписное

Филиал ППП Патент", r. Ужгород, ул. Проектная, 4 деталью; на фиг. 2 — лента втулки; на фиг ° 3 — форма зига.

Пр<жодной монтажный штифт содержит цилиндрическую втулку 1, свернутую из отрезка плоской упругой ленты с прямоугольными пазами 2 и перемычками 3 в виде зигов, направленных внутрь втулки, образующих пружинный элемент.

Ленту вводят в отверстие 4 в плату 5 в свернутом состоянии. Причем диаметр свернутой ленты, должен быть меньше диаметра отверстия 4. После введения штифта 1 в отверстие 4, штифт раскручиваясь, заклинивается в отверстии 4. После этого штифт припаивается припоем 6 с печатным проводником 7. Изменение толщины платы 5 не вызывает изменения проходного штифта 1, имеющего пружинный элемент в форме зигов 3.

Вследствие этого s пайках припоя

6 не возникает существенных механических напряжений, которые могли бы привести к их разрушению.

В процессе пайки проникновение припоя на зиги 3 устраняется плотным охватыванием штифта 1 отверстием 4.

При регулировке печатного узла вывод 8 навесной радиодетали 9 вводят внутрь штифта 1, 6790 4

За счет упругой деформации зигов

3 осуществляется надежный электрический контакт. После подбора нужной радиодетали вывод 8 последней извлекается из штифта и припаивается к нему снаружи °

f0

Проходной монтажный штифт, преимущественно для соединения выводов навесных радиодеталей с проводниками печатных плат, содержащий цилиндрическую втулку с пружинным зле ментом, размещенным в плате, о т л ич а ю шийся тем, что, с целью повышения технологичности конструкции, втулка выполнена из упругой ленты с пазами, снабженной перемычками

20 в виде зигов, направленных внутрь втулки, и образующих пружинный элемент.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

11 346819, кл. Н 05 К 1/04, 1970.

2. Авторское свидетельство СССР

В 458958, кл. Н 05 К 1/04, 1973(прототип).
