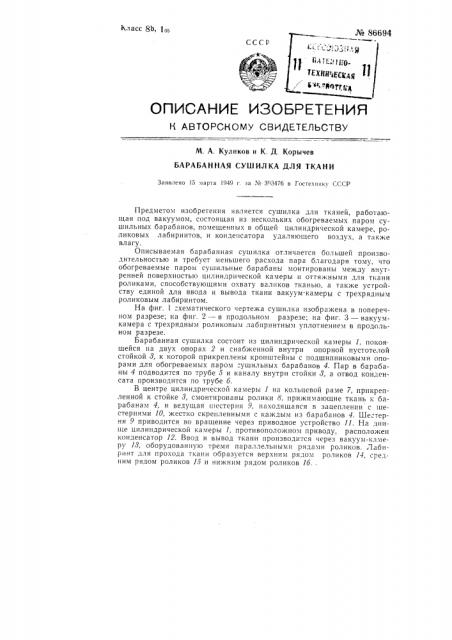

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. А. Куликов и К. Д. Корычев

БАРАБАННАЯ СУШИЛКА ДЛЯ ТКАНИ

Заявлено 15 марта !949 г. за No 393476 в Гостехннку СССР

Предметом изобретения является сушилка для тканей, работающая под вакуумом, состоящая из нескольких обогреваемых паром сушильных барабанов, помещенных в общей цилиндрической камере, роликовых лабиринтов, и конденсатора удаляющего воздух, а также влагу.

Описываемая барабанная сушилка отличается большей производительностью и требует меньшего расхода пара благодаря тому, что обогреваемые паром сушильные барабаны монтированы между внутренней поверхностью цилиндрической камеры н оттяжными для ткани роликами, способствующими охвату валиков тканью, а также устройству единой для ввода и вывода ткани вакуум-камеры с трехрядным роликовым лабиринтом.

На фиг. 1 =хематического чертежа сушилка изображена в поперечном разрезе; на фиг. 2 — в продольном разрезе; на фиг. 3 — вакуумкамера с трехрядным роликовым лабиринтным уплотнением в продольном разрезе.

Барабанная сушилка состоит из цилиндрической камеры 1, покоя. щейся на двух опорах 2 и снабженной внутри опорной пустотелой стойкой 8, к которой прикреплены кронштейны с подшипниковыми ol10рами для обогреваемых паром "ушильных барабанов 4. Пар в барабаны 4 подводится по трубе 5 и каналу внутри стойки 8, а отвод конденсата производится по трубе б.

В центре цилиндрической камеры 1 на кольцевой раме 7, прикрепленной к стойке 8, смонтированы ролики 8, прижимающие ткань и барабанам 4, и веду1цая шестерня 9, находящаяся в зацеплении с шестернями 10, жестко скрепленными с каждым из барабанов 4. Ше:терня 9 приводится во вращение через приводное устройство 11. На днище цилиндрической камеры 1, противоположном приводу, расположен конденсатор 12. Ввод и вывод ткани производится через вакуум-камеру 18, оборудованную тремя параллельными рядами роликов. Лабиринт для прохода ткани образуется верхним рядом роликов 11, средним рядом роликов 15 и нижним рядом роликов 16.. № 86б94

Для сушки отжатая ткань прону"кается между роликами 15 и 16 вакуум-камеры 13, обводится по кругу внутри камеры 1 между барабанами 4 и роликами 8 и между роликами 14 и !5 камеры 13, затем выводится из сушилки.

Во время сушки барабаны 4 приводятся во вращение, по трубе 5 подводится пар, а конденсатор 12 обеспечивает отвод из камеры 1 воздуха и испаренной из ткани влаги.

Предмет изобретения

1. Барабанная сушилка для тканей, работающая под вакуумом, имеющая несколько сушильных, обогреваемых паром, барабанов, монтированных в общей камере, роликовые лабиринты для ввода и вывода ткани и конденсатор, обе.печивающий отсос воздуха и испаренной влаги, отличающаяся тем, что, с целью увеличения производительности и сокращения расхода пара, обогреваемые паром барабаны монтированы между внутренней поверхностью цилиндрической камеры и оттяжными для ткани роликами, способствующими охвату барабанов тканью.

2. Форма выполнения сушилки по и. 1, отличающаяся тем, что роликовые лабиринты для ввода и вывода ткани из сушилки монтированы в общей вакуумной камере и выполнены в виде трех параллельных рядов роликов.
