Класс 47а, 16

X" 86733

СССР

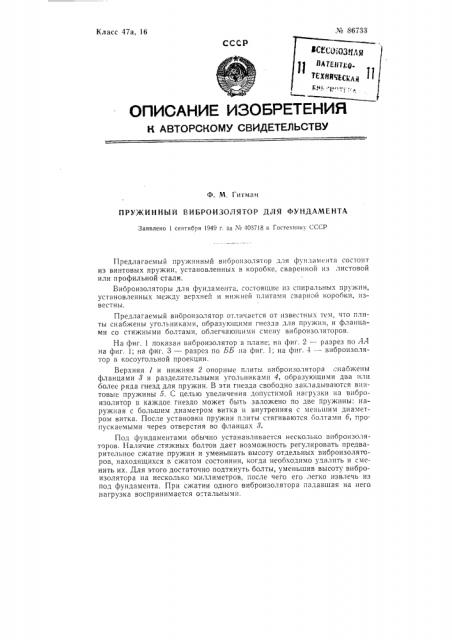

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф. М. Гитман

ПРУЖИННЪ|Й ВИБРОИЗОДЯТОР ДЛЯ ФУНДАМЕНТА

Заявлено 1 сентября 1949 г. за М 403718 в Гостехннну СССР

Предлагаемый пружинный виброизолятор для фундамента состоит из винтовых пружин, установленных в коробке, сваренной из листовой или профильной стали.

Виброизоляторь| для фундамента, состоя1цие из спиральных пружин, установленных между верхней и нижней плитами сварной коробки, известны.

Предлагаемый виброизолятор отличается от известных тем, что плиты снабжены угольниками, образующими гнезда для пружин, и фланцами со стяжными болтами, облегчаюгцими смену виброизоляторов.

На фиг, 1 показан виброизолятор в плане; на фиг. 2 — разрез по 1А на фиг. 1; на фиг. 3 — разрез по ББ на фиг. 1; на фиг. 4 — виброизолятор в косоугольной проекции.

Верхняя 1 и нижняя 2 опорные плиты виброизолятора снабжены фланцами 8 и разделительными угольниками 4, образующими два или более ряда гнезд для пружин. В эти гнезда свободно закладываются винтовые пружины 5. С целью увеличения допустимой нагрузки на виброизолятор в каждое гнездо может быть заложено по две пружины: наружная с большим диаметром витка и внутренняя с меньшим диаметром витка, После установки пружин плиты стягиваются болтами 6, пропускаемыми через отверстия во фланцах 8.

Под фундаментами обычно устанавливается несколько виброизоляторов. Наличие стяжных болтов дает возможность регулировать предварительное сжатие пружин и уменьшать высоту отдельных виброизоляторов, находящихся в сжатом состоянии, когда необходимо удалить и сменить их. Для этого достаточно подтянуть болты, уменьшив высоту виброизолятора на несколько миллиметров, после чего его легко извлечь из под фундамента. При сжатии одного виброизолятора падавшая на него нагрузка воспринимается остальными.

Ы 86733

Предмет изобретения

1. Пружинный виброизо IBTOp для фундамента с несколькими рядами пружин, заключенных между верхней и нижней опорными плитами

l от л и ч а ю шийся тем, что, с целью удобства установки 1I смены виброизоляторов под фундаментом, плиты снабжены фланцами со стяжными болтами, 2. Виороизолятор по п. 1, от л и ч а юшийся тем, что плиты наожены разделительными угольникамн, образующими гнезда для пружин.
