Реферат

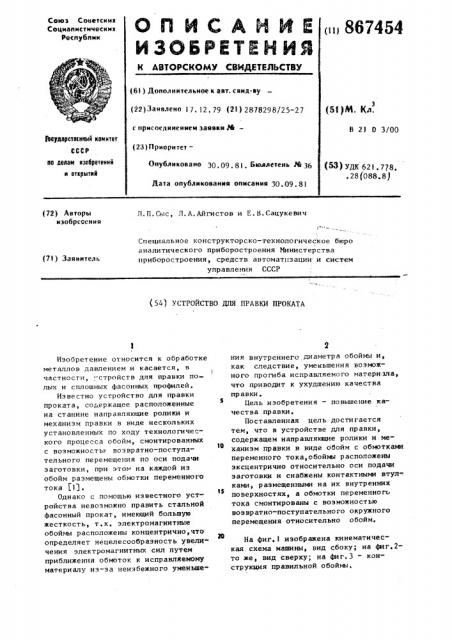

О П И C А К И Е ц 867454

ИЗОБРЕТЕИ ИЯ

Союз Советскик

Соцнапнстнческни

Республик

Ж

«З

/ ,Ф

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6! ) Дополнительное к авт. свнд-ву (511м. кл. (22)Заивлено 17. 12, 79 (21) 2878298/25-27 с присоединением заявки М—

В 2! 0 3/00

9кудэдсМВсвный NBMHTer (23) Приоритет— ао делам взвбретеинй и открытий

Опубликовано 30. 09 8 . Бюллетень М 36

Дата опубликования описания 30.09. 81 (53) УДК 62!, 778, .28(088.8Р (72) Авторы изобреоения

Л.П.Сыс, Л.А.Айгистов и Е.B.Сацукевич

Специальное конструкторско-технологическое бюро аналитического приборостроения Министерства приборостроения, средств автоматизации и систем управления СССР (7! ) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРАВКИ ПРОКАТА

Изобретение относится к обработке металлов давлением и касается, в частности, "стройств для правки полых и сплошных фасонных профилей.

Известно устройство для правки проката, содержащее расположенные на станине направляющие ролики и механизм правки в виде нескольких установленных по ходу технологического процесса обойм, смонтированных с возможность возвратно-поступа" тельного перемещения по оси подачи заготовки, при этом на каждой иэ обойм размещены обмотки переменного тока (1J.

Однако с помощью известного устройства невозможно править стальной фасонный прокат, имеющий большую жесткость, т.к. электромагнитные обоймы расположены концентрично,что определяет нецелесообразность увеличения электромагнитных сил путем приближения обмоток к исправляемому материалу из-эа неизбежного уменьшения внутреннего диаметра обоймы и, как следствие, уменьшения возможного прогиба исправляемого материзла, что приводит к ухудшению качества правки.

Цель изобретения — повышение качествава пр авки.

Поставленная цель достигается тем, что в устройстве для правки, содержащем направлякяцие ролики и механизм правки в виде обойм с обмотками переменного тока, обоймы расположены эксцентрично относительно оси подачи заготовки и снабжены контактными втул-. ками, размещенными на их внутренних поверхностях, а обмотки переменноге тока смонтированы с возможностью

Bos вр атно-поступательно го окружного перемещения относительно обойм.

На фиг,1 изображена кинематическая схема машины, вид сбоку; на r.2то же, вид сверху; на фиг. 3 — конструкция правильной обойм,ы, 86 7454

Машина имеет станину 1, направляющие ролики 2 с приводом 3, правильные обоймы 4, установленные с возможностью продольного перемещения по направляющим 5, ходовые винты 6 для перемещения двух крайних обойм и приводы 7 ходовых винтов 6, а также вспомогательные холостые направляющие обоймы 8 со сменными роликовыми калибрами, соответствующими профилю игправ- 1О ляемого материала.

В каждой обойме 4 выполнены коль— цевые пазы 9 для обмоток в виде электромагнитов 10, питаемых перменным током, и установлена контактная втулка 11, в которую проходит обрабатываемый прокат 12.

Машина работает следующим образом.

При включении электропитания в

20 правильных обоймах 4 электромагнитами !0, расположенными по окружности с определенным окружным шагом, создается вращающееся магнитное поле. Направляющие ролики 2,установленные на ста25 нине l,при включении приводов 3 транспортируют грокат 12 через халостые направляющие обоймы 8 и правильные обоймы 4. При взаимодействии комплекса правильных обойм 4, центры которых

30 расположены в пространстве по винтовой линии, имеющих вращающееся поле, прокат 12 претерпевает многократный знакопеременный пространственный из-, гиб его участков, вызывая пластическую деформацию и выпрямление его. Ç5

При включении привода 7 возвратнопоступательного движения две крайние правильные обоймьt 4 перемещаются по направляющим 5 станины 1 с помощью ходовых винтов 6, изменяя изгибающий момент на отдельных участках исправляемого проката. После прохождения проката через правильное устройство привод 7 направляющих роликов 2 реверсируется и прокат 12 пропускается 4s в обратном направлении. Цикл повторя ся необходимое число раз, 4

Отсутствие c:þæíîão привода пра вильньг< обойм поз HoJIHp T повысить производительность машины, уменьшить металлоемкость, трудоемкость изготовления и ce6ecтоимость машины.

Эксцентричное расположение обойм позволяет увеличить магнитные силы, действующие на исправляемый материал и приводит к пространственному изгибу исправляемого материала, что позволяет оптимизировать процесс правки и повысить качество правки, Путем изменения расположения электромагнитов в правильной обойме дости гает ся опти мал ьн ая тр аектория движения сечения изделия внутри обоймы для р азли чных профилей, что позволяет повысить эффективность и качество правки.

Наличие реверсивного привода направляющих роликов позволяет автоматизировать процесс правки.

Формула изобретения

Устройство для правки проката, содержащее расположенные на станине направляющие ролики и механизм прав— ки в виде нескольких установленных по ходу технологического процесса обойм, смонтированных с возможностью возвратно-посTóïàãåëüногo перемещения по оси подачи заготовки, при этом на каждой из обойм размещены обмотки переменного тока, о т л и ч а ю щ е ес я тем, что, с целью повышения качества правки, обоймы расположены эксцентрично относительно оси подачи заготовки и снабжены контактными втулками, размещенными на их внутренних поверхностях, а обмотки переменного тока смонтированы с воэможностью воз" вратно-поступательного окружного перемещения относительно обойм, Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 601069, кл, В 21 F l/02, 11.01.77.
