Реферат

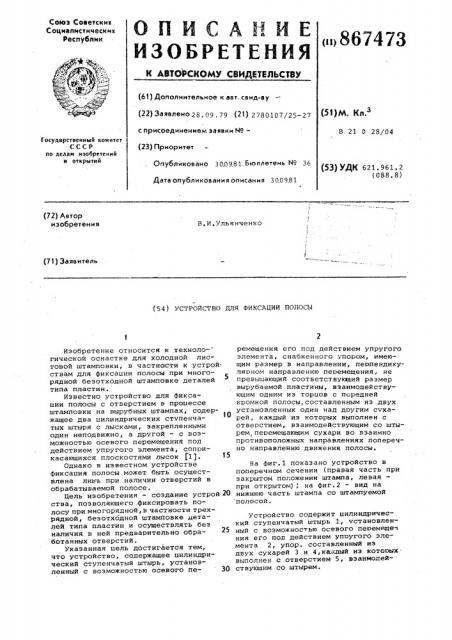

Союз Советских

Cdöèàëìñòï÷åñêèê

Республик (li> 867473

4У"

{61) Дополнительное к авт. свид-ву

{22) ЭаЯвлеио 28. 09. 79 (21) 2 80107/2Ь-27 с присоединением заявки ¹â€” (23) Приоритет

Опубликовано 3009.81. Бкзллет«ь

Дата опубликования описания 300,81 (51) М Kh 3

В 21 0 28/04

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 621, 961, 2 (088. 8) (72) Автор изобретения

В,И,Ульянченко (71) Заявитель

{54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ ПОЛОСЫ

Устройство содержит цилиндрический ступенчатый штырь 1, чстановленный с возможностью осевого перемеще ния его под действием упругого элемента 2, упор, составленный из двух сухарей 3 и 4,каждый иэ котооых выполнен с отверстием 5, взаимодей- ствующим со штырем.

Изобретение относится к технологической оснастке для холодной листовой штамповки, в частности к устрой. ствам для фиксации полосы при многорядной безотходной штамповке деталей

5 типа пластин.

Известно устройство для фик аиии полосы с отверстием в процессе штамповки на вырубных штампах, содержащее два цилиндрических стчпенчатых штыря с лысками, закрепленными один неподвижно, а другой — с возможностью осевого перемещения под действием упругого элемента, соприкасающихся плоскостями лысок 11). 15

Однако в известном устройстве фиксация полосы может быть осуществлена лишь при наличии отверстий в обрабатываемой полосе.

Цель изобретения — создание устрой 20 ства, позволяющего фиксировать полосу при многорядной, в частности трехрядной, беэотходной штамповке деталей типа пластин и осуществлять беэ наличия в ней предварительно обработанных отверстий.

Укаэанная пель достигается тем, что устройство, содержащее пилиндрический ступенчатый штырь, установленный с воэможностью осевого пе- 30 ремещения его под действием упругого элемента, снабженного упором, имеющим размер в направлении, перпендикулярном направлению перемещения, не превышающий соответствующий размер вырубаемой пластины, взаимодействующим одним из торцов с передней кромкой полосы, составленным из двух установленных один над другим счхарей, каждый из которых выполнен с отверстием, взаимодействующим со штырем, перемещающим сухари во взаимно противоположных направлениях поперечно направлению движения полосы.

На фиг.1 показано устройство в поперечном сечении (правая часть при закрытом положении штампа, левая при открытом, на фиг.2 — вид на нижнюю часть штампа со штампуемой полосой.

867473

Устройство установлено на выпубном штампе и работает следующим образом.

В начале работы полоса вводится на рабочую позицию штампа до упора, составленного из сухарей 3 и 4. Производится вырубка средней пластины из полосы

При раскрытии штампа пилиндьический ступенчатый штыоь 1 под действием упругого элемента. например пружины, выдвигается вверх и на уровне сухарей 3 и 4 размещается участок штыря 1 с минимальным диаметром, благодаря чему обе части упора свободно движутся в поперечном направлении относительно направления движения полосы на шаг подач, При ходе верхней части штампа вниз она перемещает вниз цилиндрический штырь 1, На уровне сухарей 3 и 4 штыр имеет максимальный диаметр, который эа счет своего размера разжимает обе половины упора, благодаря чему происходит точная фиксация полосы, Формула изобретения уст ойство для фиксапин полосы в нропессе штамповки на вырубнам штампе, содержащее цилиндрический ступенчатый штырь, установленный с возможностью осевого перемещения под действием упругого элемента, о т л и ч а ю щ е е с я тем, что, с пелью фиксации полосы при многорядной, в частности трехрядной, безотходной штамповке деталей типа пластин, устройство снабжено упором, имеющим размер в направлении, перпендикулярном направлению перемещения, не превышающий соответстующий размер вырубаемой пластины, взаимодействующим одним из ториов с передней кромкой полосы, составляющим из двух, установленных один над другим сухарей, каждый из которых выполнен с отверстием, взаимодействующим со штырем, перемещающим сухари во взаимно противоположных направлениях паперечно направлению движения полосы.

Источники информапии, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 211503, кл, В 21 0 28/04, 19,10.66.

867473

Г

Фиг. 2
