Устройство для изучения процесса сверления

Устройство для изучения процесса сверления

Иллюстрации

Показать все

Реферат



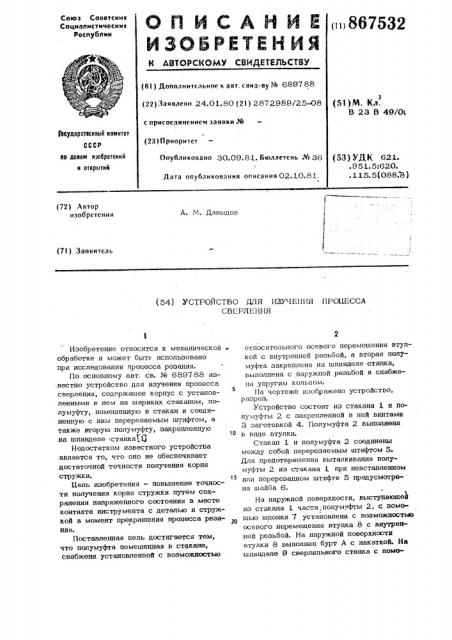

Союз Советских

Социалистических

Республик

ОЛ MCAHNE

ИЗОБРЕТЕНИЯ

К АВТОРСКОААУ СВИДЕТЕЛЬСТВУ (ii) 867532 (61 ) Дополнительное к а вт. с вид-ву % 6897 88 (22)Заявлено 24.01.80 (21) 2872989/25 08 с присоединением заявки.% (23) Приоритет

Опубликовано 30.09.81. Бюллетень № 36 (51)М. Кл.

В 23 В 4Е/0

5Ъсудэрстееиный комитет ло делам изобретений н открытий (53) УДК 621. .951. 5:620. .115.5(088.Ъ) Дата опубликования описания 02. 10.81.

1 с

1

Ф (72) Автор нзооретения

А. М. Давыдов (71) Заявитель

{54) УСТРОЙСТВО ДЛЯ ИЗУЧЕНИЯ ПРОЦЕССА

СВЕРЛЕНИЯ

Изобретение относится к механической обработке и может быть использовано при исследовании процесса резания.

По основному авт. св. М 689788 из;вестно устройство для изучения процесса сверления, содержащее корпус с установ5 ленными в нем на шариках стаканом, полумуфту, помещенную в стакан и соединенную с ним перерезаемым штифтом, а также вторую полумуфту, закрепленную

1О на шпинделе станка 1,)

Недостатком известного устройства является то, что оно не обеспечивает достаточной точности получения корня стружки.

Цель изобретения — повышение точности получения корня стружки путем сохранения напряженного состояния в месте контакта инструмента с деталью и стружкой и момент прекращения процесса резания.

Поставленная цель достигается тем, что полумуфта помещенная в стакане, снабжена установленной с возможностью относительного осевого перемещения втулкой с внутренней резьбой, а вторая полумуфта закреплена на шпинделе станка, выполнена с наружной резьбой и снабжена упругим кольцом.

На чертеже изображено устройство, разрез.

Устройство состоит из стакана 1 и полумуфты 2 с закрепленной в ней винтами

3 заготовкой 4. Полумуфта 2 выполнена в виде втулки.

Стакан 1 и полумуфта 2 соединены межцу собой перерезаемым штифтом 5.

Для предотвращения выталкивания полумуфты 2 из стакана 1 при невставленном нли перерезанном штифте 5 предусмотре-. на шайба 6.

На наружной поверхности, выступающей из стакана 1 части.полумуфты 2, с помошью шпонки 7 установлена с возможностью осевого перемещения втулка 8 с внутренней резьбой. На наружной поверхности втулки 8 выполнен бурт А с накаткой. На шпинделе S сверлильного станка с помо867 532 щью винтов 10 закреплена полумуфта 11 с наружной резьбой и упругим кольцом 12.

Сверло 13 установлено в шпинделе 9 с помощью конического хвостовика.

Устройство работает следующим обра5 зом.

Процесс сверления производится на определенную глубину, после чего втулка 8 с помощью бурта А вручную перемещается по поверхности полумуфты 2 вверх до 1о соприкосновения ее с вращающейся полумуфтой 11.

В результате свинчивания втулкй 8 и полумуфты 1 1 поверхность Б упирается в поверхность В, а, следовательно, втулка 8 и полумуфта 11 соединяются в одно целое, Крутящий момент от шпинделя

9 передается на втулку 8 и связанную с ней посредством шпонки 7 полумуфту 2.

Это вызывает срез штифта 5 и мгновенное

20 прекращение процесса резания. Одновременно со срезом штифта 5 производится ручное выключение электродвигателя станка. Корень стружки фиксируется, при этом в зоне контакта режущего инструмента 25 с заготовкой и стружкой сохраняется напряженное состояние существующее в процессе резания.

Для смягчения динамического удара, возникающего в момент соприкосновения поверхностей Б и В, служит кольцо 12, выполне шре из упругого материала. Предлагаемое устройство повышает точность получения корня стружки.

Формула изобретения

Устройство для изучения процесса сверления по авт. св. % 689788, о т— л и ч а ю щ е е с я тем, что, с целью повышения точности получения корня струж кн, полумурта, размещенная в стакане, снабжена установленной с возможностью осевого перемещения втулкой с внутренней резьбой, предназначенной для взаимодействия с полумуфтой шпинделя станка, причем последняя снабжена торцовым упругим элементом, выполненным в виде кокьца, а на ее наружной поверхности выполнена наружная резьба.

Источники информации принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Уе 689788, кл. В 2З В 49/ОО, 1977.
